正航儀器講述采用帶控制功能的有源光電保護裝置的機器運行的循環再啟動情況

有源光電保護裝置用于機器循環再啟動時:
其傳感器探測能力應小于等于30 mm;
應采用公式(3)( 見6.2.3.1) ;
最小距離S 應大于150 mm
如果傳感器探測能力小于等于14 mm ，則：
應采用公式(3) ，且最小距離S 應大于100 mm 。
注1 :采用電敏保護設備啟動機器工作循環的條件在GB/T 15706-2012 ， 6.3.2.5.3 以及IEC/TS 62046: 2008 ,5. 6中給出。
注2: 對電敏保護設備的額外要求在IEC 61496-1 中給出。
注3: 傳感器探測直徑大于30 mm 的電敏保護設備在探測到手后可能無法探測到手腕或小臂?？赡軙l(fā)生機器工作循環意外重新啟動的情況。


一、傳感器探測直徑大于40 mm 且小于等于70 mm 的電敏保護設備
傳感器探測直徑大于40 mm 且小于等于70 mm 的電敏保護設備元法檢測手的侵入，因此只有在風險評估表明沒有必要探測手的侵入時，才應采用這種電敏保護設備。
此設備應按照以下參數安裝。

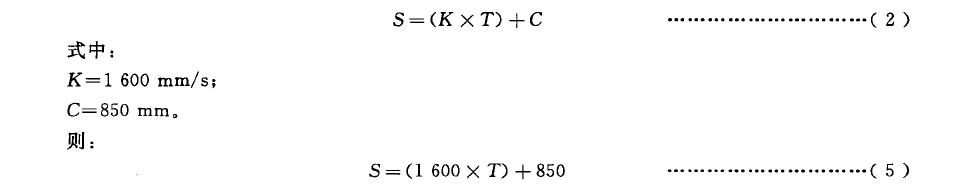

應根據公式(5) 計算從探測區至危險區的最小距離。

注: 850 mm 可視為標準的手臂觸及范圍。

二、 多路分道光束
采用2 路、3 路、或4路分道光束可以用來探測全身進人危險區，但不適用于探測人體部位(如手或指頭)。如果風險評估表明可以采用多路分道光束，則這些光束應設置在距離危險區最小距離符合公式(5)(見6.2.3) 的位置。
風險評估過程中，應考慮可能被用來繞過此類裝置的方法。風險評估應考慮此類裝置可能被繞過的各種情況。例如:
從的光束下爬人;
從的光束上面越過觸及;
從兩路光束之間穿過觸及;
身體在兩路光束之間通過。
附加信息見附錄E。

三、單路光束
只有平行于地面且光束被直立姿勢的人體阻擋的情況下才考慮使用這類光束。
注:單路光束裝置通常與限制開口的其他防護裝置或其他結構結合使用，從而保證不可能發生通過防護裝置而不被探測到的情況。
最小距離S 應按照公式(的計算。
S = (1 600 x T) 十1 200 …………………………( 6 )
距離地面或基準面750 mm 的高度(見GB 2382 1)被認為是工業上解決從光束上方跨過或彎腰從光束下意外進入的實用方案。

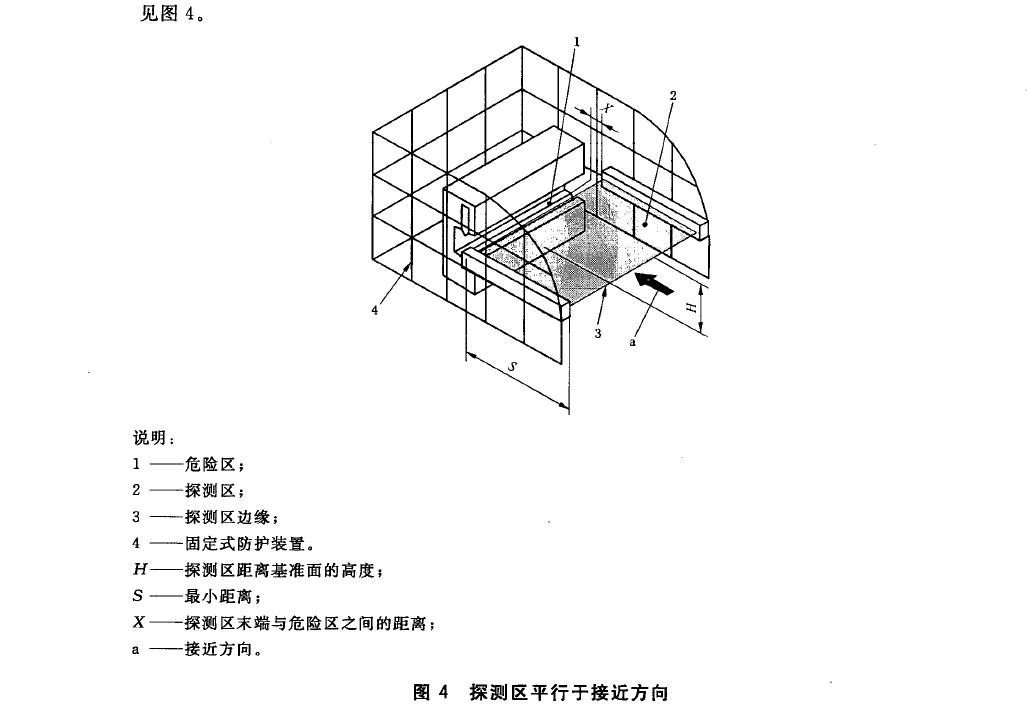

1探測區平行于接近方向

接近方向與探測區平行時，應采用公式(7) 計算最小距離。
S=(K x T) +C.............( 2 )
式中：
K=l 600 mm/s;C=l 200 mm 一0.4H ， 但是不小于850 mm。 其中H 為探測區距離基準面(如地面)的高度，單位為毫米。
則:S= (l 600 x T) 十(1 200 - o. 4H) …………………………( 7 )

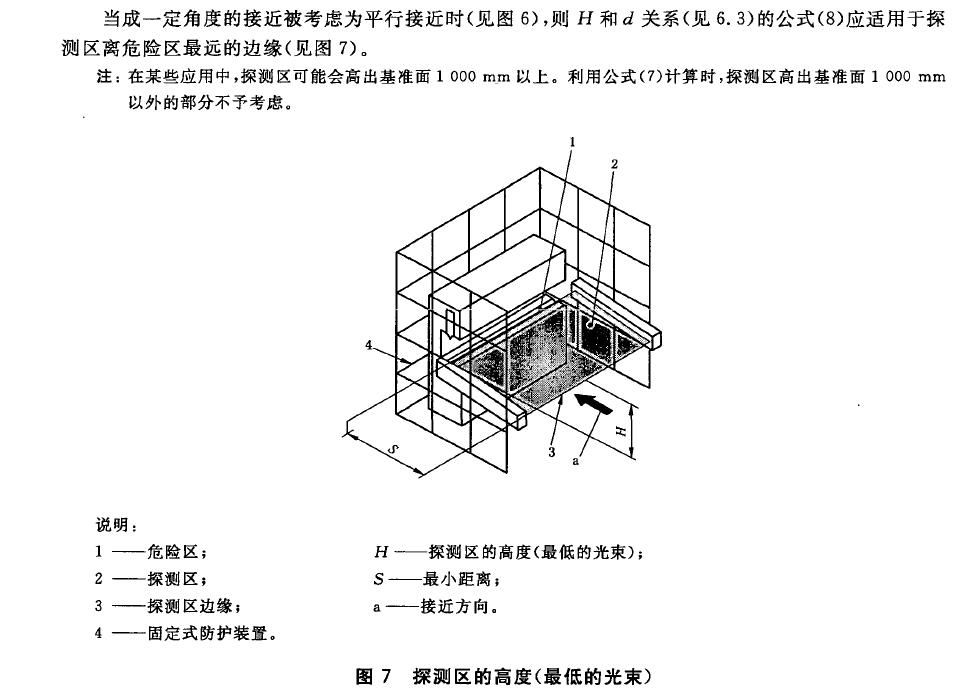

對于接近方向平行于探測區的安全防護裝置，探測區的高度H 不應大于1000 mm 。但是，如果H大于300 mm( 非工業應用時為200 mm ，如探測是否有兒童存在) ，則存在從探測區下方意外進入而未被探測到的風險。風險評估時應考慮這種情況，并在必要時采取補充保護措施。
探測區允許的高度應采用公式(8) 計算。
H =15(d 一50) …………………………( 8 )
如果d 小于50 mm ，則H 不能小于0 。
因此，如果探測區高度已知，相應傳感器探測能力d 應根據公式(9) 計算得出。

這意味著如果探測區高度己知或一定，則可通過計算得出傳感器是探測能力。
例如，計算L 型電敏保護設備的水平截面積時，或者假定傳感器的探測能力已知或一定，則高度可通過計算得出。高度允許的值為1 000 mm 。
將該裝置用作跳閘及存在感應裝置時，距離X(見圖的不應小于探測能力d 。
應采取措施防止保護裝置被利用為進入危險區的通道(如踏上或爬上外罩）。
四、探測區與接近方向成一定角度

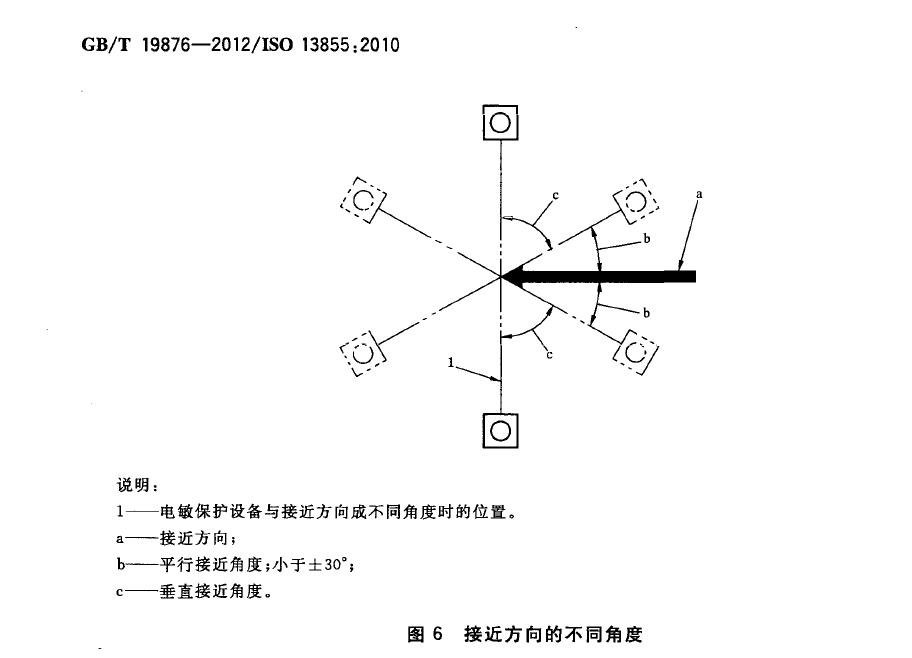

如果探測區安裝后與接近方向的角度大于±30° ，則應作為與接近方向垂直對待[見6.2 、圖5 a) 和圖6)。
如果探測區安裝后與接近方向的角度小于±30° ，則應作為與接近方向平行對待[見6.3 、圖5 b) 和圖6) 。
上述角度應允許±5°的誤差。
