1 主題內容與適用范圍
本標準規定了船用低壓活塞式空氣壓縮機(以下簡稱空壓機)的分類、技術要求、試驗方法、檢驗規則以及產品標志、包裝、運輸和貯存。
本標準適用于額定排氣壓力不大于1 MPa 的船用低壓活塞式空壓機。
2 引用標準
GB 191 包裝儲運圖示標志
GB 573 船用搭焊鋼法蘭
GB 574 船用對焊鋼法蘭
GB 1105 內燃機臺架性能試驗方法
GB 3033 船舶管路和識別符號的油漆的顏色
GB 3853 一般用容積式空氣壓縮機性能試驗方法
GB 4980 容積式壓縮機噪聲聲功率級的測定工程法
GB 11706 船舶機艙輔機振動烈度測量方法
JB8 產品標牌
JB 2759 機電產品包裝通用技術條件
3 術語
3.1 額定工況:由額定轉速和額定排氣壓力共同確定的空壓機的運轉狀態。
3.2 標準吸氣狀態:吸氣口前吸入溫度為20 'C ，壓力為0.101 MPa ，相對濕度為零，冷卻水進口溫度為15 'C (水冷空壓機)。
3.3 容積流量:空壓機在額定工況下運轉，單位時間內于空壓機排氣口處量得并換算到級進氣日l(shuí)前吸入空氣之溫度和壓力的空氣體積(包括自?xún)?chǔ)氣罐、中間冷卻器等處收集的空氣中的冷凝水折算成的空氣體積)。
3.4 名義轉速:為設計和判別空壓機性能，由額定轉速圄整出來的理想轉速。
3. 5 標準容積流量:空壓機的容積流量換算到標準吸氣狀態和名義轉速下的空氣體積。
4 產品分類
4.1 基本型式
4. 1. 1 空壓機應為無十字頭的γ 型、W 型或直立型結構型式。
4. '.2 空壓機采用水冷式(海水冷卻或淡水冷卻)或風冷式。
4.2 基本參數

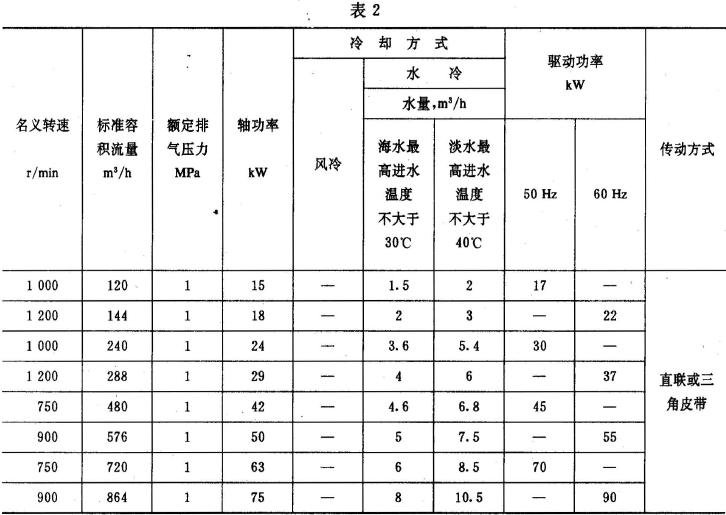

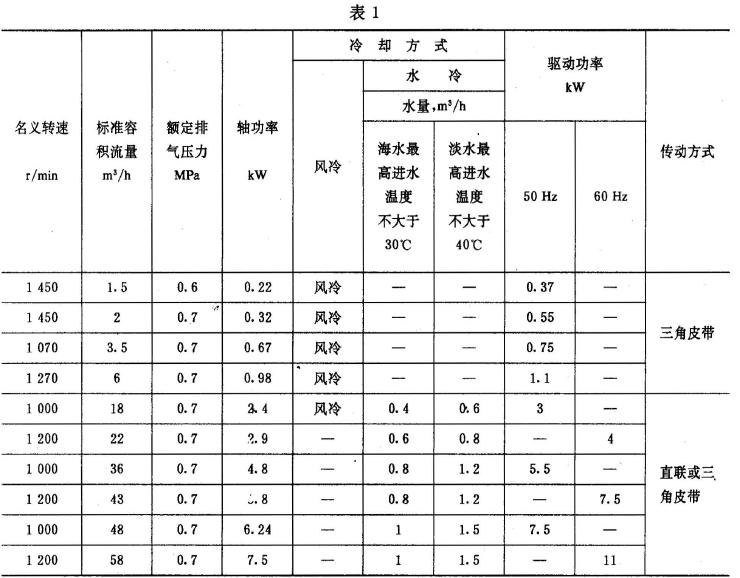

單級和二級空氣壓縮機的基本參數應符合表1 、表2 的規定。

4.3 產品標記
4.3.1 空壓機的型號規定如下:

4.3.2 標記示例
船用低壓空壓機標準容積流量為50 m3 /h ，額定排氣壓力為0.7 MPa ，交流電動機驅動，風冷立式活塞式空壓機:
船用低壓活塞式空氣壓縮機CZF-50/0.7 GB/T 12933-91
5 技術要求
5.1 環境條件
空壓機在下列狀況下應能正常工作z
a. 橫搖: :l:: 22. 50;
b. 縱搖:土7.5 0 ;
C. 橫傾:士15氣
d. 縱傾:士50;
e. 環境溫度:5-50 'C;
f. 冷卻用海水進水溫度為30 'C I
g. 閉式循環冷卻用淡水進水溫度為40'C;
h. 進入空壓機的空氣中含有微量油霧、鹽霧，相對濕度為95% 。
5.2 使用性能
5.2. 1 空壓機在額定工況下實測的容積流量換算成標準容積流量應不低于表1 、表2 中規定值的95% ，而軸功率不得超過表1 、表2 規定的數值。
5.2.2 空壓機中修期定為1 000 h ，在中修期中各主要零件磨損值不得超過極限值。
~'， 氣闊闊片和彈簧的使用壽命如下:
空壓機轉速大于或等于1 000 r/min 時，壽命不小于1 000 句空壓機轉速小于1 000 r/min 時，壽命不小于1 500 h 。
5.2.3 用戶在遵守使用規則的條件下，制造廠保證壓縮機的油漆在交貨后12 個月內不剝落。
5.2.4 用戶在遵守使用規則的條件下，從交貨之日起空壓機保用12 個月。在保用期內，因設計或制造質量不良而產生損壞或不能正常工作時，制造廠無償?shù)貫橛脩?hù)修理或更換壓縮機損壞的零部件。
5.2.5 空壓機的結構應能保證在額定轉速和最終排氣壓力為額定排氣壓力的105% 的條件下安全運轉1 h.
