正航儀器講述如何防止繞開電敏保護設備探測區進入危險區
一、 概述
應避免繞過電敏保護設備進入危險區。
注:這可以通過提供防護裝置或其他保護措施來實現。
如果無法排除從上方越過垂直己安裝的電敏保護設備進入危險區的可能性，則應確定安全防護裝置的高度和最小距離S 。應通過6.2 和6.3 中根據人體部位或肢體接近計算出的數值和6. 5. 2 、6. 5. 3和6.5.4 中確定的從上方越過的數值進行對比來確定。應采用對比得出的較大值。
6.5.2 防止從上方越過不帶附加保護結構的電敏保護設備的垂直探測區
為了防止采取從上方越過的方式繞過ESPE ，探測區至危險區的最小距離S 不應小于根據公式(10)計算出的最小距離。

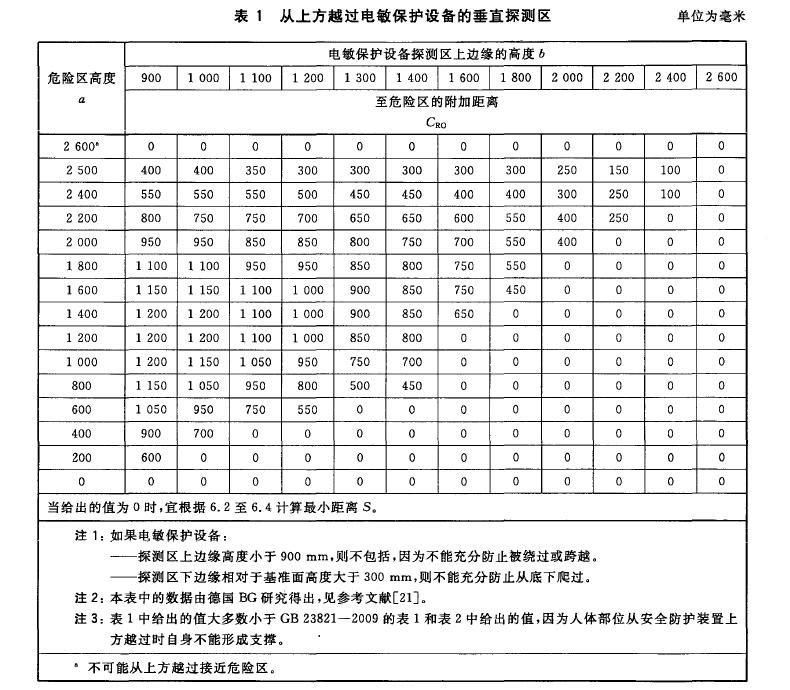

CRO 應使用表1 中的值。表1 給出的CRO 是根據人體部位(通常是手〉在電敏保護設備致動前能夠朝危險區移動的距離確定的附加距離，單位為毫米。表1 只針對從上方越過ESPE 的情況。

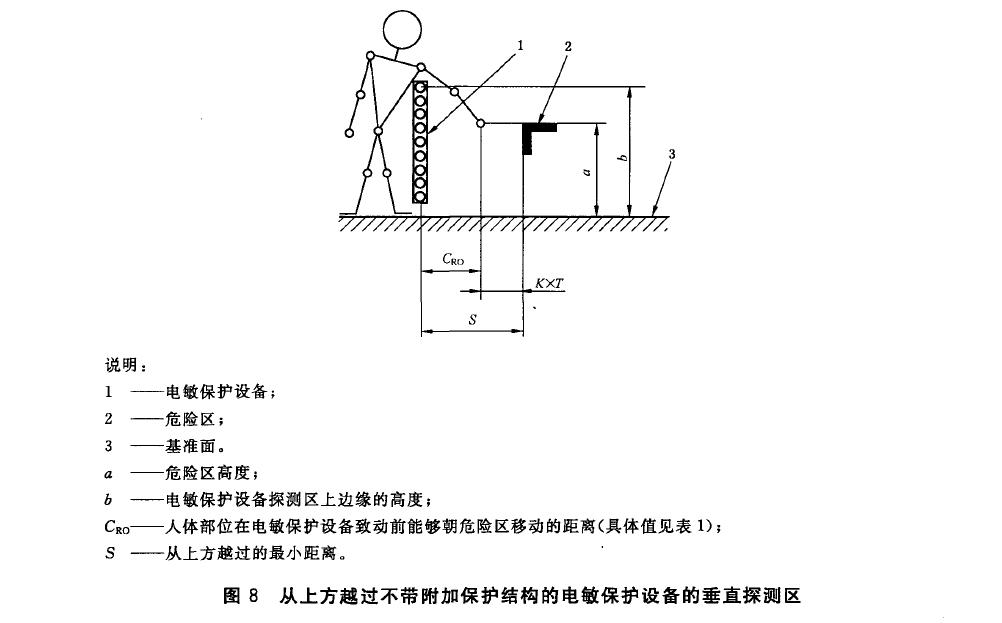

圖8 所示為從上方越過不帶附加保護結構的垂直探測區。

如果已固定ESPE 的高度，則可根據表1 得出最小距離So 如果己固定最小距離，同樣也可以根據
表1 得出所需的ESPE 高度。
S=(K ×T) 十CRO...............（10）
式中：K=2 000 mm/s;則：
s = (2000 × T) + CRO.............（11）

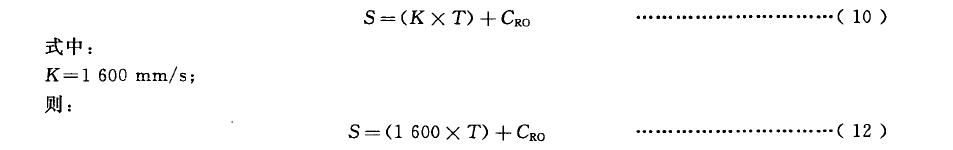

此公式適用于所有500 mm 及以下的最小距離So S 的最小值不應小于100 mm。首先用公式(11)計算S 。如果S 值超過500 mm ，則可使用公式(1 2) 0 S 值不應小于500 mm。


確定表1 中的值時，不應采用插值法。如果己知a ， b 和C RO值處于表1 中兩個值的中間，則應采用較大的最小距離值。
示例見附錄A 。

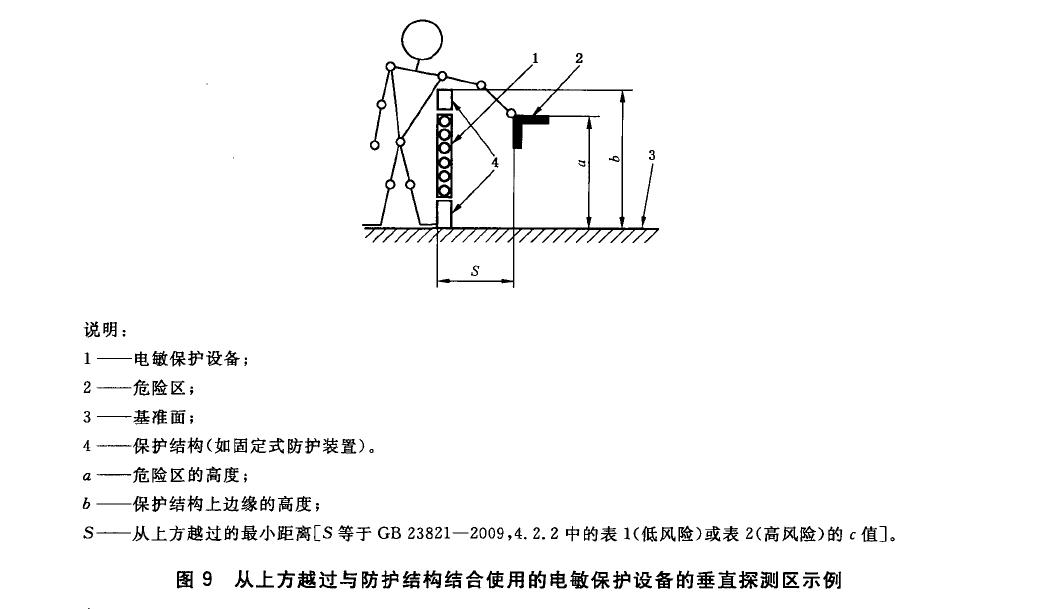

6.5.3 防止從上方越過與保護結構(如固定式防護裝置)結合使用的電敏保護設備的垂直探測區，如果可從上方越過保護結構接近危險區(見圖的，則最小距離S 不應小于根據GB 23821-2009中， 4.2.2 中的表l(低風險)或表2(高風險)確定的至危險區的水平安全距離。

6.5.4 從上方與探測區成一定角度越過
當接近方向可被認為是垂直方向〔見圖5 a) 和圖6J ，且可以通過從上方越過電敏保護設備接近危
險區時，則最小距離S 應采用以下數值中較大的:
a) 使用6.2.3.1 或6.2.4 中相應公式計算得出的距離;
b) 使用6.2.3.1 或6.2.4 中相應公式，并用表1 中給出的從上方越過的附加距離CRO 代替C 計算得出的距離。最小距離應從離危險區最近的光束開始計算。
