連續(xù) 輸送設(shè)備散粒物料濕度(含水率)的測(cè)定

1、 范圍
本標(biāo)準(zhǔn)規(guī)定了散粒物料的濕度（含水率）的測(cè)定方法。
本標(biāo)準(zhǔn)適用于連續(xù)輸送設(shè)備輸送的粒度為0~50mm的散粒物料的濕度（含水率）的測(cè)定。
2、 引用標(biāo)準(zhǔn)
下列標(biāo)準(zhǔn)所包含的條文，通過在本標(biāo)準(zhǔn)中引用而構(gòu)成為本標(biāo)準(zhǔn)的條文。本標(biāo)準(zhǔn)出版時(shí)，所示版本均為有效。所有標(biāo)準(zhǔn)都會(huì)被修訂，使用本標(biāo)準(zhǔn)的各方應(yīng)探討使用下列標(biāo)準(zhǔn)版本的可能性。
JB/T 9014.1—1999 連續(xù)輸送設(shè)備散粒物料性能術(shù)語(yǔ)及其分類
JB/T 9014.2—1999 連續(xù)輸送設(shè)備散粒物料物理性能試驗(yàn)方法的一般規(guī)定
3、 方法要點(diǎn)
將散粒物料在一定試驗(yàn)條件下烘干后，測(cè)定失去的水分質(zhì)量與原試樣干燥后的質(zhì)量之比，以百分?jǐn)?shù)表示，作為物料的濕度指標(biāo)。
4、 儀器和試劑
a) 烘箱：裝有鼓風(fēng)機(jī)，具有調(diào)節(jié)0~200℃溫度的裝置，能自動(dòng)控制溫度在±2℃范圍內(nèi)。附有0~200℃水銀溫度計(jì)，水銀球位于箱內(nèi)中層擱板以上2~2.5cm處；
b) 天平：感量0.001g；
c) 普通天平：感量1g；
d) 干燥皿：內(nèi)裝變色硅膠；
e) 稱量皿：鋁質(zhì)（或不銹鋼），有蓋。皿及皿蓋上編有號(hào)碼，烘烤干燥，稱重，置于干燥皿內(nèi)；
f) 稱量瓶：直徑50mm，高30mm。
5、 試驗(yàn)步驟
5. 1 試樣
送至試驗(yàn)室的縮分后的試樣，粒度小于或等于0.5mm 的物料不得少于200g；粒度大于0.5~20mm的物料不得少于3000g；粒度大于20mm 的物料不少于10kg。并迅速裝入具有磨口塞的玻璃瓶中或雙層塑料袋內(nèi)，密封備用。
5. 2 粒度小于或等于0.5mm的物料的濕度測(cè)定步驟
a) 稱取試樣20~30g（準(zhǔn)確至0.001g），置于預(yù)先恒重的稱量瓶中，使試樣在瓶底面上均勻鋪開。
b) 將盛有試樣的稱量瓶放入烘箱內(nèi)，取下稱量瓶蓋，于100~110℃溫度范圍內(nèi)烘1.5~3h。
蓋上稱量瓶蓋取出，置于干燥皿中冷卻至室溫，稱量（準(zhǔn)確至0.001g）。
c) 反復(fù)烘30min，冷卻，稱量，直至恒重（兩次稱量的質(zhì)量之差不大于0.004g）。
5. 3 粒度大于0.5~20mm的物料的濕度測(cè)定步驟
a) 稱取試樣1000g（準(zhǔn)確至1g），置于預(yù)先恒重的稱量皿中，并使試樣在皿底面上均勻鋪開。
b) 將盛有試樣的稱量皿放入烘箱內(nèi)，于100~110℃溫度范圍內(nèi)烘1.5~2h。蓋上皿蓋，取出冷卻至室溫，稱量（準(zhǔn)確至1g）。
c) 反復(fù)烘30min，冷卻，稱量，直至恒重（兩次稱量的質(zhì)量之差不大于1g）。
5. 4 粒度大于20mm的物料的濕度測(cè)定步驟
a) 稱取試樣3000g（準(zhǔn)確至5g），置于預(yù)先恒重的稱量皿中，并使試樣在皿底面上均勻鋪開。
b) 將盛有試樣的稱量皿放入烘箱中，于100~110℃溫度范圍內(nèi)烘2~3h。
取出，加蓋冷卻至室溫，稱量（準(zhǔn)確至5g）。
6、結(jié)果計(jì)算
濕度（含水率）按式（1）進(jìn)行計(jì)算（準(zhǔn)確至小數(shù)點(diǎn)后第二位數(shù)字）：


7、 結(jié)果評(píng)定

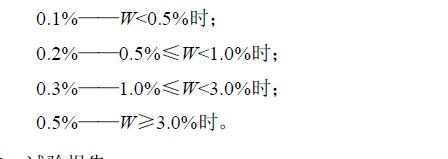

取兩次平行試驗(yàn)測(cè)定結(jié)果的算術(shù)平均值。當(dāng)兩次測(cè)定結(jié)果的差值大于下列允許值時(shí)，須重做。

8、 試驗(yàn)報(bào)告
按JB/T 9014.2—1999 中3.6的要求提出試驗(yàn)報(bào)告。
