拖拉機機械轉向器臺架測定條件以及測定方法
1.測定方法
a) 測定范圍不小于輸入軸全轉角的 90%；
b) 輸入軸轉角增量不大于 20°；
c) 應在消除轉向器間隙情況下測定。
2.測定方法
驅動輸入軸，在垂臂軸施加 10 N·m 轉矩消除間隙條件下測出轉向輸入軸轉角 ϕ 和垂臂軸相應轉角 β，取其增量代入式（2），計算出角傳動比。輸入軸轉角的測量誤差不大于 5′，垂臂軸轉角的測量誤差不大于 1.5′。測量和計算結果按表 A2 及圖 A1 的格式給出。
3.傳動間隙特性的測定
3. 1 測定條件
a) 測定范圍不小于輸入軸全轉角的 90%；
b) 數據采點間隔不大于 20°。
3. 2 測定方法
輸入軸每轉一定角度后，使之固定，在垂臂軸上施加正反 10 N·m 的轉矩，測量垂臂軸相應的轉角，其測量誤差不大于 1.5′。測量結果按表 A3 及圖 A2 的格式給出。

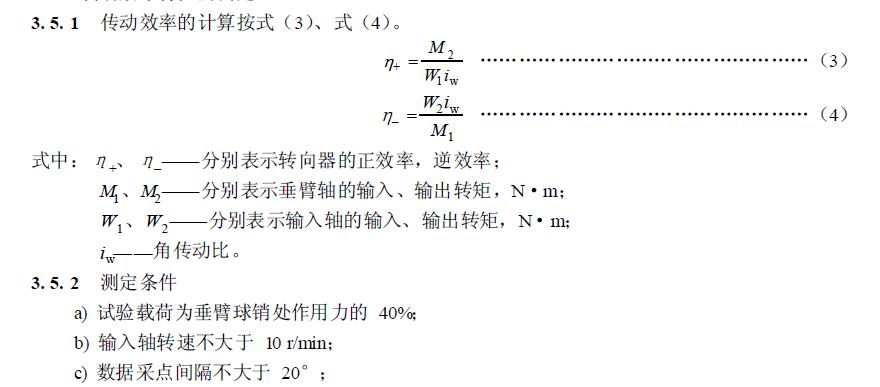

3. 5 傳動效率特性的測定


d) 輸入軸轉角范圍不小于全轉角的 80%。
3. 5. 3 測定方法
驅動輸入軸，在垂臂軸上加載荷，測出輸入軸的輸入轉矩 W1 和垂臂軸的輸出轉矩 M2 以及相應的角傳動比 iw ，代入式（3），求得正效率；反之，驅動垂臂軸，在輸入軸上加載荷，測出垂臂軸的輸入轉矩 M1 和輸入軸的輸出轉矩 W2，代入式（4），求得逆效率。轉矩測量誤差不大于 2%。測量結果按表 A4 及圖 A3 的格式給出。
3. 6 空載轉動阻力矩的測定
3. 6. 1 測定條件
a) 垂臂軸為空載；
b) 輸入軸轉速不大于 10 r/min；
c) 數據采點間隔不大于 20°；
d) 輸入軸轉角范圍不小于全轉角的 90%。
3. 6. 2 測定方法
驅動輸入軸，測出輸入軸在不同轉角時的轉矩。測量誤差不大于 5%。測量結果按表 A5 格式給出。
3. 7 剛性的測定

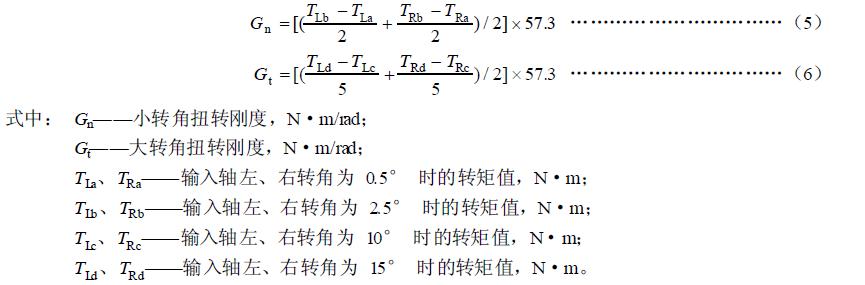

3. 7. 1 剛度的計算按式（5）、式（6）
