拖拉機機械轉向器臺架試驗方法
1 范圍
本標準規定了拖拉機機械轉向器臺架試驗方法。
本標準適用于蝸桿滾輪式、循環球式、曲柄指銷式和蝸輪蝸桿式等機械轉向器(以下簡稱轉向器
2 總則
2. 1 本標準包括下列三種試驗：
a) 性能試驗；
b) 強度試驗；
c) 疲勞壽命試驗。

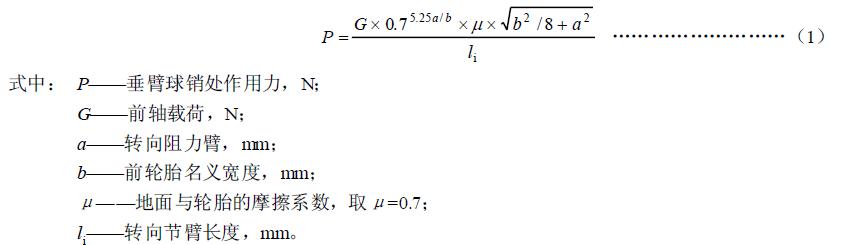

2. 2 試驗時轉向垂臂球銷處作用力按工廠規定允許值或按式（1）確定。

2. 3 轉向器試驗前，應按下述工況進行磨合：
a) 轉向器輸入軸轉角不小于全轉角的 90%；
b) 磨合載荷為垂臂球銷處作用力的 40%；
c) 循環次數不低于 1750 次；
d) 磨合后更換潤滑油。
2. 4 轉向器試驗時，在設計規定的條件下進行潤滑。
2. 5 有特殊要求的轉向器，可由有關部門在此基礎上另作補充規定。
2. 6 試驗應按附錄 A(提示的附錄)規定的格式填表和繪制特性曲線，編寫試驗報告。
3 性能試驗
3. 1 試驗項目
a) 輸入軸全轉角；
b) 角傳動比特性；
c) 傳動間隙特性；
d) 傳動效率特性；
e) 空載轉動阻力矩；
f) 剛性。
3. 2 輸入軸全轉角的測定
旋轉輸入軸，從一極端位置至另一極端位置，測出旋轉角度。記入試驗報告。
3. 3 角傳動比特性的測定
3. 3. 1 角傳動比 iw 按式（2）計算：
