手壓式噴油器校驗器技術條件

1 主題內容與適用范圍
本標準規定了手壓式噴油器校驗器（以下簡稱校驗器）的技術要求、試驗方法和檢驗規則。
本標準適用于在全負荷時噴油量為300mm3/（循環·缸）的噴油器總成或噴油嘴偶件的校驗器。
2引用標準
GB 252 輕柴油
GB 2828 逐批檢查計數抽樣程序及抽樣表 （適用于連續批的檢查）
GB 3539 柴油機用高壓油管接頭   基本型式及技術條件
GB 8029 柴油機噴油泵校泵油
JB/T 5240 柴油機柴油濾清器紙質濾芯  技術條件
3 校驗器結構原理

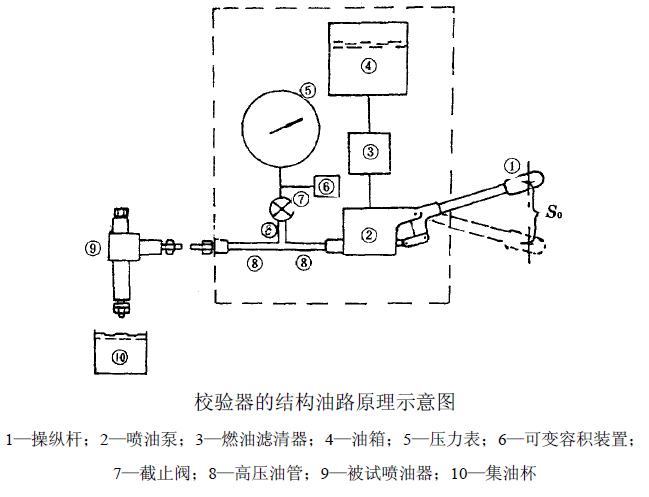

校驗器的結構油路原理見下圖。

4 技術要求
4. 1 校驗器應按照經規定程序批準的產品圖樣及技術文件制造，并應符合本標準規定。
4. 2 樣驗器油路系統應密封。
4. 3 當帶有截止閥時，截止閥應能切斷噴油泵與壓力表和可變?nèi)莘e裝置（如果采用）的連通油路，并應密封。
4. 4 所用高壓油管接頭的頭部結構應符合 GB 3539 第1.2.1 條表2 中d0=6mm（或d0=7mm）、d=2mm檔的有關規定。
4. 5 油箱內壁應光滑，并經防腐處理。箱蓋結構應保證既能通氣又能防止污物進入箱內。
4. 6 燃油濾清器的紙質濾芯應符合 JB/T 5240 中有關規定。
4. 7 壓力表的量程為 0~40MPa 或0~60MPa，精度等級不低于1.5 級。為保護壓力表免受工作時油壓沖擊的損壞，進油口中應設有緩沖器，但不應降低壓力表的響應速度。
4. 8 噴油泵的出油閥無減壓作用，密封錐面應密封。
4. 9 噴油泵的柱塞直徑應不小于 8mm。
4. 10 噴油泵柱塞的行程應不小于 8mm。
4. 11 當截止閥打開和出油口堵死的情況下，在壓力為 5~35MPa 范圍內測量校驗器的流體力學剛度應不低于0.2MPa/mm 操縱桿行程。
4. 12 校驗器銘牌標記應清晰；加工表面不得有碰傷、毛刺、銹蝕；鑄件表面應光滑，不得有鑄造缺陷；油漆表面不得有脫落或流溢等缺陷。
4. 13 校驗器的保用期為 18 個月。當用戶遵守使用說明書中有關規定的情況下，在保用期內，確因制造質量不良而引起的損壞，制造廠應免費給予修理或更換。
4. 14 校驗器的極限壽命為 10000h。
5. 1 試驗用油應符合 GB 252 或GB 8029 規定。
在做以下每項試驗前，首先應使油路系統內油壓升至，當停止壓油后，如有油壓下降，則在30min 內允許再做多次撳動操縱桿，反復將油壓泵至，以排盡進入試驗油中的所有空氣。
5. 2 噴油泵柱塞的壓力密封性試驗
當校驗油路系統排氣后，堵死出油口，撳動操縱桿，將油壓泵至15MPa，然后以每3s 一次的泵油速率撳動操縱桿。在此過程中油壓（在15~35MPa 或15~55MPa 范圍內）必須持續上升，不應有保持不變或下降的現象。
5. 3 校驗器油路系統的密封性試驗
當校驗器油路系統排氣后，堵死出油口，在截止閥打開的情況下，將油壓泵至，松開操縱桿，然后從35MPa 起，壓力表讀數下降速度不大于0.1MPa/min。
