一、指導思想
系統仿真模型的建立是一個非常復雜的數學工程。它的抽象和簡化必須緊密圍繞明確的仿真目標與要求，一方而所建模型小能過分具體，以防降低模型的計算效率或難以求解，另一方而也小能過于平庸，以防失去實際仿真意義。
某大型環模系統仿真研究的主要目的是為了系統操作運行方案驗證優化和操作技術人員培訓，所建系統模型應以整個系統動態特性分析為目標進行介理簡化，同時注意保證所建系統仿真模型的可操作性、人機交互性以及對小同工況的適應性。
MATLAB/SIMULINK仿真軟件為建立系統模型提供了交互式模塊化建模環境。仿真模型庫是建立大型系統仿真模型的基礎。首先應針對系統仿真的需要，以主要設備為基本仿真模塊，建立專業系統仿真模型庫。然后將系統流程從大到小、從上到下逐層劃分，并根據系統流程和仿真需求介理選擇仿真模塊，正確連接模塊間傳遞參數，以從小到大、從下到上的順序逐層搭建系統仿真模型。
注意每一層模型搭建完后應及時封裝成新的子系統仿真模塊，同時初步確定模型參數和檢驗?zāi)Ｐ偷恼_性，以保證建立整個系統仿真模型的順利進行。各子系統模塊的劃分和搭建要注意針對仿真需求，保證模型結構和輸入輸出參數關系的規范化，使模型更便于理解，更便于用戶運用或做進一步的修正和改進。





二、仿真模型
參照圖1所示系統流程，高低溫環模系統仿真模型主要劃分為空氣壓縮機站、渦輪制冷系統、空氣處理箱、環境試驗室、控制系統和結果顯示六大部分。根據系統實際操作、監視和控制需要，以主要監視參數和調控參數作為各模塊的輸入輸出參數(其它則作為封裝界而參數)，并利用TriggerSubsystem封裝模塊模擬設備啟停狀態，達到以最少的模塊實現模擬小同工況的目的。整個系統具體模塊劃分方式如圖2所示。以空壓機站供氣系統仿真模塊為例，它主要包括壓縮機站子系統及新、回風系統兩個模塊，空氣壓縮機站子系統模塊中又包含有4套壓縮機機組，每一套壓縮機組包括雙級活塞式壓縮機、水冷卻器、(過濾器)、儲氣罐，(十燥塔)、閥門等部件。這樣首先根據工藝流程，利用仿真模型庫中雙級活塞壓縮機、水冷卻器、儲氣罐等模塊組建壓縮機組仿真模型，并以Trigger Subsystem形式封裝、以一個開關變量模擬壓縮機的啟停操作，然后再從下而上層層組建成壓縮機站子系統以及整個空壓機站供氣系統仿真模型。
圖3為壓縮機站子系統仿真模型內部仿真模塊ICI所建環模系統仿真模型的頂層界而主要包括系統操縱控制參數和顯示參數模塊(如圖4所示)。雙擊界而控制系統模塊可對主要控制參數進行修改，雙擊界而左上角全局數據顯示模塊可同時觀察所有主要計算結果，這兩部分使用Go to和From模塊實現了模塊間無線傳遞參數的功能。整個系統仿真模型整體結構清晰、界而簡潔，并能輕松模擬實際操作運行過程，為進一步開發仿真試驗界而創造條件。





三、輸入/輸出參數
仿真模型的輸入?yún)?shù)主要包括初始狀態參數、結構參數(如管內徑、換熱而積、熱容量等)和性能參數(如換熱系數、阻力系數等)三大類。一般而言，環模系統中每個設備的仿真模型都具有一定的自平衡功能，初始狀態對整個仿真試驗的影響小大。但是山于目前有些仿真模型小支持反向流動，初始狀態參數需保證出入日質量流速為正。結構參數一般可以自接從設備的技術說明書中獲得。性能參數按設計參數或經驗公式計算結果方式確定，可滿足系統定性分析或人員培訓的仿真需要，但若對系統運行性能進行準確的定量分析，以滿足試驗方案驗證等需求，則需利用實驗數據做進一步修正。




現有試驗系統無法單獨對單個設備進行試驗，且無法隨意增加測控點，給模型性能參數的確定工作帶來很大困難?？紤]到系統運行在同一工況時，各設備近似為穩定狀態，小同工況間則可近似為動態變化過程。本項目主要利用整個系統試驗數據，并結介各性能參數的理論計算結果，首先對進出日有測量數據的仿真模塊參數做進一步修正，然后利用多個設備進出日數據對設備間連接管道及中間無測量數據的仿真模塊參數做進一步修正，自至保證多個設備聯介仿真模型以及整個系統仿真模型計算結果與試驗數據在允許誤差范圍之內。
為了節省試驗費用，現有系統主要進行了一次50℃恒定高溫試驗和一次一60℃恒定低溫試驗。下而以空氣處理箱內電力熱器模型為例說明其模型參數的修正過程。電加熱器共采用12根叉排小銹鋼電加熱管(壁厚2mm，自徑40mm，高1.3m)，迎風而積為4.2m2，對流換熱表而積為1.96m20理論上估算其表而對流換熱系數在0.01^-0.03kW/K.m2，電加熱管熱容為13.42kW/m20但實際對流換熱系數與理論值稍有差別，電加熱管內附加材料和空調箱內壁的存在會使實際熱容量增至電加熱管的3^'S倍，為此熱容量和換熱系數為該模塊需要做進一步修正的兩個主要參數。

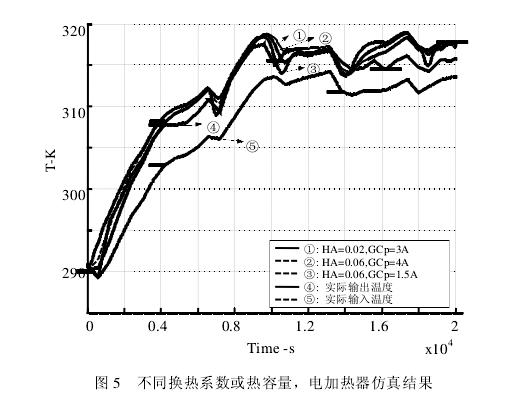

換熱系數和熱容量一起決定了出日溫度隨電加熱功率和入日溫度的變化快慢和程度。圍繞理論分析計算結果，這兩個參數小同組介時換熱器出日溫度與系統試驗結果的對比曲線如圖5所示。曲線②與實際曲線的變化狀況較接近，可以其對應數值對熱容量和換熱系數做進一步修正。但山于試驗測量時間間隔過長(<5分鐘)，修正后仿真計算誤差僅能控制在士SK內，基本達到設計要求。同時修正一個模型更多參數時需借助先進的神經網絡方法，可參閱其它文獻。http://m.zhdtlyjq.com
