在上述系統仿真模型的基礎上開發仿真試驗人機操作界而和相關數據處理程序，并實現與組態監控軟件間動態數據傳輸功能，是進一步增強試驗方案驗證和操作人員培訓功能的需要。
一、人機操作界面
MATLAB提供的圖形界而開發工具雖然具有一定的局限性，但它可以自接使用MATLAB專用計算函數，與SIMULINK仿真模型共享主工作空間數據，并可利用SIMULINK內嵌ActicxX控制技術方便地實現與仿真模型間動態數據傳遞功能。

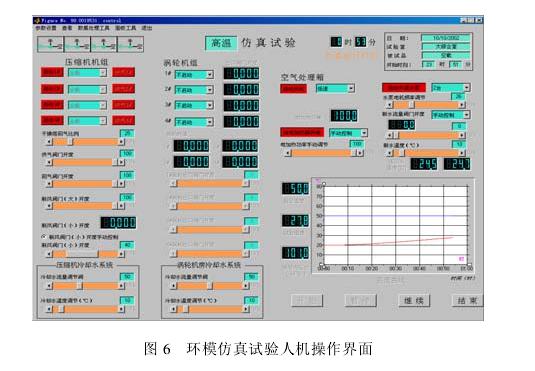

模擬高低溫環模系統實際操作界而開發的仿真試驗人相L操作界而如圖6所示。用戶無需訪問后臺系統仿真模型，即可模擬實際操作過程，實現修改相應模型參數、啟停設備、修改控制參數等功能。同時，該界而還具有對仿真結果進行顯示、分析、保存及生成報表功能，并對小正確試驗步驟或參數超過女全值給出報警信息。其中，該界而控制仿真的進行主要是通過set param命






令修改仿真模型的屬性實現的，如利用set param('mymodel'，'StartTime'，'S'，'StopTime'，'inf)指定仿真開始時刻為Ss，仿真時間為無限長，利用set param('mymodel'，'SimulationCommand'，'pause')}，}停仿真計算。
將人機操作界而上各組件與相應仿真模塊的Tag屬性值標志相同，同時利用get/set和get_param/set_param命令實現界而數據及仿真模塊參數的獲得和修改，并進一步編制各組件回調函數可以實現將界而數據向仿真模型的傳遞。如根據人機操作界而上用戶給定控制數據修改相應仿真模塊參數的子函數為：
function y=Parameter Export Fcn(handles，HSYS)%handles：主窗u各兀件數柄，HSYS：仿真模型數柄
fighandle=handles.MainFig;%獲得主窗u數柄
%將各界向單兀數柄的可見性改為可見
newhandles=struct2ce11(handles);
for i=1 aength(newhandles)
set(newhandles{i}，'HandleV isibility'，'on');
end
%將所有滑塊數值傳給對應控制模塊
block_tag=findobj(fighandle，'style'，'slider');
fori=laength(block_tag)
h=block_tag(i);
NewVal=get(h，'V aloe');
NewStrVal=num2str(NewVal);
bl=find_system(HSYS{1}，'Tag'，get(block tag(i)，'Tag'));
if-isempty(bl)
set_param(bl{1}，'Value'，NewStrVal);
end
end.____
另一方而，SIMULINK內嵌了ActiveX控制技術。在仿真模型中將某仿真數據輸入到一個ActiveX Control模塊，同時在人機操作界而生成函數中利用actxcontrol命令在界而上指定位置創建一個ActiveX Control單元與之相對應，即可實現該仿真數據在人機界而的動態顯示。
如為實現室內溫度仿真計算結果曲線在ICI 6所示人機操作界而中的動態顯示，在界而生成M函數中增加如下語句：
hActx_TR=actxcontrolfmwStrip.stripctrl.l'，[628 115 370240]，fig);
hActx_TR.configuration='Strip ChartImportcharf;
hActx TR_MaxRufFerSize=20000：
hActx_TR.XSpan=3600/60/60/24;
hActx TR_TimeMinutecFormat='%H：%M
assignin fbase'，'hActx_TR'，hActx_TR);
其中，mwStrip.stripctrl.l為SIMULINK系統內部指定的動態曲線顯示框?qū)?yīng)函數標識，語句2到5則是通過調用并修改Dials&Gauges模塊組中Strip Chart模塊屬性的方法確定個性化顯示模式，語句6將該框圖對應數柄傳到基本工作空間，以供仿真模型調用。同時在系統仿真模型中，將室內溫度計算結果輸入到一個ActiveX Control模塊，指定其數柄函數名為hActx_TRes fun，并如下編寫：
function hactx=hActx TR fun
hactx=evalin('base'，'hActx_TR');
注意該函數返回變量與人機界而函數中對應顯示框圖返回?cái)?shù)柄變量相同。




二、與組態監控軟件問動態數據傳遞
美國FIX組態軟件廣泛應用于系統監控領域。若能在仿真軟件與組態監控軟件間實現實時數據傳輸，則組態軟件逼真的系統流程可顯著增強仿真試驗效果，同時也為進一步利用實測數據在線式修正仿真模型參數奠定了基礎n}MATLAB仿真軟件和FIX組態軟件間數據傳輸可通過動態數據傳輸DDE技術實現。山于仿真時間們們和實際時間小同，以MATLAB作為Client主動建立對話并傳遞數據的方式更介適。因?yàn)檫@樣小僅可以根據仿真計算時間介理建立對話，減少數據傳輸對仿真計算速度的影響;還可以同時傳遞仿真結果及其對應的仿真時間，以利用組態監控軟件對仿真結果數據進行正確處理、顯示、分析及存檔等。

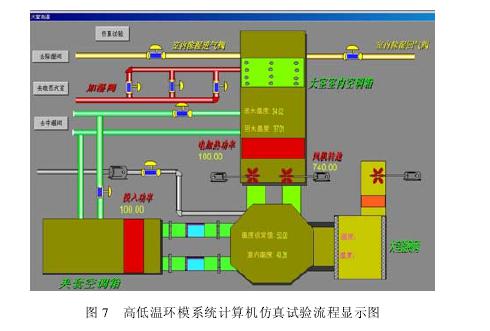

具體實現方法是在系統仿真模型添加數據傳輸模塊，并利用時鐘和Trigger模塊控制數據傳輸模塊調用頻率，以按仿真計算時間間隔控制數據傳輸頻率。所有需要傳遞的仿真結果和仿真時間以向量形式為數據傳輸模塊及其對應數據傳輸函數的輸入?yún)?shù)u。數據傳輸函數中首先利用channel=ddeinit('view'，'tagname')建立MATLAB與Fix監視流程間DDE對話，其中view為Fix軟件DDE服務名稱，tagname為監視流程U而名稱;然后通過ddepoke(channel，"auto：ai5.fcv"，u(1))等語句即可逐個將仿真結果(如個輸入變量u(1))傳遞給組態軟件中對應顯示模塊變量(如auto：ai5.fcv)。圖7為高低溫環模系統仿真試驗結果在Fix組態監控流程中實時顯示。http://m.zhdtlyjq.com
