樣機的設計要求滿足烘干需要，充分利用太陽能資源，節能環保。試驗研究主要分為兩大部分，一是對集熱器的結構優化試驗，二是測試烘干效果，探討合適的工藝流程。太陽能果蔬干燥設備采用集熱器型，主要部件有集熱器，烘干箱，控制柜。
一、集熱系統的設計
集熱系統是太陽能干燥設備中提供熱源的場所。集熱系統的設計要求：集熱系統的功能應當達到在太陽輻射為700W／m2時能夠?qū)?0℃左右的空氣溫度提升至30℃～60℃。集熱系統主要組成部件是太陽能空氣集熱器。太陽能空氣集熱器結構簡單，運輸方便，安裝快捷，可以根據使用需要將集熱器進行組裝。
(1)集熱器的設計：
尺寸設計：箱體單元采光面積初定2m2左右，外殼采用鋼板制成，市面上原料大小為2300mmxl200mm，從制作成本、運輸便捷、安裝方便、強度大小等工程角度綜合設計，確定平板型太陽能空氣集熱器總體結構為2010mmx930mmxl50mm的箱體單元。主要部件包括透明蓋板、內外殼體、吸熱體、隔熱體和內框架5部分。
參數：
長a=2000mm，寬b=920mmm，高h(yuǎn)=140mm，進出口管徑80mm。
產品標記P．G／0．1-G／TXT-1．8．1
采光面積Aa 1 980mm×900mm=1．782m2
吸熱體面積AA 1 960mm×880mm=1．7248 m2
總面積舭2010mm×930mrn=1．8693 m2
內部空間截面面積880ram×120mm=0．1056 m2
工質容量Vf
880mm×1 20mm×1 960mm=0．2070 m2

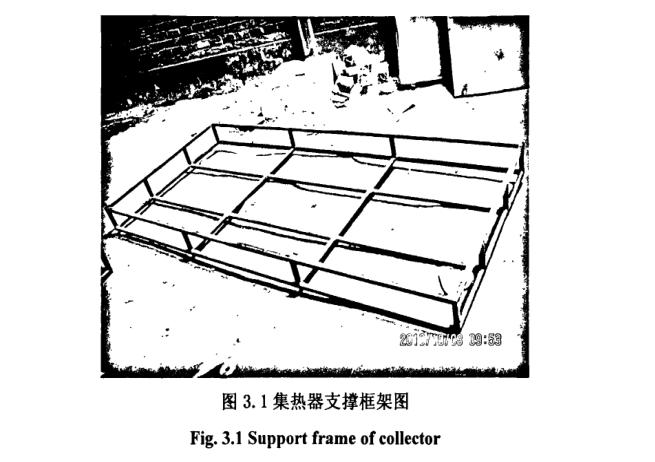

內部的支撐框架采用20mm×20mm的方管制作，安全可靠。制作完成的支撐框架實物如圖3．1。






用ANSYS軟件對支撐框架建模后進行應力分析，應力分布圖如圖3．2。從應力圖中可以看出，支撐框架的底部邊緣連接處所受應力，且完全在鋼架的承受范圍內，可以起到支撐保護集熱器的作用。

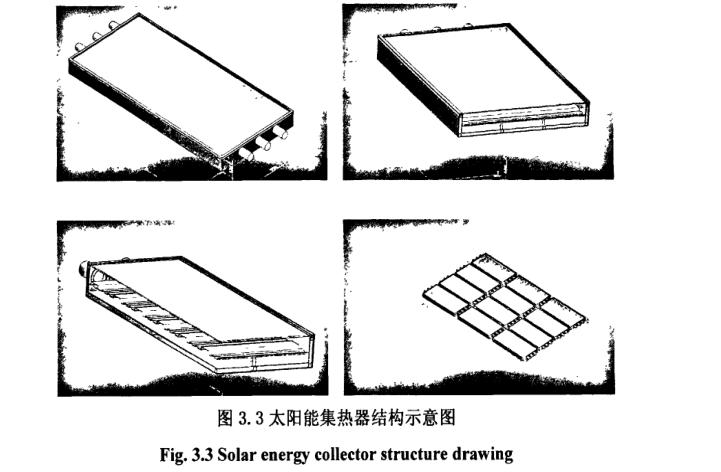

本集熱器的吸熱體上噴涂了具有高吸收率、低發射率的特殊涂層，能夠有效吸收太陽能，其太陽能吸收率為0.93---0.94。其隔熱體具有耐高溫、熱導系數低、密度小、使用壽命長、抗拉強度大、彈性好、無毒等特點。如圖3．3太陽能集熱器結構示意圖，為使用Solidworks軟件對集熱器進行三維設計圖。

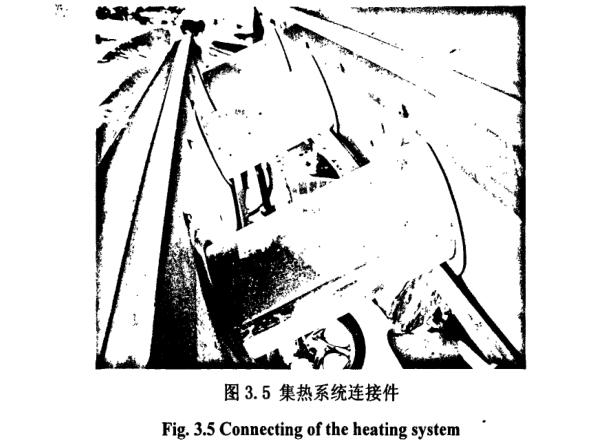

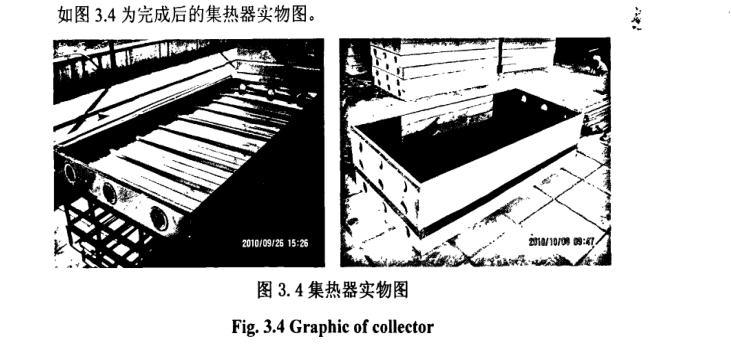

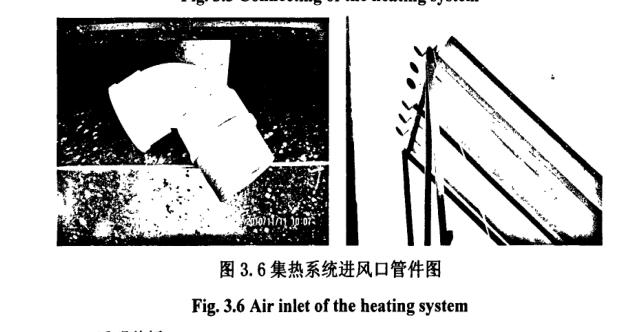

(2)連接件和進風口，均采用耐熱塑料管，進風口采用L形管，管口朝下可防雨，管El安裝防塵防蟲過濾網。如圖3．5為集熱系統連接管件，圖3．6為集熱系統進風口管件。






(3)透明蓋板
透明蓋板的作用在于透射太陽輻射，保持集熱器內溫度；要求透明度達到一定水平，防老化，機械性能良好；并且結合經濟性綜合考慮，選擇適合的透明蓋板。本系統中采用的是4mm的白玻璃為蓋板，具有透射率高，成本低，不易老化，保溫性能好等優點。
(4)導風筒的設計，集風保溫。

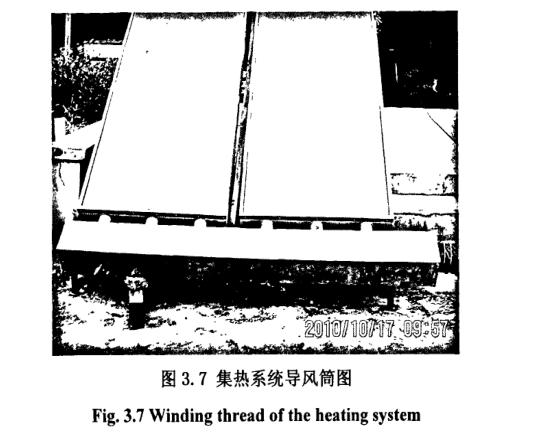

導風筒的作用在于將各集熱器的熱風收集匯總后送入烘干環節。如圖3．7所示，導風筒為300mm×300mm矩形風筒，集熱器出口均與其相聯，接口處用硅膠套密封。




二、烘干系統的設計
(1)塔式烘干箱：可將烘干系統的主體設置成塔式箱體，箱體截面為lm×lm。下部進風，上部出風，四周用100mm苯板封閉，有兩個作用，一是遮光防止物料變色，二是保持箱體內溫度，提高能量利用率。

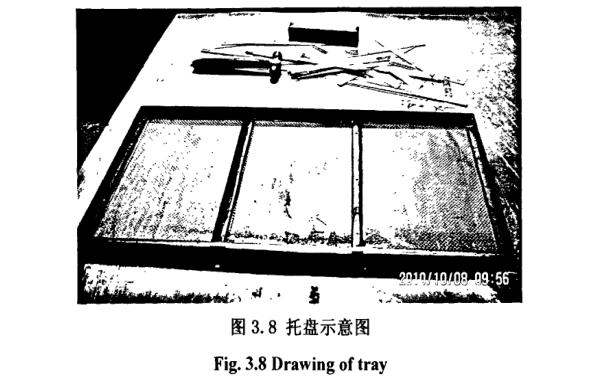

(2)載料架和托盤：將10mm角鋼焊接在箱體框架上，作為支撐托盤的載料架。托盤大小1000mm×500mm，每層兩個，一共十層，層間距為150mm，如圖3．8為托盤示意圖。












(2) 為了保證雷雨天氣設備和人身的安全：烘干箱頂部需安裝避雷針。3．1．3控制系統的設計控制系統的作用是控制太陽能烘干機的工作條件，使其相關參數符合被烘干物料的適合烘干因素，而其中物料本身性質和空氣相對濕度難以由太陽能烘干機控制，而我國新疆等西部地區的空氣相對濕度很低，適于烘干，所以，可控制的與烘干速率有關的條件為溫度?？刂葡到y(tǒng)執行部件主要是兩個風機，一個微電腦時控開關和一個電動風口。一個風機用于將集熱系統的熱風送入干燥箱，一個風機用于將干燥箱內濕氣排出。











微電腦時控開關根據溫度傳感器的反應對風機和電動風口進行相應的控制。
※、間歇控制
由于烘干量較大，一些農產品由于本身的性質而難以烘干，這些因素導致了烘干周期較長，但夜間太陽能烘干機無太陽能可用，不間斷的通風會造成電能的浪費，若不通風，又會導致物料在干燥系統內結露霉?fàn)€，所以，應該有可以控制鼓風機自t；-動開關的裝置，采用間歇式通風的方式，即可節約電能，又能防止物料霉?fàn)€。f微電腦時控開關KG316T)
※、風量調節
物料剛放進時，可將上下兩風機同時打開，保證大風量，促進排濕；物料干燥過程緩慢階段，可以只開啟下部的離心風機，減少流量，一方面能夠提高溫度，另一方面在一定程度上節約電能，提高太陽能利用率。
※、溫度調節

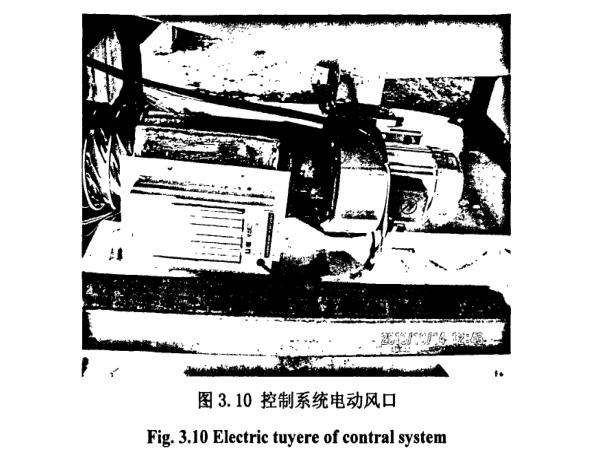

溫度過高，冷風窗自動打開，達到合適溫度后關閉。LIN電動風口。http://m.zhdtlyjq.com
