一、除濕輸出裝置

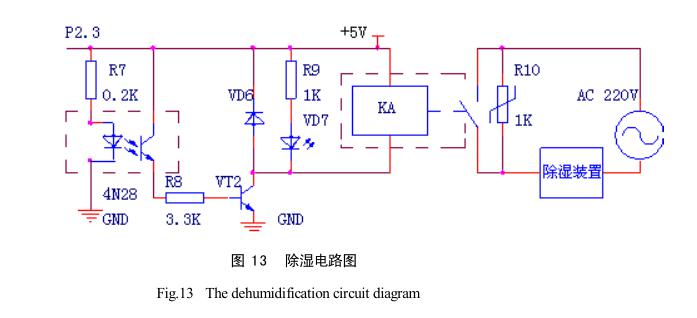

如圖13所示，本設計中的除濕裝置選用額定電壓為220V的工業除濕機?？刂扑某凉耠娐分饕蓛刹糠纸M成：單片機控制繼電器的直流回路以及除濕機的220V交流回路。直流回路中為了抑制噪聲及消除接地回路的干擾，接入光電藕合電路使單片機的脈沖控制信號與繼電器電磁信號隔離開來。交流回路中的觸點處并聯一個壓敏電阻用以避免觸點的“粘接”現象。





小型信號繼電器選用寧波產的HK4100F-DC5V-SH，其線圈參數如下：
阻值(士10%)：120Ω
線圈功耗：0.2W
額定電壓：DC 5V
吸合電壓：DC 3.75V
釋放電壓：DC 0.5V
工作溫度：-25℃～+70℃
絕緣電阻：≥100MΩ
線圈與觸點間耐壓：4000VAC/min
觸點與觸點間耐壓：750VAC/min

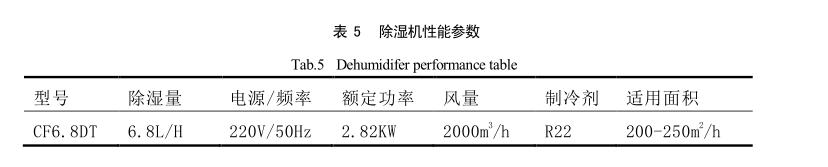

三極管，選用極性為NPN的8050型號，放大倍數要求不高，100～500倍皆可，隨處都能買到。除濕機選用江蘇蘇州百奧電氣有限公司生產的CF6.8DT工業除濕機，其參數如下表所示。






二、液晶顯示電路

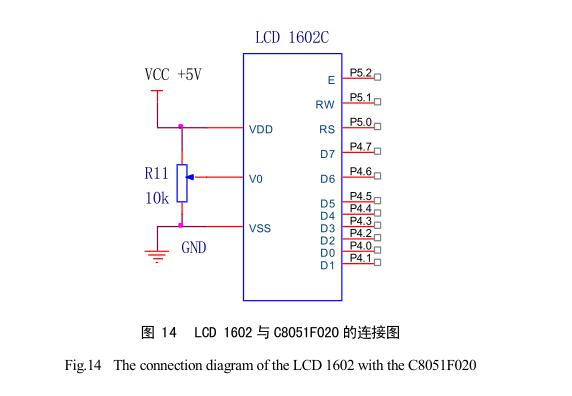

本設計采用LCD 1602C字符型液晶顯示器,16列×2行，在設計中使行顯示16位溫度值,第二行顯示16位濕度值。其與單片機的連接如圖14所示：

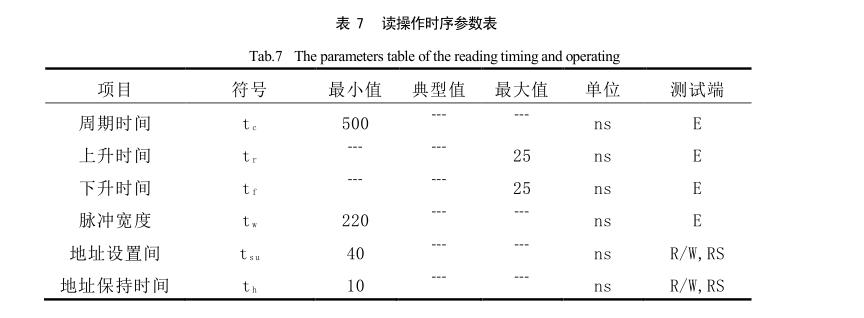

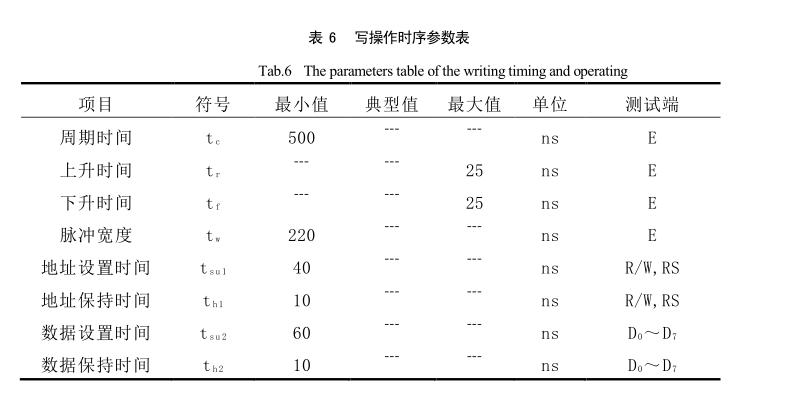

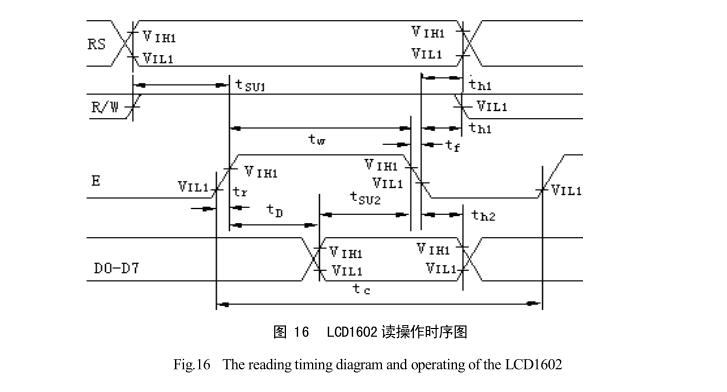

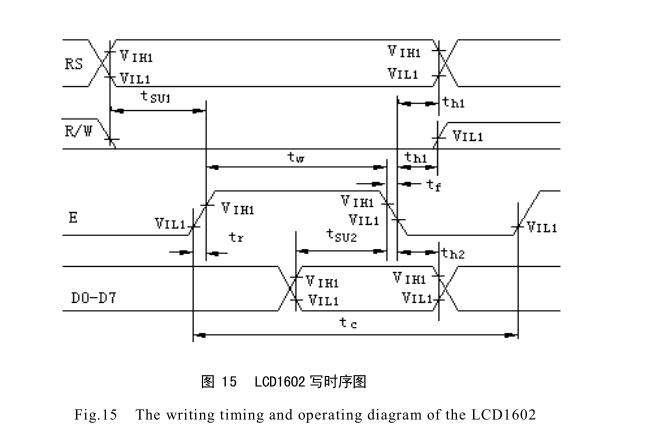

端口E為芯片使能端，當其接受到的電平由高跳變到低時液晶顯示器進入工作模式。端口RS為寄存器選擇端，其高電平時芯片選擇其內部數據寄存器，而低電平時讀取指令寄存器內的指令操作碼。端口R/W為讀寫信號端，其高電平時顯示器芯片進行讀操作，而低電平時則為寫操作。當RS=1,R/W=0（即P5.0=1，P5.1=0）時，按照圖15的LCD 1602寫操作時序圖及表6寫操作時序參數，通過D0～D7雙向數據線向DDRAM寫入將要在顯示的字符內容：“T”與“RH”。當RS=1,R/W=1（即P5.0=1，P5.1=1）時，按照圖16的LCD 1602讀操作時序圖與表7寫操作時序參數，單片機通過D0～D7讀出DDRAM的數據內容。





DDRAM是一種存儲顯示字符代碼的RAM，共80個字節，在本設計中具體指即將要顯

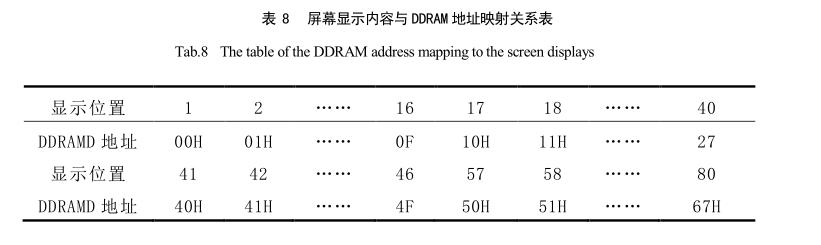

示的“T”和“RH”兩個字符。DDRAM的地址與屏幕的對應關系如表8所示。






在本設計中需要在LCD1602顯示器的第二行顯示字符“RH”時，只需要向DDRAM的地址40H與41H兩個地址對應寫入字符“R”和“H”的代碼即可。本設計利用LCD 1602字符顯示器實現6個傳感器的溫濕度值循環顯示，每隔2s刷新一次。http://m.zhdtlyjq.com
