設備設計完成后，將在關健部件的結構和參數進行優化試驗，選擇理想?yún)?shù)，完善設計。
試驗地點：河北省張家口市宣化區，地處東經11502’32”，北緯40034’56”。太陽能資源豐富，屬二類地區，年輻射量587～700KJ／m2”，年R照時數3000～3200hr。試驗時間：2010年7月至2010年11月。
一、試驗方案

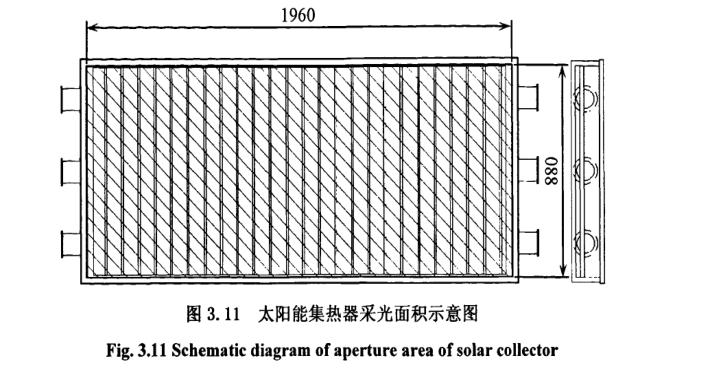

太陽能集熱器將太陽能轉化成熱能，為干燥設備提供熱源，是干燥設備的關健部件，對太陽能集熱器進行優化設計，提高其集熱性能，從而提升干燥設備的整體性能。太陽能集熱器的性能優劣體現在其將太陽能轉化為熱能的能力，太陽能空氣集熱器的效率是衡量其工作性能的重要指標，效率越高，說明集熱器對太陽能的轉化越充分，則集熱器集熱性能越好。集熱器效率的計算，本文中效率以集熱器采光面積為參考。集熱器采光面積示意圖如圖3．11所示。采光面積為1 960 rnnl×880 mm=l724 800 mm2，即1.7248 m2。







太陽能空氣集熱器瞬時效率為在穩態條件下，集熱器實際獲得的有用功率與集熱器表面接收的太陽輻射功率之比。
二、測試系統材料與方法

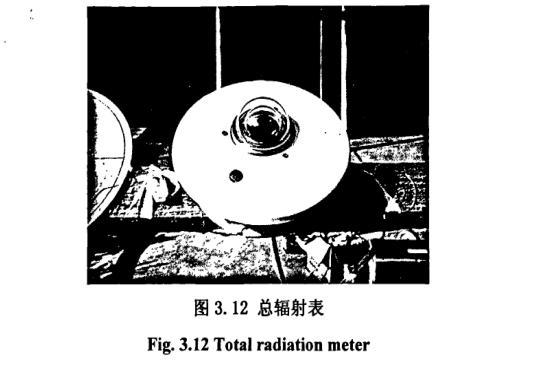

試驗設備及參數：總輻射表(北京天裕德DRT.2型)，溫度傳感器，濕度變送器，微風傳感器，風機，無紙記錄儀，分光光度計，電子天平。總輻射表1個總輻射表(北京天裕德DRT．2型)如圖3.12。







技術參數：
靈敏度：9．513 la V／Wm．2響應時間：<30s
內阻：230[2穩定性：±2％
余弦：±5％溫度特性：±2％(-20--+40。C)
重量：1．5Kg
測量范圍：0--200W／m2
信號輸出：0N20mV測量精度：工作表(5％
測量光譜范圍：280-300nm
原理：采用光電轉換感應原理，與記錄儀配合使用，測量出太陽的總輻射。感應元件采用了繞線電鍍式多接點熱電堆，其表面涂有高吸收率黑色涂層，感應元件的熱接點在感應面上，而冷接點位于儀器原機體內，直接取環境溫度。當有光照射時，冷熱接點產生溫差即產生電勢差，進而將信號轉換為電信號輸出，在線性誤差范圍內，輸出信號與太陽輻射成正比。溫度傳感器3個Ptl00‘b4×50mm×5000mm引線四氟耐溫線制北京中旺新業電子技術有限公司
溫度范圍：0～100℃







技術參數：
量程：0～100％
電源：24V DC
圖3．13濕度傳感器圖
Fig．3．13 Humidity
sensor

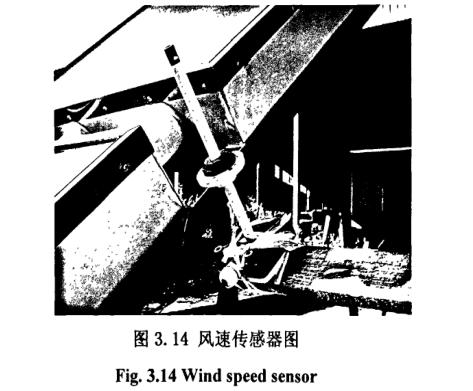

風速傳感器3個，如圖3．14。
輸出：4-20mA變送輸出
結構：分體式線纜5000mm
EE65一VB5美國E+E公司










技術參數：
測量范圍：O～15m／s
反應時間：2s
信號輸出：4-20mA
電源：
分辨率：
24V DC
0．01rn／s

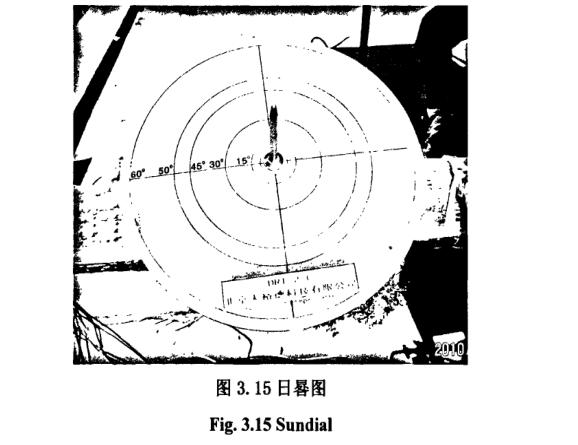

日晷1個如圖3．1 5。
DRT一2一C型同昝(北京天裕德科技有限公司)
可測60，50，45，30，15，10，0度入射角

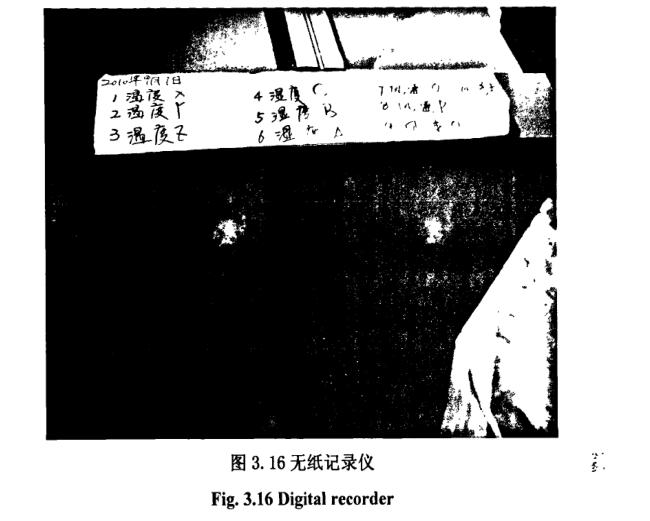

無紙記錄儀1個如圖3．16。
XSR70—12T0 USBV0型12通道彩屏記錄儀OEM







12通道全隔離輸入，輸入信號直流電流(4～20mA)，直流電壓(0-20mV)，熱電阻(Ptl00)，外供DC 24V電源，USB接口導出數據。
工作溫度：0-50。C
基本誤差：±0．2％FS
記錄間隔：2s
風機：CZR威力牌鼓風機溫嶺市威龍電器廠
電壓：220V功率：350W
轉速：2800rpm

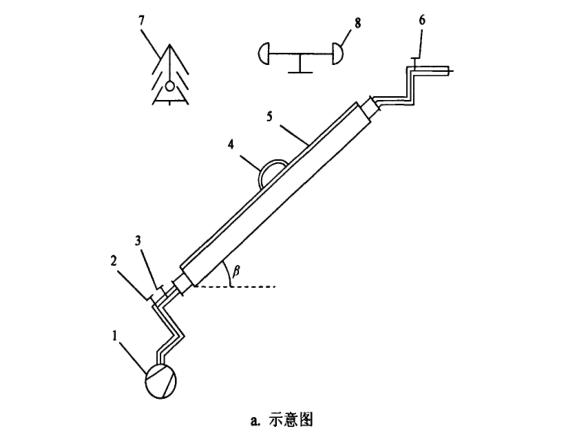

試驗系統示意圖及實物圖如圖3．17所示。











測量參數：集熱器采光面積Aa(m2)，工質進151溫度ti(℃)，工質出151溫度te(℃)，環境空氣溫度ta(℃)，總太陽輻照度G(W／m2)，直接日射入射角o(。)，工質質量流量聊(kg／s)。3．2．3吸熱體波紋試驗吸熱體若采用褶皺設計能增大換熱面積，有利于提高空氣流速，提高換熱效率，分別采用3種波紋不同的吸熱體的集熱器作對比試驗，平面無波紋，沿集熱器縱向波紋及橫向波紋，其他結構一致。研究環境溫度、太陽輻照度相近的3d分別測試相同流量下進出口溫度，比較效率轉化，效率高的性能較優。
三、上下通道空間比的確定

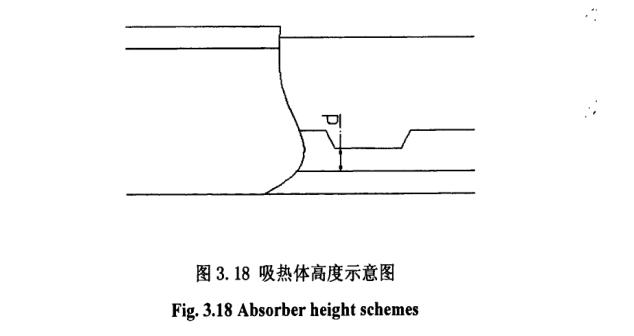

吸熱體將集熱器內部分為上下兩通道，即吸熱體上表面與透明蓋板之間形成的上通道和吸熱體下表面與內殼底部之間形成的下通道，空氣同時經由上、下通道流動，空氣與吸熱體上下表面充分接觸，能夠快速有效地傳遞熱量。集熱器內部空間1960mmx880mm×120mm，如圖3．18中所示對于吸熱體在集熱器內部所處的不同高度位置，做一組對比試驗，研究上下通道空間比對效率的影響，選擇效率的作為選擇。試驗對比吸熱板不同高度對吸熱效果的影響。

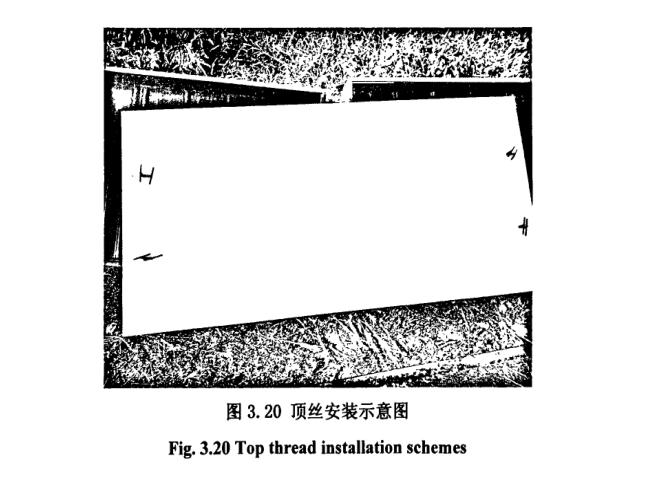

分別測試吸熱體點距殼體底部內表面高度d=20mm，d=30mm，d=40mm，d=50mm，d=60mm時集熱器效率值，分析吸熱體不同高度對集熱效果的影響。試驗用集熱器，制成吸熱板高度可調，方便測試。如圖3.19，制作四根帶螺紋的頂縫，從集熱器底部依次穿過外殼、框架、內殼，以四點支撐住吸熱體，通過旋轉頂絲，調節箱體內吸熱體的高度，安裝后的示意圖如圖3.20。













四、進出口通路數量
太陽能集熱器的進口輸入與環境溫度相同的空氣，出口輸出加熱后的空氣，進出口有利于集熱器相互之間以及與其他機構的銜接，試驗測試一塊集熱器設置進出口數量不同，對其性能的影響。以直徑為80mm管為進出口，分別測量進口和出口數量為一迸一出，三進三出時的太陽輻照度、進出口溫度、進出口風速，以計算相應的集熱器效率，分析其影響。
五、試驗結果與分析
從表3.1試驗結果顯示，吸熱體具有與傳熱工質流動方向垂直的橫向波紋，平面無波紋和縱向波紋的集熱效率依次為84．53％，66．05％，74．93％。因?yàn)槲鼰狍w帶有波紋，波紋的起伏增大了吸熱和換熱面積，所以帶有橫向波紋和縱向波紋吸熱體的集熱器比吸熱體是平板的集熱器效率高。與傳熱工質流動方向垂直的橫向波紋對流動的工質形成了一定的阻礙，加大了對其的擾動，減少熱阻，使換熱更加充分，從而使集熱效率提高了近lO個百分點。

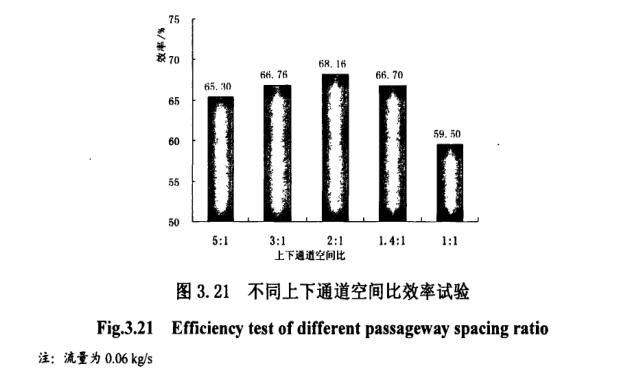

上下通道空間比試驗集熱器透明蓋板下表面與內殼上表面的距離為120 InlTl，從圖3．21中可以看出，流量為O．06 kg／s時，吸熱體下表面距內殼底部高度為40 mm時效率，為68.16％，即上下通道空間大小比例為2：l，上通道高度為80 Inill，下通道高度為40 mm。由于上通道頂部是透明蓋板，流經上通道的傳熱工質與吸熱體進行熱交換的同時，也接受太陽光的熱輻射，因此與下通道相比，接收了更多能量。當上下通道空間大小比例為2：l時，能夠更加有效地進行熱交換，并且使上下通道出口處的工質溫度趨向一致，減少溫差引起的熱損失，從而提高集熱器效率。

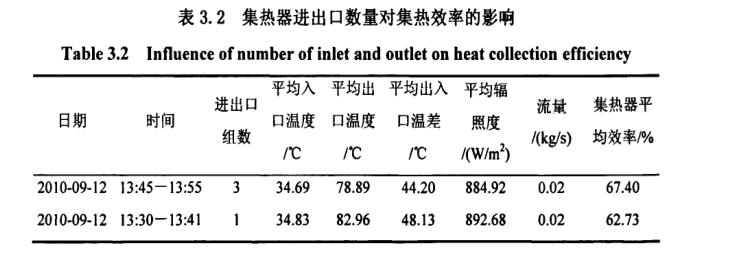

分別測量進出口為3組和1組時集熱器集熱效果差異。測量結果見表3.2。






從表中分析可見，當集熱器出入口的數量為3組時，集熱效率比一組出入口的集熱器高了近5個百分點。集熱器出入口數量為一組時，由于集熱器的長方體結構，離出入口有一定距離的邊角處容易形成氣流死角，空氣流動緩慢，影響換熱效果，而延集熱器寬度均勻分布3組出入口后，靠近邊緣的接口打破死角局勢，加大對氣流的疏導，從而使集熱器的效率有所提高。http://m.zhdtlyjq.com
