本設計采用LCD 1602C字符型液晶顯示器,16列×2行，在設計中使行顯示16位溫度值,第二行顯示16位濕度值。其與單片機的連接如圖14所示：








端口E為芯片使能端，當其接受到的電平由高跳變到低時液晶顯示器進入工作模式。端口RS為寄存器選擇端，其高電平時芯片選擇其內部數據寄存器，而低電平時讀取指令寄存器內的指令操作碼。

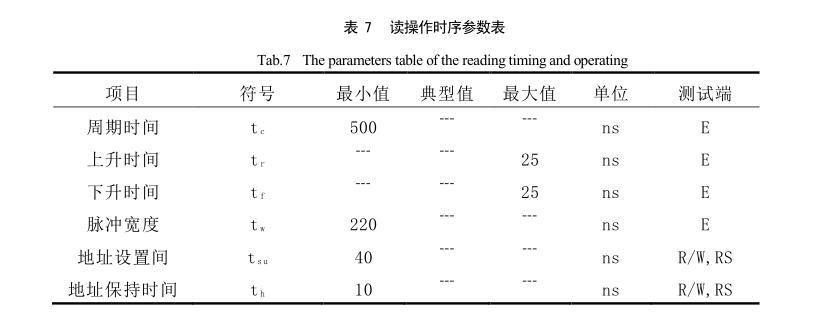

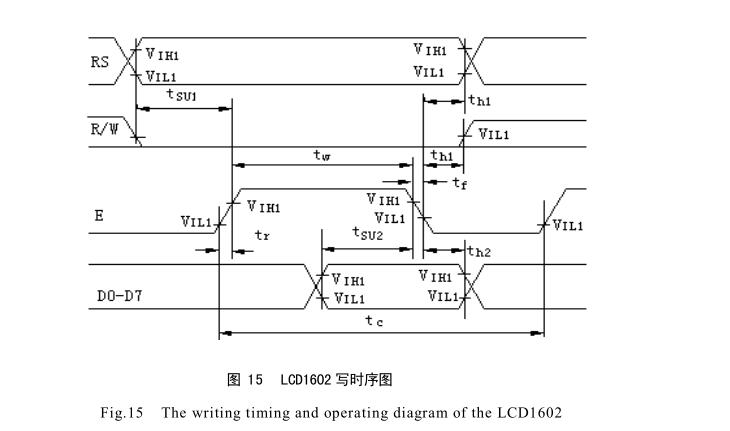

端口R/W為讀寫信號端，其高電平時顯示器芯片進行讀操作，而低電時則為寫操作。當RS=1,R/W=0（即P5.0=1，P5.1=0）時，按照圖15的LCD 1602寫操作時圖及表6寫操作時序參數，通過D0～D7雙向數據線向DDRAM寫入將要在顯示的字符內容：“T”與“RH”。當RS=1,R/W=1（即P5.0=1，P5.1=1）時，按照圖16的LCD 1602讀操作時序圖與表7寫操作時序參數，單片機通過D0～D7讀出DDRAM的數據內容。

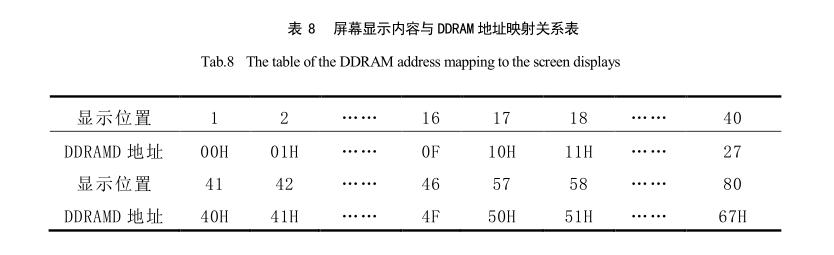

DDRAM是一種存儲顯示字符代碼的RAM，共80個字節，在本設計中具體指即將要顯示的“T”和“RH”兩個字符。DDRAM的地址與屏幕的對應關系如表8所示。





在本設計中需要在LCD1602顯示器的第二行顯示字符“RH”時，只需要向DDRAM的址40H與41H兩個地址對應寫入字符“R”和“H”的代碼即可。本設計利用LCD 1602字符顯示器實現6個傳感器的溫濕度值循環顯示，每隔2s刷新一次。http://m.zhdtlyjq.com
