如圖13所示，本設計中的除濕裝置選用額定電壓為220V的工業除濕機?？刂扑某凉耠娐分饕蓛刹糠纸M成：單片機控制繼電器的直流回路以及除濕機的220V交流回路。
直流回路中為了抑制噪聲及消除接地回路的干擾，接入光電藕合電路使單片機的脈沖控制信號與繼電器電磁信號隔離開來。交流回路中的觸點處并聯一個壓敏電阻用以避免觸點的“粘接”現象。






小型信號繼電器選用寧波產的HK4100F-DC5V-SH，其線圈參數如下：
阻值(士10%)：120Ω
線圈功耗：0.2W
額定電壓：DC 5V
吸合電壓：DC 3.75V
釋放電壓：DC 0.5V
工作溫度：-25℃～+70℃
絕緣電阻：≥100MΩ
線圈與觸點間耐壓：4000VAC/min
觸點與觸點間耐壓：750VAC/min

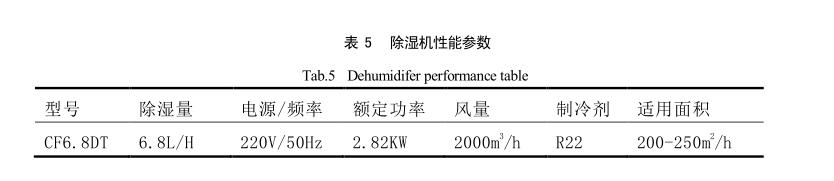

三極管，選用極性為NPN的8050型號，放大倍數要求不高，100～500倍皆可，隨處都能買到。除濕機選用江蘇蘇州百奧電氣有限公司生產的CF6.8DT工業除濕機，其參數如下表所示。http://m.zhdtlyjq.com
