依據GB／T 4271．2007(太陽能集熱器熱性能試驗方法)、GB／T 6424．2007(平板型太陽能集熱器)所規定的試驗方法進行測試。試驗均在總太陽輻照度不低于700 W／m2，且實驗周期內，總太陽輻照度的偏離值不超過平均值的50 W／m2，日平均環境溫度于。≥8℃，周圍環境空氣速度不應高于4m／s。
一、悶曬試驗
將太陽能空氣集熱器所有接口均用堵頭密封，測量悶曬條件下集熱器內傳熱工質被加熱的溫度。測量時間為2010．10．12的09：00一16：30，當天同平均環境溫度為17"(2，環境溫度達到22．4"C，日太陽輻照量為17．6 MJ／(mZ-d)，平均輻照度為573．5 W／m2，輻照度值達到980．6 W／m2。13：04：07時太陽能空氣集熱器的傳熱工質空氣的溫度達到了值87．6℃，此時環境溫度為21．2℃，輻照度為898．4 W／m2。
二、集熱器時間常數測定
集熱器時間常數T c定義為：在太陽輻照度從一開始有階躍式增加后，集熱器出口溫度上升到從(te--ta)o上升至(te--ta)2總增量的63．2％時所用的時間。試驗方法：在太陽能集熱器上方10 cm處，用遮陽罩板遮擋住太陽能集熱器采光面上的太陽輻射，并使集熱器的工質進口溫度近似等于環境空氣溫度。當達到穩態時，移去遮陽罩板并繼續測量直到再出現穩態。當工質出口溫度的變化小于每分鐘0.1℃時，即可認為達到穩態。測量參數：集熱器工質進口溫度ti；集熱器工質出口溫度te；環境空氣溫度ta。試驗結果，作出(te--ta)隨時間的變化曲線圖3．23，并給出平板型太陽能集熱器的時間常數T C。時問常數計算，給出兩穩態間過渡過程中集熱器工質出口溫度與環境空氣溫度之差(te--ta)隨時間的變化曲線。從初始穩態(te--ta)o畫起直到在更高溫度下的第二次穩態(te--ta)2。計算得此太陽能集熱器的時問常數為720s。

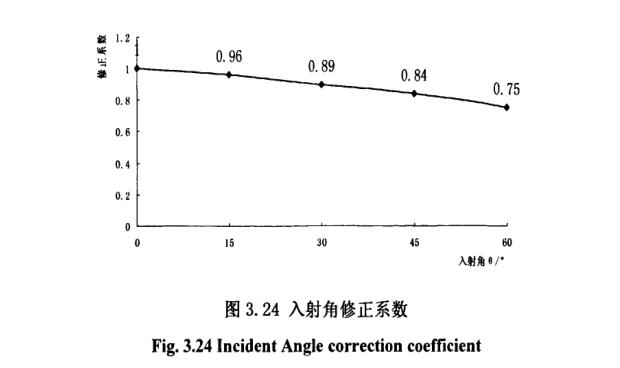

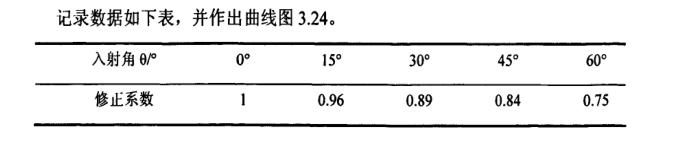

三、集熱器入射角修正系數測定
對平板集熱器進行四種試驗條件的方位調節，這四種調節便試驗入射角與亙援日射的角度分別約為O'C、30"(2、45"C、50"C、60"C。直接日射入射角用日晷測量。每個試驗周期內，應使集熱器方位保持在該入射角的±2.5。范圍之內。數據應在一天內采集完畢。對于每個數據點，傳熱工質的進1：1溫度應接近環境空氣溫度(兩者差值應在±1。以內)。









四、集熱器組合方式試驗
由于太陽能能源密度小，分布分散的特征，太陽能的利用勢必存在占地面積大的特點，單個集熱器對工質加溫的能力有限，顯然不能滿足生產需求，所以生產中將集熱器陣列排列使用。并聯可加大空氣流量，串聯可以逐層提升空氣溫度。把太陽能集熱器進行串聯，上一個集熱器加溫后的工質再接入下一個集熱器的進口，對工質進行連續加溫，能夠提高工質的溫度，但同時集熱器有一定的熱損失，所以將集熱器串聯起來總體效率會相應地受到影響，試驗做出串聯效率曲線，以對串聯數量的取用作參考。分別測量相同條件下，串聯不同個數集熱器的總體效率，分析其變化規律，為更有效地使用集熱器提供理論依據。

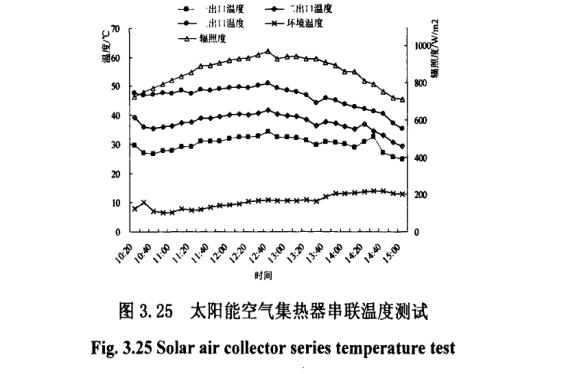

集熱器串聯后各出口溫度如圖3.25，太陽能空氣集熱器串聯使用時，塊集熱器平均出口溫度為30.08℃，比平均環境溫度10.37℃提升了19.71℃，塊集熱器出口與第二塊集熱器入口相聯，一出口溫度即為二進口溫度。第二塊集熱器平均出口溫度為39．30"12，傳熱空氣溫度又被平均提升了9.22℃，隨之第三塊集熱器又將傳熱空氣溫度平均提升了至46.09℃，溫度升高了6.69℃。集熱器出口溫度隨輻照度增減而升降，12：40太陽輻照度達到當日值976 W／m2，環境溫度為10.96℃C，三塊集熱器出口溫度分別達到34.3℃，43．8℃和51.0℃，也是各自當F1的值。測試期間，平均輻照度862 W／m2，3個集熱器平均出口溫度分別為30．1℃，39．3℃和46.1℃。經過測試，試驗時間內單個太陽能空氣集熱器平均效率為52．41％，串聯2個集熱器后總體平均效率38.62％，串聯3個集熱器后總體平均效率31.92％，可以看出，串聯太陽能空氣集熱器能夠提升出口溫度，但串聯3個集熱器時總體平均效率已經降至31.92％，工程應用中，應結合所需溫度、效益及成本等因素綜合考慮使用方法。http://m.zhdtlyjq.com
