一、矩陣鍵盤掃描及連接原理

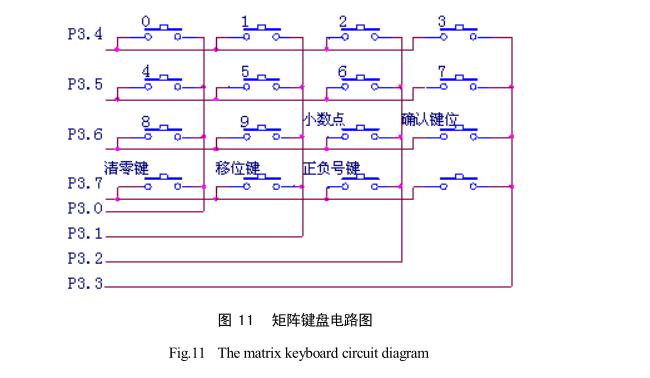

鍵盤是人機對話的重要工具，本設計中鍵盤的主要功能就是輸入溫濕度上下限數值，按照單片機對按鍵的掃描方式不同，分為矩陣型與獨立型兩種，矩陣鍵盤相對掃描過程復雜，但是占用的并口線少，本設計中采用矩陣鍵盤，其電路如11圖所示。






本設計的矩陣鍵盤是一個4行×4列的非編碼制鍵盤，共有16個鍵號，只占用了8個并行口，分別是：行線接P3.4－P3.7，列線接P3.0－P3.3。這16個按鍵中用到了15個鍵，對應十進制的0～9、小數點、確認鍵、清零鍵、移位鍵、±符號鍵，很直觀的完成了十進制數對單片機的輸入，達到了設置溫濕度上下限的功能。
二、按鍵開關去抖動問題
按鍵在被按下接通或者放開釋放時,經常出現鍵位觸點與手指間的抖動問題而導致單片機的誤判。解決這類鍵盤去抖動問題常有兩種方法：硬件去抖及軟件去抖。硬件消抖須將觸發器加入在按鍵輸出端，這不僅大大增加了硬件成本而且復雜了電路結構。軟件消抖原理是：?jiǎn)纹瑱C(jī)在檢測到有任何鍵按下瞬間，立即啟動10ms延時程序以維持并確認這個閉合或者斷開狀態。本設計采用軟件去抖動方法，其流程圖和程序?qū)⒃谲浖O(shè)計部分將詳敘。





三、報警電路設計
本設計的聲光報警電路如圖12所示，當測得的溫濕度數值與單片機設置的溫濕度上下限值比較時，測量值超過上限或者小于下限值這兩種情況下，皆通過軟件賦“1”值給P2.2端口（即P2.2為高電平），這時三極管VT1如同開關被導通而使得聲光報警電路接通，此時立即發出燈光和蜂鳴信號提示現場工作人員，并且同時啟動相關繼電器。直到下次檢測的溫濕度數值在設定范圍內，使P2.2端口為低電平而自動關閉燈光報警信號及相關繼電器。這里蜂鳴器采用壓電式蜂鳴器，由于其工作電壓只需要+3～+5V左右，因此被廣泛應用于單片機控制的報警電路中。http://m.zhdtlyjq.com
