一、機組
生產廠多將壓縮機、驅動電動機及潤滑系統、輸氣量調節的控制裝置，安全保護裝置和監控儀表等組裝成機組的形式，稱為螺桿式制冷壓縮機組。
圖3-32所示為開啟螺桿式制冷壓縮機組的系統圖。





1、油分離器

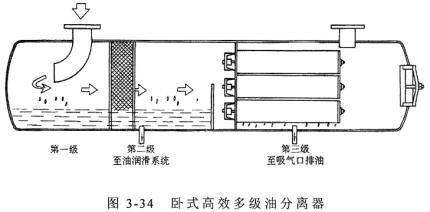

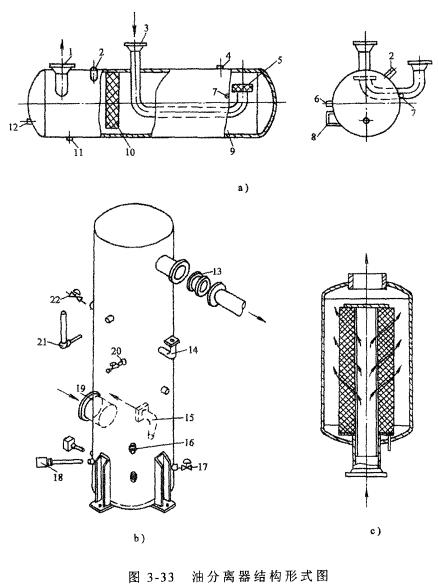

對于大中型開啟式壓縮機，為了提高分離效果，通常設置一次油分離器后，再增設二次油分離器。圖3-33是三種常見的油分離器結構。圖3-34為一臥式高效多級油分離器，







a)臥式油分離器b)立式油分離器c)二次油分離器l—出口接管2—安全閥接管3—進口接管4—感溫包連接處5—消聲器6—液壓泵回油接管7—油壓調節閥回油接管8、16—油位計9—儲油器10—油過濾器11、15—出油口12—電加熱器連接處13—排氣止回閥14—安全閥接管17—排油閥18—油加熱器19—進氣接口20—排空閥21—排氣溫度計22—壓力閥接管







2、油冷卻器

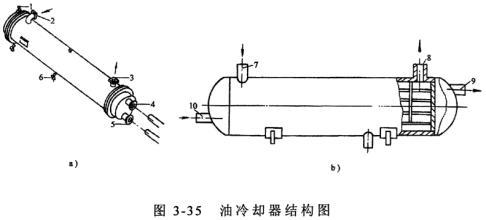

大中型的螺桿式壓縮機必須設置油冷卻器，降低油溫，使油具有合適的粘度，以便再次循環使用。油冷卻器有兩種，圖3-35a表示的水冷卻型和圖3-35b表示的制冷劑冷卻型。對于封閉式壓縮機，由于系統采用噴液冷卻，加上高溫潤滑油的使用，一般可以省去油冷卻器。








a)水冷卻型油冷卻器b)制冷劑冷卻型油冷卻器1—排空閥2、7—進油口3、8—出油口4—冷卻水出口5—冷卻水入口6—排油閥9—制冷劑出口10—制冷劑進口


3、油過濾器
為了保護制冷機的潤滑部分和液壓泵，在油系統的兩個地方設置過濾器。
4、液壓泵和油壓調節閥
液壓泵是螺桿式壓縮機不可缺少的重要輔助設備，可以由電動機直接驅動，也可與壓縮機聯動。為了使供給壓縮機的潤滑油保持一定的油壓，裝有油壓調節閥。
5、油加熱器、油壓保護開關和油溫保護
為了防止在環境溫度較低時由于油溫過低影響機組起動，一般都裝有油加熱器。向壓縮機正常供油是機組運轉的必要條件，故油壓保護對提高壓縮機可靠性至關重要。如因油冷卻器性能下降，水量減少或斷水等原因，使向壓縮機供油的溫度超過規定值時，油溫保護裝置動作，電動機隨即停止工作。

二、帶經濟器的螺桿壓縮機系統
在機殼或端蓋的適當位置開設補氣口，使轉子基元容積在壓縮過程的某一轉角范圍，與補氣口相通，使系統中增設的中間容器內的閃發性氣體，通過補氣口進入基元容積中。這樣，單級螺桿式制冷壓縮機按雙級制冷循環工作，達到節能的效果。此增設的中間容器稱為經濟器。

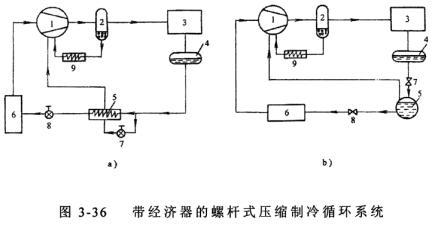

帶經濟器的制冷系統有一級節流和二級節流兩種形式，如圖3-36所示。對于一級節流系統如圖3-36a所示。







a)一級節流制冷系統b)二級節流制冷系統1—壓縮機2—油分離器3—冷凝器4—貯液器5—經濟器6—蒸發器7、8—節流閥9—油冷卻器


對于二級節流系統如圖3-36b所以示。另外，帶經濟器的螺桿式制冷壓縮機有較寬的運行范圍，單級壓力比大，卸載運行時能實現運行；加工基本與單級螺桿式制冷壓縮機相同，制冷系統中閥門和設備增加不多，故目前應用越來越廣泛。

三、噴液螺桿壓縮機系統
螺桿式壓縮機噴液或噴油，是利用了它對濕行程不敏感，即不怕帶液運行的優點而實施的。因此，人們開發了在壓縮機壓縮過程中用噴射制冷劑液體代替噴油，借此省去油冷卻器，縮小油分離器，并且噴液冷卻能使排氣溫度下降，防止封閉式壓縮機電動機因排氣溫度過高引起保護裝置動作而停機。
圖3-37是螺桿式制冷壓縮機噴液系統原理圖。在噴液不能完全代替噴油，因?yàn)橛陀幸欢ㄕ扯?，密封效果好，所以，目前常用的是制冷劑液體和油混合后噴射進去。







1—壓縮機2—油分離器3—冷凝器4—儲液器5—調節閥6—節流閥7—蒸發器

四、多臺主機并聯運轉系統
隨著螺桿式壓縮機半封閉化、小型化及控制系統的發展，近幾年多臺主機并聯運轉系統取得很大發展，其適用冷量范圍為240~1500kW。多臺主機并聯運轉系統不僅有利于工況調節，同時也帶來了一系列其它優點：
1、是可以用較少的機型來滿足不同輸氣量的需要；
2、是使用時可以逐臺啟動主機，對電網沖擊小。
3、是運轉效率可以提高，當其中某一臺主機出現故障時，可以單獨維修而系統仍可以維持運轉。http://m.zhdtlyjq.com
