一、開啟螺桿式壓縮機
開啟螺桿式制冷壓縮機廣泛應用于石油、化工、制藥、輕紡、科研方面的低溫試驗；應用于食品、水產、商業的低溫加工貯藏和運輸；應用于工廠、醫院及公共場所等大型建筑的空氣調節等。因?yàn)樗凶约旱奶攸c(diǎn)，所以一般以壓縮機組型式出售。
1、優點
◎、壓縮機與電動機相分離，使壓縮機的適用范圍更廣。
◎、同一臺壓縮機，可以適應不同制冷劑，除了采用鹵代烴制冷劑外，通過更改部分零件的材質，還可采用氨作制冷劑。
◎、可根據不同的制冷劑和使用工況條件，配用不同容量的電動機。
2、發展趨勢和研究成果
開啟螺桿式制冷壓縮機存在噪聲大、制冷劑較易泄漏、油路系統復雜等缺點。因此，除了在使用氨工質或電力無法供應的情況下，中小型螺桿式制冷壓縮機的發展方向是封閉式機型。
近十幾年以來，開啟螺桿式壓縮機設計制造方面有了很大改進，概括起來有以下幾個方面：
◎、普遍采用內容積比調節機構
圖3-25所示是按三種內容積比Vi=2.6、3.5、5開設的排氣孔口，在工況變化時，通過內容積比調節所得到的壓縮機在全負荷時軸功率的提高率。

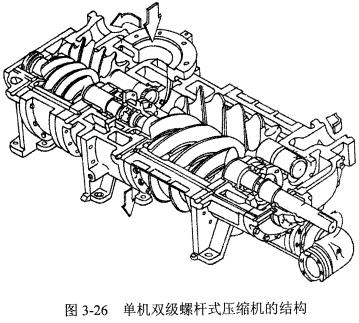

◎、采用單機雙級壓縮制冷裝置采用兩級壓縮系統，設備費用較高，因此，如日本日立制作所、瑞典Stals等公司研制了單機雙級螺桿式壓縮機，如圖3-26所示。
◎、開啟螺桿式壓縮機的小型化








1)改進齒形
2)優化供油量和油質
3)采用滾動軸承和無液壓泵系統
4)采用水冷式電動機
5)采用經濟器系統
二、半封閉螺桿式壓縮機
半封閉螺桿式制冷壓縮機的額定功率一般在10~100kW，在使用R134a工質時，其冷凝溫度可達70℃，使用R404A或R407C工質時，單級蒸發溫度可達-45℃。因此，由于它在冷凝壓力和排氣溫度很高，尤其在壓力差很大的苛刻工況下也能安全可靠地運行，近幾年得到了長足的發展。
半封閉螺桿式制冷壓縮機的特點是：
1、壓縮機的陰陽轉子都采用6:5或7:5齒數，主要提高轉子圓周速度和陰陽轉子高速旋轉時的速度差。
2、油分離器與主機可做成一體化。圖3-27所示壓縮機組的油分離器設置在壓縮機機體內，使得機組裝置緊湊。
3、內置電動機靠制冷劑氣體冷卻，電動機效率大大提高，而且，電動機有較大的過載能力，其尺寸也相應縮小。






1—壓差閥2—止回閥3—油過濾器4—排溫控制探頭5—內容積比控制機構6—電動機7—滾動軸承8—陽轉子9—輸氣量控制器10—油分離器11—陰轉子12—電動機保護裝置13—接線盒

4、壓差供油壓
5、無油冷卻系統。
6、采用噴射液體制冷劑進行冷卻降溫。圖3-28是德國比澤爾公司在半封閉螺桿式壓縮機上的一個應用實例。






1—排氣溫度傳感器2—溫控噴液閥3—視鏡4—電磁閥5—噴油入口

7、微型半封閉螺桿式壓縮機應用變頻器調節輸氣量。同時，除了少量微型半封閉螺桿式壓縮機，大多數半封閉螺桿式壓縮機都設置內容積比有級調節機構。





1—內容積比調節閥2—排氣口3—輸氣量調節活塞4—吸氣口5—經濟器補氣孔口

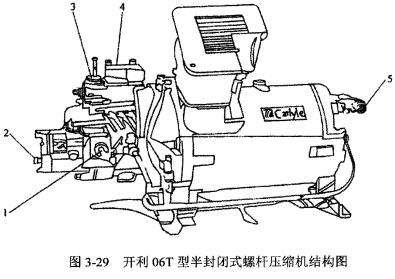

圖3-29是美國開利公司生產的06T系列半封閉式螺桿壓縮機。，


三、全封閉螺桿式壓縮機

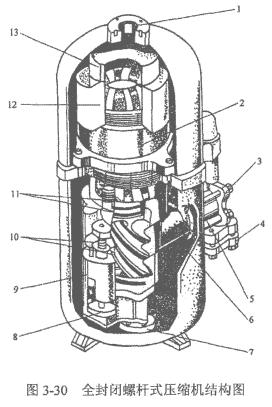

由于制造和安裝技術要求高，全封閉螺桿式壓縮機是近年才得到開發的。圖3-30是美國頓漢—布什（Dunham—Bush）公司用于儲水、冷凍冷藏和空調的全封閉式螺桿制冷壓縮機。




1—排氣孔口2—內置電動機3—吸氣截止閥4—吸氣口5—吸氣止回閥6—吸氣過濾網7—過濾器8—輸氣量調節油活塞9—調節滑閥10—陰陽轉子11—主軸承12—油分離器13—擋油板

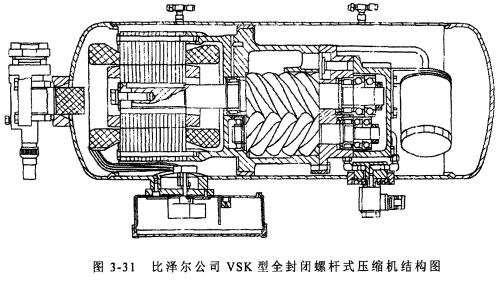

圖3-31是比澤爾公司VSK型系列的全封閉螺桿式壓縮機結構。電動機配用功率10~20kW，它的結構特點是臥式布置，輸氣量調節不設滑閥，采用電動機變頻調節。http://m.zhdtlyjq.com
