單螺桿壓縮機具有結構簡單、零部件少、重量輕、效率高、振動小和噪聲低等優點。目前單螺桿式壓縮機有開啟式和半封閉式兩種。

一、單螺桿壓縮機的工作原理

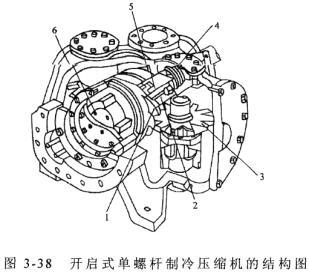

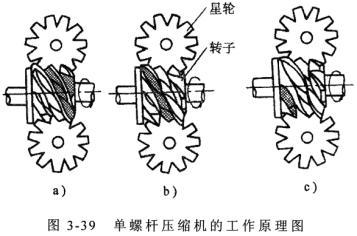

單螺桿壓縮機是利用形似渦輪截面的星輪，與蝸桿轉子（又稱螺桿轉子）相嚙合，故又有蝸桿壓縮機之稱。其開啟式結構如圖3-38所示。圖中由螺桿轉子1的齒間凹槽、星輪3和氣缸內壁組成一獨立的基元容積，猶如往復式壓縮機的氣缸容積，轉動的星輪齒片作為活塞，隨著轉子和星輪不斷地移動，基元容積的大小發生周期性的變化。其工作原理如圖3-39所示。






1—螺桿轉子2—內容積比調節滑閥3—星輪4—軸封5—輸氣量調節滑閥6—軸承








a)吸氣過程b)壓縮過程c)排氣過程
1)吸氣過程（圖3-39a）2)壓縮過程（圖3-39b）3)排氣過程（圖3-39c）。
由上述工作原理可知，單螺桿壓縮機的一個基元容積在旋轉一周內，完成了兩次吸氣、壓縮和排氣循環。

二、結構參數
1、轉子齒槽數和星輪齒數
轉子的齒槽數zl取決于所要求的內容積比。星輪齒片數z2與轉子齒槽數zl相比互為質數，如此選擇的目的是嚙合運動中齒片與齒槽的磨損均勻。
2、星輪齒形
單螺桿式壓縮機轉速較高，星輪齒片和轉子齒槽相對滑動速度大，因此必須選擇潤滑性能良好的星輪齒形，減少星輪齒片的磨損，對提高壓縮機的效率影響很大。星輪的齒形有。
星輪任一齒片從全都進人并封閉轉子齒槽開始，到該齒片全部轉出轉子齒糟為止，所掃過的角度稱為嚙合角。

三、輸氣量和內容積比調節
1、輸氣量調節
單螺桿式制冷壓縮機的輸氣量調節機構主要有轉動環式和滑閥式兩種，它們都是采用將基元容積中的部分工質回流到吸氣腔的方法，來減少基元容積值（推遲壓縮過程的起始位置），從而實現輸氣量的無級調節。







a)滿負荷b)部分負荷

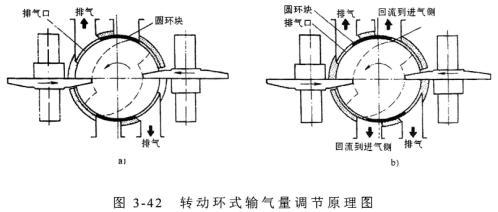

1)轉動環式調節機構轉動環式輸氣量調節機構的結構原理如圖3-42所示。
2)滑閥式調節機構滑閥式輸氣量調節機構的結構原理如圖3-43所示。
2、內容積比調節

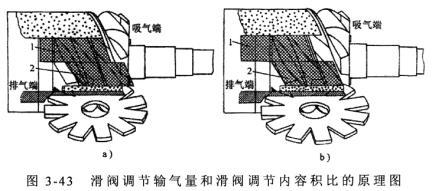

單螺桿式壓縮機內容積比調節原理如圖3-43所示。單螺桿壓縮機輸氣量調節滑閥1與內容積比調節滑閥2可分開單獨動作，實現了工況變化時壓縮機一直在較高效率下運行。







a)滑閥1、2分別處于輸氣量和內容積比最小位置
b)滑閥1、2分別處于輸氣量減小和內容積比增大位置
1—輸氣量調節滑閥2—內容積調節滑閥

四、單螺桿壓縮機及機組的結構特點
（1）降低了噪聲和氣體通過管道系統傳遞的振動。而且，轉子與星輪齒片磨損均勻。
（2）使運轉平穩，軸承受力小，并且減少了轉子彎曲所造成的轉子與殼體間的泄漏。
（3）排氣孔口呈徑向，可使轉子前后端均處于低壓，軸向力可得到平衡。
（4）可用密封性能和潤滑性能好的樹脂材料。
（5）壓縮速度快，泄漏時間短，有利于提高容積效率，減小壓力脈動。

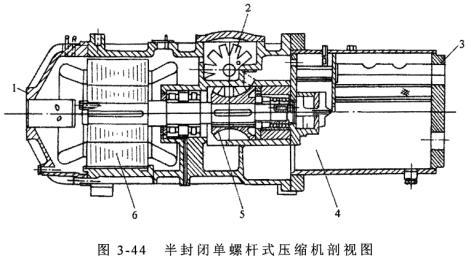

（6）機組結構簡化。為了簡化結構，可采用如圖3-44所示的半封閉單螺桿式壓縮機。
（7）單螺桿壓縮機同雙螺桿壓縮機一樣，在壓縮過程中能進行中間補氣，增大制冷量，提高性能系數。http://m.zhdtlyjq.com







1—吸氣口2—星輪3—排氣口4—油回收裝置5—轉子6—電動機
