正航儀器制氫設備的性能試驗
1.試驗方法
1.1試驗條件
1.1.1制氫設備的性能試驗可在制造廠內或用戶現場進行。
1.1.2被測試的制氫設備須經檢驗合格并具有產品質量合格證。
1.1.3試驗前應對試驗系統做氣密性試驗，試驗要求與方法應符合GB 150和國家勞動部頒發《壓力容器安全技術監察規程》的有關規定。
1.1.4通電試驗前必須用氮?dú)鈱?duì)氫、氧氣運行系統進行吹除、置換，吹除后的系統內含氧量不得大于1%(體積比)。
1.1.5性能試驗現場的防爆要求應符合GB 50177的規定。
1.1.6制氫設備性能試驗應在設備連續穩定運行4h后進行，測試氣體產量、純度和單位制氫直流電耗須同步進行，每30min測試一次，連續測4次，取其平均值。
1.2試驗用儀器、儀表
1.2.1試驗用儀器、儀表應具有生產廠或計量部門有效期檢定合格證。

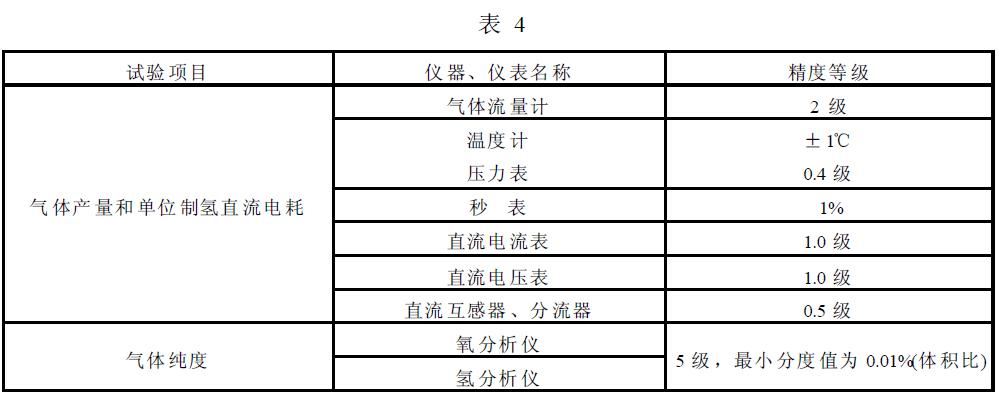

1.2.2試驗用儀器、儀表精度應不低于表4的規定。

1.3性能試驗
1.3.1氫、氧氣體產量
氫、氧氣體產量的測試可采用氣體流量計、容積法和電流測試值計算法，氫氣產量亦可采用氧氣產量測試值的加倍計算。三種方法等效。當供需雙方發生爭議時，由國家認可的產品質量監督檢測中心仲裁。
1.3.1.1氫、氧氣體產量測試可采用適用于氫氧氣體介質的氣體流量計，并應符合相應的流量計標準或檢定規程的規定。
1.3.1.2容積法測試氣體產量按附錄A(標準的附錄)的規定。
1.3.1.3電流測試值計算法按附錄B(標準的附錄)的規定。
1.3.2氫、氧氣體純度
1.3.2.1氫、氧氣體純度測試應分別符合GB 3634 和GB 3863 的規定。
1.3.2.2氫、氧氣體純度亦可采用氫、氧分析儀測試，應符合附錄C(標準的附錄)的規定。
1.3.2.3氫、氧氣體純度測試的取樣部位應在制氫設備的氫、氧氣體取樣口。
1.3.3單位制氫直流電耗
1.3.3.1制氫設備單位制氫直流電耗指制取 1 m3氫氣電解槽所消耗的電能，計算按式(1) 進行。

式中：
H2W——單位制氫直流電耗，kW·h/m3；
I——電解槽總直流工作電流，A；
U——電解槽直流工作電壓，V；
H2Q ——測試期間氫氣產量，m3/h；
T——測試時間，h。
1.3.3.2電流和電壓測試方法
1.3.3.2.1用電流表測試流過電解槽總直流工作電流，測試部位在電解槽兩端或直流變換器的直流接線點。
1.3.3.2.2電解槽的直流工作電壓的測試部位在電解槽正負極接點。
