導波光學系統設計－運用Beamprop軟件設計光纖

設計性實驗

一、實驗目的

熟悉光纖結構及光纖導光的基本原理、熟悉光纖中的模式。

二、實驗內容

理解光纖的基本原理，仿真計算光纖中的模式分布、截至波長、基模場分布。

三、實驗儀器

計算機、導波光學系統設計軟件Beamprop。

四、實驗原理

1．波束傳播法介紹

波束傳播法是常用的設計和模擬波導傳輸特性的方法。波束傳播法求解時需要兩個基本的已知條件，即波導結構的折射率分布和波導輸入端的輸入光波的場分布和。用該算法對確定的波導傳輸進行數值模擬計算時還需要已知以下輸入變量：

(1)計算區域 ，和

(2)橫向柵格尺寸Δx和Δy；

(3)縱向步進Δz。

在標量近似的情況下，波導中的光波可用表征單色光波的亥姆霍茲方程表示：

 (1)

這里標量電場被表示為式 (1)中表示空間相關的波數，其中表示自由空間的波數，表示波導的折射率分布。

除了標量假設外，式 (10 )是精確的。在通常的波導傳輸中，光場φ沿波導光軸傳輸時變化較快的變量是相位。設光是沿波導的Z軸傳輸，為了便于分析迅速變化的相位變量，通過下式引入一個所謂的慢變化場u，

          (2)

式中是表征場φ中的平均相位變化的一個常數，它被稱為參考波數。利用參考波數可以由表征出參考折射率，其中表示真空中的波數。把式 (2)代入亥姆霍茲方程 ( 1) 可以得到表征慢變化場u的方程：

    (3)

上式除了用慢變場用u表示外，其意義完全等效于精確的亥姆霍茲方程。設場u隨z的變化非常慢，以致式 (3)中的第一項相對于第二項而言可以忽略。在此假設情況下式 (3)可以簡化為

 (4)

這是光束傳播法應用于三維(3D)波導的較基本的傳輸方程。對于二維(2D)波導，只要忽略式 (4)中的y變量即可。給定輸入場，即可根據式 (4)求出光波在波導z>0中的演變。

式 (4)是一個差分方程。利用有限差分技術，垂直于波導傳輸方向z的任意一個離散的橫截面xy上的任一個離散的點處的場都可以得到準確的表示。給定一個z平面上的場分布就可以通過數值迭代的方法求出沿傳播方向的下一個z平面上的場分布。為了簡化分析過程，下面用二維標量場進行數值分析，三維場只需增加一個變量即可。

設表示第n個縱向平面上的第i個橫向柵格點處的場分布，并且縱向平面之間的間隔和橫向柵格點之間的間隔分別為Δz和Δx。根據Grank-Nicholson 方法，在波導縱向已知的第n個平面和未知的第n+1個平面之間的中央平面上式 (4)可表示為

 (5)

上式中表示標準二階差分因子，。通過(5)從而可求解出波導傳輸方向任意位置處的場分布。

2．Rsoft CAD軟件介紹

BPM計算方法也有多種形式，其中有限差分波束傳播法（FD-BPM）得到了較廣泛的應用，FD——BPM可以實現很準確的設計計算，同時可以允許較大的計算步進。由Hadley發明的透明邊界條件方法和基于Pade近似算符的大角度計算方法使得FD-BPM的功能更加強大。我們使用的軟件主要基于這種方法。

BPM在Rsoft CAD Layout 環境中運行，正如大家所看到的這一環境下可以運行多個組件，我們使用的只是BPM。為了很好地使用該軟件大家需要閱讀Rsoft CAD Layout和BeamPROP的使用手冊。

 2.1 Rsoft CAD Layout介紹

圖1  Rsoft CAD軟件界面

界面如圖1所示,界面中有菜單和快捷工具欄，所有的操作都通過菜單和工具欄來完成。設計開始我們需首先創建一個文件，在文件界面中可以繪制波導。波導主要有2D 和3D兩類，2D 波導相當于只有兩維坐標的約束，在Y方向無限延伸。3D波導又分為4種：光纖,通道channel，擴散diffused，脊波導rib，多層波導multilayer。

波導的寬度和高度也可以隨著Z坐標變化，這樣波導看上去就是錐形了，即起點和終點的寬度（或高度）不一樣。本軟件把這種情形稱為Taper，相應有Width Taper，Height Taper。如果使用了這兩個Taper，波導的起點和終點的寬度（或高度）必須人為設置成不一樣，設置項為starting vertex和ending vertex。（在選定的波導上點擊鼠標右鍵）當然Z坐標的變化也可以采用Taper，這時起點和終點的Z坐標不一樣，波導看上去可能就彎曲了，這一項稱為Position Taper。另外，折射率隨Z坐標也可以變化，稱為Index Taper，設置相似。需要說明的是，Height Taper和Index Taper在CAD Layout中不能直接看出，通過顯示折射率圖形可以觀察Index Taper。

2.2  BeamPROP介紹

BeamPROP工作在ＣＡＤ?。蹋幔铮酰艚缑嬷?，采用ＢＰＭ計算方法，前面已經介紹了ＢＰＭ計算方法。這里介紹幾個方面的內容: 路徑(Pathway)、監視器(monitor)、輸入場(launch field)、仿真(simulation) 。在左邊工具條上可以找到相應的按鈕。

Pathway是設計者需要觀察光波傳輸情況的一條路徑,Pathway的定義不改變波導的結構。通常一條路徑應該包括廣場輸入部分的波導,你希望對光場進行觀察的位置的波形,可以定義多條路徑,軟件自動編號。

監視器(monitor)與Pathway相聯系,觀察指定Pathway中(或輸出端)的光場， 就相當于實驗中的示波器，可以定義多個monitor,軟件自動編號，輸入場(launch field)是仿真時必不可少的,是計算的初始條件。

3 光纖結構與單模條件

光纖通常由纖芯和包層組成，纖芯折射率大于包層折射率。如圖2所示。本實驗設計圖2所示的階躍折射率光纖。光纖中通常能傳輸多個模式，不同模式的場分布不同，基模場分布如圖3所示。

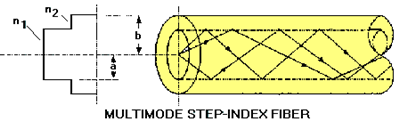

圖2 光纖的結構

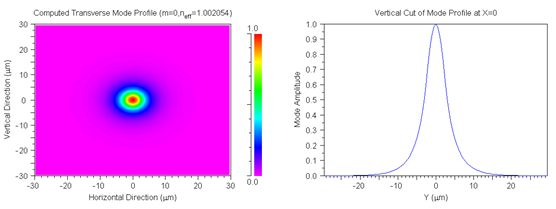

圖3  光纖中基模（HE11模）場分布

光纖中單模傳輸?shù)臈l件為

，                             （1）

其中，為歸一化頻率，表示為

  。                        （2）

可見，光纖中的模式與傳輸波長、光纖半徑、芯層折射率、包層折射率有關。由（1）和（2）式可得光纖的截止半徑為

  。                          （3）

五、實驗步驟

1 設定待設計光纖的參數，包括傳輸波長、光纖半徑、芯層折射率、包層折射率等。

2 啟動Rsoft CAD，建立一個文件，設計一階躍折射率光纖，如圖4所示。

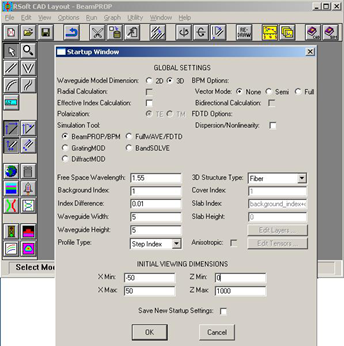

圖4  建立一個文件

3 計算光纖中的模式分布。

4 改變波長，進行仿真，求得截止波長

5按第1步給定的傳輸波長、光纖半徑、、包層折射率，由式（1）和（2）確定一滿足單模傳輸條件的芯層折射率。仿真計算該單模光纖的基模場分布。
