光電報警系統設計實驗

設計性實驗

一、實驗?zāi)康?/span>

1、練習自擬簡單的光電報警系統設計實驗；

2、對影響光電探測性能的各種參數進行探討，以求較大限度地發揮系統的探測能力。

二、實驗內容

自擬簡單的紅外光電報警系統。

三、預備知識

光電報警系統設計模塊備有+5V，-5V直流穩壓電源，為光電報警系統設計提供電壓。本實驗?zāi)K還配有各類參數的電阻、電容，以及100K的電位器和設計過程中可能用到的元器件放在面板上，供設計者選用，可供學生配合其它元件自己動手搭建實驗之用，提高學生動手動腦能力。

光電報警系統設計模塊操作示意圖如圖1所示：

光電報警系統設計實驗

圖1 光電報警系統設計模塊操作示意圖

四、實驗儀器

1、紅外發射二極管 BT401 1只

2、光敏二極管 2CU2B 1只

3、光電報警系統設計模塊 1套

4、連接導線 60 根

5、直流穩壓電源 1個

五、實驗原理

光電報警系統是一種重要的監視系統，目前其種類已經日益增多。有對飛機、導彈等軍事目標入侵進行的報警系統，也有對機場、重要設施或危禁區域防范進行報警的系統。一般說來，被動報警系統的保密性好，但是設備比較復雜；而主動報警系統可以利用特定的調制編碼規律，達到一定的保密效果，設備比較簡單。

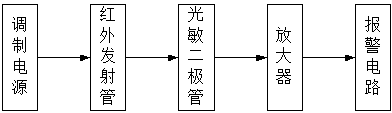

本系統可由圖2所示的五個部分組成。調制電源提供紅外發射二極管確定規律變化的調制電流，使發光管發出紅外調制光，在一定距離以外用光電二極管接收調制光。轉換后的信號經放大，檢波后控制報警器，全部實驗電路自擬。下面對調制電源和檢波、報警電路各舉一個簡單的例子，也可選用于系統中。

1、用NE555定時器構成多諧振蕩器作調制電源。

NE555集成電路用它構成占空比為50%的多諧振蕩器原理圖如圖3所示。下面對照電路圖簡述其工作原理及參數選擇。

圖3 多諧振蕩器原理圖

在前半周期，V1通過R2、D對C1充電，由于二極管D的作用，電流不經過R1，因此其充電時間T1為：

而在后半周期，電容放電時，二極管反向電阻無窮大，555內部的三極導通，電流通過R1至7腳直接放電，此時其放電時間T2為：

當A點電壓上升到上限閾值電壓（約）時，定時器輸出翻轉成低電平。這時，A點電壓將隨放電而按指數規律下降。當A點下降到下限閾值電壓（約）時，定時器輸出又變成高電平，調整、的電阻值得到嚴格的方波輸出。當R1=R2時，輸出為方波信號。其輸出頻率為：

參考值：=0.1µF，

。

用NE555組成振蕩器來作紅外發光管BT401時，由于紅外發光管BT401的工作電流在30mA以上，因此一定加一個三極管驅動電路。使輸出電流大于或等于紅外發光管的最小工作電流。其驅動電路的參考電路圖如下圖4：

圖4 驅動電路

2、信號放大及報警用參考電路原理

電路如圖所示，先用構成一個放大電路，將光敏二極管所接收的電流信號放大。再用構成一個比較器，放大器的正端加2V左右偏壓，負端加信號電壓。當光線未阻斷時，從放大器來的交流信號經二極管檢波電路，再經低通濾波器后得到直流電壓，使后面的放大器負輸入端電位大于或等于正輸入端電位。則放大器輸出電壓近似為零，LED管截止，當光線被阻斷時，信號消失。放大器只有正端加正電壓，輸出為正電壓，LED指示管導通發出紅色光（或發聲）以示報警。電阻是LED限流電阻。
