電光調制實驗

一、實驗?zāi)康?/span>

1、了解鈮酸鋰電光調制器的結構和工作原理；

2、掌握此調制器的使用方法；

3、學習此調制器的典型運用。

二、實驗內容

組裝電光調制實驗裝置，調節理想工作狀態，觀察實驗現象。

三、實驗儀器

1、鈮酸鋰電光調制器                                                     1套

2、起偏器                                                               1個

3、檢偏器                                                               1個

4、1/4波片                                                              1個

5、He-Ne激光器（帶電源）                                               1臺

6、光電探測器                                                           1個

7、ZY60電光調制器信號源                                                1臺

8、20MHz 模擬雙蹤示波器                                                1臺

四、實驗原理

電光調制是利用某些晶體材料在外加電場作用下折射率發生變化的電光效應而進行工作的。用來作為調制元件的晶體必須按相對于光軸的一些特殊方向進行切割成長方形或圓柱形等形狀。當電場加在晶體上時，其折射率的變化可能是線性效應（普克爾效應），也可能是平方效應（克爾效應）。

加電場的方向通常有兩種方式：一是電場沿著晶體主軸（光軸方向），使電場方向與光線方向平行，產生縱向電光效應；二是電場方向沿著其他任意主軸方向，即取通光方向與電場方向垂直，產生橫向電光效應。本實驗是利用晶體在外加電場作用下，折射率的變化與電場大小成正比的線性電光效應進行調制。

1、橫向電光效應

由晶體光學原理可知，對于橫向電光效應，在加上電壓之后，晶體旋轉后的兩個主軸方向和方向的折射率要發生變化，不再相等。因而沿和方向振動的光的傳播速度也不相等，這樣在經過長為厚為的晶體后要產生相位差。經數學推導，有如下表達式：

上式中第一項表示天然雙折射造成的相位差，第二項由電光效應引起，為電光延遲。是光通過晶體在主軸和方向傳播的相位差；V是沿垂直晶體光軸方向加上的電壓。為晶體的橫向半波電壓，對一定傳播長度而言，與晶體的厚度成正比，晶體越薄，則橫向半波電壓越小，越容易實現電光調制。

2、橫向電光調制器結構

典型的電光振幅調制器結構如圖1所示。P、Q分別為起偏器和檢偏器，能將尋常光轉換為與偏振片偏振方向相同的偏振光。二者結構相同，但偏振方向相互垂直。P的偏振方向平行于晶體的x主軸，Q的偏振方向平行于晶體的y主軸。在P、Q之間放置鈮酸鋰電光晶體和1/4波片。

3、調制原理

加上橫向電場后，鈮酸鋰電光晶體的感應主軸分別旋轉到與原主軸成45º的夾角方向和。入射光經過P后分解成沿和軸兩個相位和振幅都分別相等的分量。若入射光的輸入光強，則輸出光強=22sin2(/2)。所以透過率：

圖2 電光信號調制曲線

由T-V曲線圖可以看出，其關系曲線是非線性的，所以必須選取合適的調制工作點，否則調制光強將發生畸變。但是在附近有線性關系，因此在實際使用時，必須設法使調制器工作在這段線性部分。在中間加入1/4波片，使得在和兩個分量間的相位差＝π/2，此時透過率為：

式中電壓V在直線部分變動，由于調制電壓值一般遠小于半波電壓,即,因而上式可近似為

這表明在一個小的正弦調制電壓的作用下，就會使已調制光波的強度變化與調制信號成線性關系，那么光強的變化就能正確的反映信號的變化。當V＝0時，透過光強I＝0；當時，透過光強最大；時，透過的光強為最大值的一半。

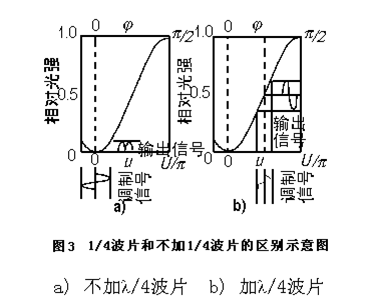

圖3為加波片和不加波片的區別示意圖

由圖可見,加波片相當于給調制器增加了一個直流偏壓,從而使調制器的工作點移到這一中心點，在此工作點附近，輸出光強度隨外加電壓的變化近似線型，于是很小的正弦信號就能引起不畸變的正弦輸出調制光強。

五、注意事項

1、ZY605電光調制器的信號源的輸出有100V以上的高壓，采用示波器測試時應10倍衰減后才能觀察到信號特征。

2、請勿與信號源的輸出端接觸，以免發生觸電事故。

3、請勿將激光器照射人眼，以免造成傷害。

4、電光調制儀器屬于精密儀器系列，實驗操作過程中應輕拿輕放，以免損壞儀器。

六、實驗步驟

1、 實驗裝置如圖4所示；

圖4  實驗裝置

2、按如圖所示布置好光路的各元器件，打開氦氖激光器電源開關，調整底座高度，使輸出的光束依次通過起偏器、電光調制晶體、波片、檢偏器后，光束落在探測器接收區域，將探測器與示波器的CH1/CH2相連，直接觀察此時有無光照的情況下示波器波形的變化；

3、將ZY605電光調制器信號源的信號輸出CH1/CH2輸出電纜線鱷魚夾與示波器的探頭CH2/CH1相連，打開信號源開關，將信號源的輸出信號設置為峰-峰值=80V左右，頻率設置為1KHZ，關閉電源；

4、將ZY605電光調制器信號源的信號輸出CH2輸出電纜線與電光調制器相連；（注意：在連線過程中請勿動各裝置的位置。）

5、打開信號源開關，調整起偏器和檢偏器，使之成正交，再調整1/4波片，觀察示波器的波形，直到調制出來的波形清晰且無失真為止；

6、改變信號源的輸出頻率，讓低頻信號源輸出一定頻率的正弦波，此時在示波器上便

可以觀察到調制光的波形，記錄所觀測到的波形；

7、調節此正弦信號的幅度，記錄波形的變化；

8、關掉各供電電源，結束實驗。

七、思考題

1、上述實驗可否去掉1/4波片，采用在低頻信號上加直流偏壓的方式實現該實驗？若不行，請說明理由？若行，本試驗為什么不采用此種方法？

2、實驗過程中去掉起偏器或檢偏器能否觀察到實驗現象？簡述其原因。
