光電池伏安特性測試

一、實驗?zāi)康?br /> 1、加深對光電池的工作原理的理解；
2、進一步熟悉光電池的基本應用；
3、理解光電池的伏安特性并掌握其測試方法。

二、實驗內容
光電池在照度一定的情況下的輸出電流與電壓隨負載變化的關系測試。

三、實驗儀器
1、光電探測原理實驗箱                                                    1 臺
2、連接導線                                                              若干

四、實驗原理
相同照度下，光電池的輸出電流和電壓會隨負載的變化而變化。

五、實驗注意事項
1、電壓表選擇2V檔，電流表選擇200μA檔；
2、連線之前保證電源關閉。

六、實驗步驟

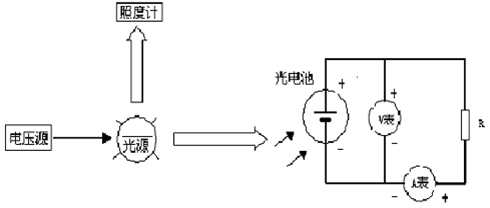

實驗裝置原理框圖如圖5.1所示。
                     圖  5.1
1、負載選擇RL1=2.4KΩ。將“光電池電壓輸出＋”端與電阻RL1任一端連接，電阻RL1另一端與電流表“＋”端相連，電流表“－”端與“光電池電壓輸出－”端相連，再將電壓表兩端與“光電池電壓輸出”兩端用導線相連接（注意極性不要接反）。“光照度調節”旋鈕逆時針調節至最小值位置。將電壓表選擇2V檔，電流表選擇200μA檔。
2、打開電源，將光照度調節至50Lx，記錄電流表和電壓表讀數，填入表5.1。
3、將負載Ｒ換成分別換成RL2、RL3、R1和R2，阻值分別為5.6 KΩ、10 KΩ、51KΩ和100 KΩ，重復步驟1和2，分別記錄電流表和電壓表的讀數，填入表5.1。關閉電源。

負載（Ω）	2.4Ｋ（RL1）	5.6Ｋ（RL2）	10Ｋ（RL3）	51Ｋ（R1）	100Ｋ（R2）
電流（μA）
電壓（mV）

表  5.1
4、作出光電池的光生電流和光生電壓隨負載變化的V-I曲線。
5、改變光照度為100Lx、200Lx、300Lx，重復上述步驟，分別填寫表5.2、5.3和5.4。
6、比較四條曲線有什么不同，并分析原因。

負載（Ω）	2.4Ｋ（RL1）	5.6Ｋ（RL2）	10Ｋ（RL3）	51Ｋ（R1）	100Ｋ（R2）
電流（μA）
電壓（mV）

表  5.2

負載（Ω）	2.4Ｋ（RL1）	5.6Ｋ（RL2）	10Ｋ（RL3）	51Ｋ（R1）	100Ｋ（R2）
電流（μA）
電壓（mV）

表  5.3

負載（Ω）	2.4Ｋ（RL1）	5.6Ｋ（RL2）	10Ｋ（RL3）	51Ｋ（R1）	100Ｋ（R2）
電流（μA）
電壓（mV）

表  5.4
    7、實驗完畢，關閉電源，拆除所有連線。

七、實驗報告要求
1、根據實驗測試記錄，在坐標紙上畫出各伏安特性曲線圖，并分析實驗現象。
2、寫出完成本次實驗后的心得體會以及對本次實驗的改進意見。

八、思考題
對不同照度下的四條伏安特性曲線進行分析比較，看看有什么區別？產生這些區別的原因是什么？
