光電池光電特性測試

一、實驗?zāi)康?br /> 1、了解光電池的工作原理和基本使用方法；
2、掌握光電池的伏安特性及其測試方法。

二、實驗內容
1、光電池開路電壓特性測試；
2、光電池短路電流特性測試。

三、實驗儀器
1、光電探測原理實驗箱                                                  1 臺
2、連接導線                                                            若干

四、實驗原理
1、結構原理
光電池是一種直接將光能轉換為電能的光電器件。光電池在有光線作用時實質就是電源，電路中有了這種器件就不需要外加電源。 ?

光電池的工作原理是基于“光生伏特效應”。它實質上是一個大面積的PN結，當光照射到PN結的一個面，例如P型面時，若光子能量大于半導體材料的禁帶寬度，那么P型區每吸收一個光子就產生一對自由電子和空穴， 電子-空穴對從表面向內迅速擴散， 在結電場的作用下，最后建立一個與光照強度有關的電動勢。 圖4.1為硅光電池原理圖。其中 結構示意圖； (b) 等效電路。
                    圖 4.1  硅光電池原理圖
2、光電池基本特性
(1) 光譜特性 光電池對不同波長的光的靈敏度是不同的，如圖4.2。
















圖 4.2  硅光電池的光譜特性

(2) 光照特性  光電池在不同光照度下， 其光電流和光生電動勢是不同的，它們之間的關系就是光照特性，如圖4.3。










圖 4.3 硅光電池的光照電流電壓特性

五、注意事項
1、當電壓表和電流表顯示為“1＿”是說明超過量程，應更換為合適量程；
2、連線之前保證電源關閉。

六、實驗步驟
1、開路電壓特性測試

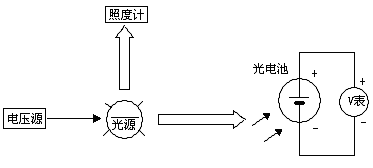

實驗裝置原理框圖如圖4.4所示。



圖  4.4
（1）將“光電池電壓輸出＋”端與電壓表“＋”端相連，“光電池電壓輸出－”端與電壓表“－”端相連。電壓表檔位調至2V檔，“光照度調節”旋鈕逆時針調節至最小值位置。
（2）打開電源開關 。順時針調節“光照度調節”旋鈕，逐漸增大光照度，記下不同光照度下的開路電壓值，填入表4.1。

光照度（Lx）	0	10	30	50	100	200	300
光生電壓（mV）

表  4.1
（3）關閉電源開關，照度值調至最小，拆除所有連線。
（4）作出光照度—開路電壓特性曲線。
2、短路電流特性測試

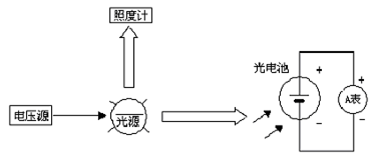

實驗裝置原理框圖如圖4.5所示。

                                圖  4.5
（1）將“光電池電壓輸出＋”端與電流表“＋”端相連，“光電池電壓輸出－”端與電流表“－”端相連。電流表檔位調至20μA檔，“光照度調節”旋鈕逆時針調節至最小值位置。
（2）打開電源開關。順時針調節“光照度調節”旋鈕，逐漸增大光照度，記下不同光照度下的短路電流值，填入表4.2。

光照度（Lx）	0	10	30	50	100	200	300
光生電流（μA）

表  4.2
（3）關閉電源開關，照度值調至最小，拆除所有連線。
（4）作出光照度—短路電流特性曲線。

七、實驗報告要求
1、根據實驗測試記錄，在坐標紙上畫出光照度—開路電壓特性曲線和光照度—短路電流特性曲線圖，并分析實驗現象。
2、寫出完成本次實驗后的心得體會以及對本次實驗的改進意見。

八、思考題
比較光照度-開路電壓和光照度-短路電流曲線的異同，并對兩條曲線進行分析。
