本系統是以微控制器P89CS1RD2BN為核心的控制系統，能自動控制一年時間中溫室內溫濕度，用戶可以以小時為單位設定溫濕度值。用戶根據溫室內種植的作物種類在本控制系統中輸入來源于農業專家經驗的溫濕度數據((1年的時間內以每一小時的溫度和濕度值)，溫濕度控制系統按照系統數據庫中的數據智能控制溫室內溫濕度。另外，該系統在控制溫室內溫濕度的同時，自動記錄溫室內實際環境的溫濕度值作為資料數據保存，以便將來農業專家制定更合理的作物生長溫濕度數據，作為下一循環的理想值，使系統能夠更好地管理和控制溫室內溫濕度控制系統工作。




一、硬件系統組成

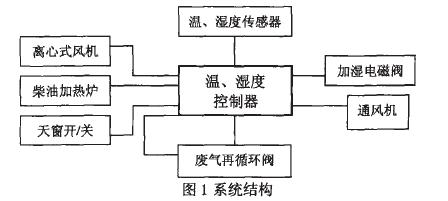

根據所需的功能和技術指標設計硬件系統(附圖I所示)，由于被控制的對象都是電動機、電磁閥、電磁開關等強電設備，而控制器使用環境又比較惡劣，為了提高控制系統的可靠性，控制器輸出接口使用固態繼電器，固態繼電器包含有光電隔離器和可控硅，它有很好的隔離效果，把強電和弱電進行電隔離，再有可控硅可以減少?gòu)?qiáng)電對弱電干擾，提高系統可靠性。
1、MCU模塊
為了使電路力求簡潔，減少芯片數量，減少占用空間，節省功耗，提高系統可靠性，微控制器選用Philips公司生產的P89C51 RD2BN。該芯片與8051完全兼容，在芯片內部集成了許多功能部件，如UART，定時器、看門狗定時器和64I}B的FLASH存儲器等，這些功能可以很好的滿足本溫濕度控制系統的需要。特別它可用于大量的實時數據的記錄。這使得本溫濕度控制系統的硬件系統變的非常的緊湊，大大提升了整個系統的可靠性。由于P89CS1RD2BN是在系統編程(ISP)和在應用中編程((IAP)的微控制器，使得本系統能夠方便的在線更新升級軟件。從而達到更新升級整個控制系統的目的。
2、輸入模塊
該模塊的主要功能是將大棚內的溫、濕度傳給計算機。傳統的輸入模塊是由溫、濕度傳感器、專用放大器和ADC組成。由于它們處理的是模擬信號，容易受干擾和溫漂的影響，造成精度和可靠性不高。而且，若要在大棚內幾處測量溫度和濕度，就必須要多個傳感器、放大器和多根信號傳輸線，導致系統安裝和維修難度增大，故障率增高。在本系統的輸入子系統中采用先進的數字式溫濕度一體化傳感器(LTM 8901)。它特點是直接輸出數字量，無須信號放大電路和ADC。另外它采用“一線總線”制，在一根數據線上可以接收、發送數據，并且可以掛接多個傳感器，微控制器通過區別不同的傳感器序號來識別各測溫濕點。
3、數據存儲模塊
該模塊是利用微控制器P89C51 RD2BN內部的FLASH存儲器，使控制器既能在線修改1年內天數的任意1小時溫濕度的設定值，又能記錄大棚內每小時的平均溫度和平均濕度值，而且要求斷電數據不掉失?？刂破饕涗浀臄?shù)據較多(1年內，每天24小時，每小時都有一個溫度和濕度設定值，還要記錄1年內每小時大棚溫度和濕度平均值)。若采用每個數據1個字節(即1B)共需365x24x2x2=35040B，再加一些其它需要存儲的數據，故采用具有64I}BFLASH存儲器的P89CS1RD2BNo
4、控制輸出模塊
控制器的控制對象較多[加濕電磁閥、天窗電機開、天窗電機關、通風機、加熱爐、加熱爐風機和廢氣再循環(EGR)熱交換電磁開關」，安排了8個輸出固態繼電器(1個備用，以便擴充新的控制對象)。輸出固態繼電器采用SV。為了提高整機的可靠性，在控制輸出模塊中加入光電禍合器，使前級與后級間沒有電的聯系。采用晶體管陣列MC1413驅動繼電器，使電路更加整潔。
5、時鐘模塊
控制器按預先設定的理想溫度值和理想濕度值，根據當前時間進行控制，所以控制器需要準確的時鐘。在時鐘模塊中采用專用時鐘芯片SD2001，它是一種具有內置晶振、支持I2C總線接口的高精度實時時鐘芯片。該系列芯片可保證時鐘精度為士4ppm，即年誤差小于2分鐘；該芯片內置電池，其中內置充電電池在一次充滿情況下可保證內部時鐘走時時間超過一年以上。選用了高精度時鐘芯片SD2001保證了整個系統有準確的時鐘。
二、控制系統軟件設計
本控制系統軟件包括以下模塊：初始化模塊、顯示輸出模塊、鍵盤處理模塊、數據采集模塊、數據處理模塊、控制決策模塊、實時時鐘模塊和通訊模塊。數據格式的選擇：為了減少數據存儲的空間，我們對采集到的溫濕度數據進行了一些處理，以節省數據的存儲空間。本系統依據數據庫的獨立性原理，把數據從程序分離出來，設立了一個數據庫管理模塊專管理。這些數據的輸入有兩種方式，其一是在上位機編輯后下載到微控制器的FLASH中，其二是在下微機中直接編輯存儲到FLASH中。這都是利用了P89CS1RD2BN微控制器的在應用中編程(IAP)的功育旨。
1、控制策略
在過程控制系統中，控制策略是系統的核心。由于溫濕度過程控制器的控制參數和控制對象較多，而且各控制對象的性質差異較大，而且各控制參數和控制對象相互牽連，采用常規的數字PID算法、大林算法或模糊算法都比較困難，而且由于控制參數很難確定，控制效果也不一定理想，故采用創新的模擬操作員方式一有回差的乒乓控制。此法的程序結構簡單，模仿操作人員操作，到達溫濕度控制點關閉控制對象；低到一定值(可調)則開啟，周而復始工作。系統就能按設定的理想曲線平穩地智能控制溫室環境的溫濕度。系統中設定的溫濕度值來源于農業專家理想的數據。在控制時，根據系統測量數據結果和被存儲的專家對不同作物提供的理想數據來智能控制被控對象的運行，以使溫室溫濕度值處在作物生長的狀態。
2、循環控制周期
鑒于大棚對溫、濕度‘賡險較大，并且作物對溫、濕反應時間并不敏感，而大多數控制對象(如加熱爐、天窗等)又不能頻繁開閉，在本控制器中，控制周期為5分鐘。延時顯示模塊等待一周期5分鐘，這期間進行測量并顯示當前的溫、濕度值。
微控制器溫室環境溫濕度程序控制系統是一種智能控制器，采用新型數字式溫濕度一體化傳感器和P89CS1RD2BN微控制器構成的溫室溫濕度過程控制系統，具有硬件結構簡單、價格低廉，使用、拆裝和維修方便，測溫、濕度數據穩定性好等優點。是替代傳統溫濕度控制方式的理想系統，并可用于其他溫濕度環境自動控制，具有較好的應用前景。http://m.zhdtlyjq.com
