一、試驗原理
ISO 14556：2000(E)與GB/T229的本質上區別在于對沖擊功的定義不同。

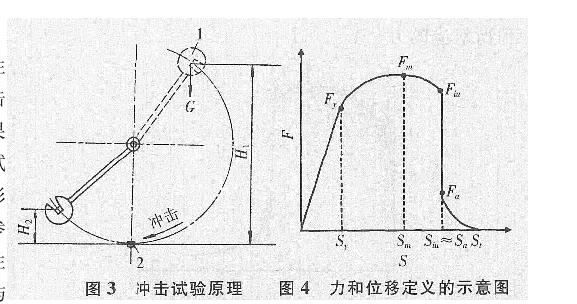

ISO 14556：2000(E)把功定義為：通過擺錘一次打斷夏比沖擊試樣，測出沖擊力一位移曲線，該曲線下的而積為沖斷試樣消耗的總能量(即沖擊功)。這個定義與功的物理概念一致。GB/T 229中沖擊功是根據GB/T 3808用能量守恒原理定義的：沖斷試樣所消耗的總能量等于擺錘在初始位置的勢能與試樣斷裂后完成個半周期時的勢能之差。更確切的定義(如圖3)是：將具有一定質量G的擺錘舉至一定高度H，使其獲得一定的勢能G"H，釋放擺錘沖擊試樣，擺錘抬起的高度為HZ，其剩余能量為G"HZ，擺錘沖斷試樣實際消耗能量為G"H，-G"HZ=GCH，-HZ)，即為沖斷試樣所消耗能量，稱為沖擊功，以A、表示。這個定義沒有反映出試樣沖斷過程中的受力和位移大小，也沒有給出沖擊能量在沖斷試樣過程中的變化。因此，它也就不可能反映出材料在沖斷過程中的彈性、塑性和斷裂的變化過程。相反，儀器化沖擊試驗機測出的沖擊力一位移曲線及其力、位移和能量特征值，不僅把這一過程形象地用曲線表述出來，而且給出了定量的材料性能數據。
二、儀器化標準的術語和符號
儀器化標準中術語和符號共計25個，本文僅對與沖擊性能有關的予以介紹(見圖4).
1、力特征值
包括屈服力Fx，、力F、不穩定裂紋擴展起始力Fu和不穩定裂紋擴展終比力Fo
2、位移特征值
包括屈服位移、位移Sn，、不穩定裂紋擴展起始位移Su}不穩定裂紋擴展終比位移S及總位移S。
3、能量特征值
包括裂紋形成能量(功)y、裂紋擴展能量W。和總沖擊能量W。上述術語中，除總沖擊能量(即沖擊功)外，國標GB/T 229中均未提到，也就是說儀器化沖擊試驗方法中，至少多了十幾個反映沖擊性能的新參數。其中非常重要的，也是較基本的是4個力特征值和3個功的特征值。它們定量的表征了材料在沖擊過程中的彈性、塑性和斷裂過程的性能，這也是新標準的突出特點。





三、試驗設備及儀器

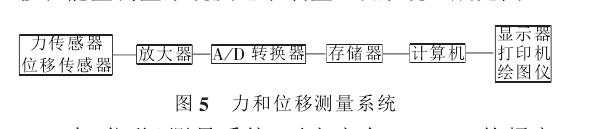

新標準與GB/T 229中對試驗機的要求是一致的，均應符合GB/T 3808檢驗標準的規定精度要求。其不同點在于，儀器化沖擊試驗機增加了力、位移和能量測量系統及記錄裝置。該系統組成見圖5。力(位移)測量系統，至少應有100 kHz的頻率響應，對鋼試樣其信號上升時間t應不大于3.5。態信號的數字轉換至少有一個8位模數轉換器，其采樣頻率必須在250kHz以上。推薦采用12位模數轉換器。應該指出，位移傳感器系統信息的特性應與力測量系統一致，以使二者記錄系統同步。






四、力一位移曲線的評定及力特征值的確定

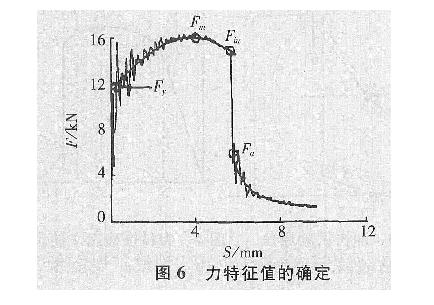

新標準對力一位移曲線評定提出了一些注意問題和方法。由于力傳感器、試樣和支座之間在受力時的相互作用，疊加有振蕩信號，給求力特征值帶來一定困難。為減少或去掉振蕩影響，采用了擬合曲線方法，使之再現曲線的原始狀態，如圖6所示，用擬合曲線通過振蕩曲線再現沖擊力特征值。力特征值的確定如下。
a.屈服力：力一位移曲線上第二個峰急劇上升部分與擬合曲線的交點所對應的力。
b.力：穿過振蕩曲線的擬合曲線上力值所對應的力。






c.不穩定裂紋擴展起始力：擬合曲線與力之后曲線急劇下降開始時的交點所對應的力。如果該點與力重合，則凡廠式，(見圖7的C和D型力一位移曲線)。
d.不穩定裂紋擴展終比力：力一位移曲線下降終i h：時與其后的力一位移擬合曲線的交點所對應的力(見圖7B，D和E型力一位移曲線)。對于圖7中A，C型力一位移曲線，F(xiàn)=O o按沖擊曲線近似關系，通常把力一位移曲線分為6種類型，見圖70A，B型：在力前不存在屈服力，只產生不穩定裂紋擴展的為A型；有少量穩定擴展的為B型。F型：在力之前存在塑性變形，其后只產生穩定擴展的為F型。C，D和E型：在力之前存在塑性變形，其后有裂紋穩定擴展和不穩定擴展。根據裂紋穩定擴展和不穩定擴展所占比例不同分為C，D和E型。
五、韌性斷而率計算
盡管韌性斷而率放在標準的資料性附錄中，然而它的重要性不可低估。因?yàn)檫^(guò)去還未曾有過用計算方法判定不同材料或同一材料不同狀態下的韌性斷裂表而大小的方法。其方法是：當力一位移曲線為F型時，其韌性斷而率被定為100%。在力一位移曲線力之后，力發生急劇下降的情況時，其下降的數值大小與力的特性.http://m.zhdtlyjq.com
