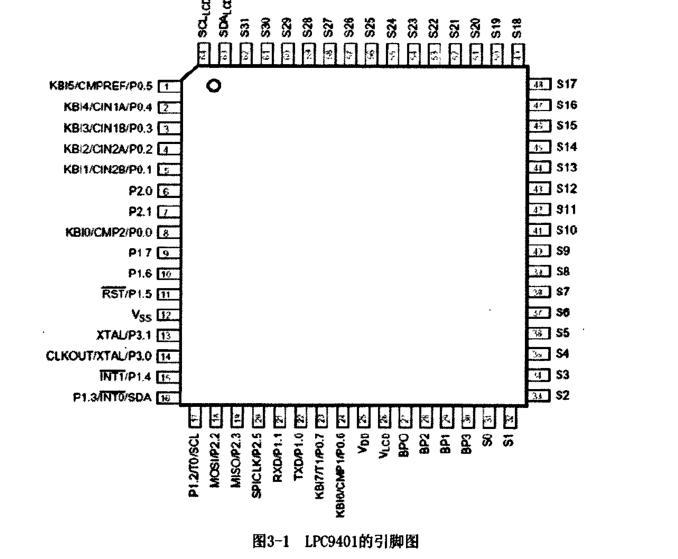

本測控系統的控制芯片采用的是LPC9401。1，它是PHILIP公司生產的一款單片封裝的微控制器，與51單片機兼容且功能增強，適合于許多要求高集成度、低成本的場合，具有64個數字I／O引腳，如圖3—1所示：







其主要特性有：
1、高速、有高性能的處理器結構，指令執行時間只需2至1J4個時鐘周期；
2、VDDI作電壓范圍為2．4～3．6v。I／Oil可承受5V(可上拉或驅動N5．5v)。
3、8K字節可在應用中編程和可在電路編程的FLASH存儲器；
4、256字節的片內RAM。
5、128*LCD段驅動器。
6、實時時鐘(RTc)可作為系統定時器。
7、2個模擬比較器?？蛇x擇輸入和參考源。
8、400kHz字節方式12C通信端口。
9、個鍵盤中斷輸入，另加2路外部中斷輸入．
10、4個中斷優先級。
11、看門狗定時器具有片內獨立振蕩器   http://m.zhdtlyjq.com
