一、系統的總的規劃
本測控系統工作在太陽能烘烤設備上，該設備為溫室型和集熱器型結合的太陽能干燥設備嘲。一方面利用干燥箱本身吸收的太陽輻射獲得熱量，另一方面利用太陽能真空集熱管將收集到的太陽能用水能形式儲存在儲熱水箱中儲熱水箱對干燥箱進行持續的熱傳遞，兩種方式結合來對辣椒進行干燥。本設備除了可用于干燥外，還可作為熱水器使用，所以水箱內還設置了電加熱管作為輔助加熱的手段．設備的結構如圖2-1所示







本測控系統部分，需要實現：
①對干燥箱內溫度、濕度的采集、處理及控制。
②對儲熱水箱中的溫度和水位的采集、處理及控制。
③顯示的處理
④按鍵的處理

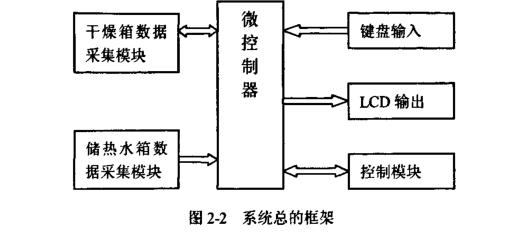

系統總的框架如圖2-2所示






二、系統中有關功能模塊的簡單介紹
在這里，我主要完成的是數據采集模塊、輸入和輸出模塊硬件設計和軟件編程的任務，因此，先簡單地介紹一下有關模塊的情況，而具體的軟件與硬件的設計與實現，在后面的相關章節再做詳細地介紹。
1、數據采集模塊
數據采集模塊部分是測控系統的重要組成部分，該模塊設計的成敗直接影響著整個測控系統的性能，可以看出數據采集模塊是多么地重要。因此，在該模塊的設計中，投入了大量的精力。在這一部分的設計中，主要包括對模擬量進行采集的硬件電路的設計和有關軟件的程序設計。在該部分的設計中，主要是圍繞著穩定性和準確性這兩個參數來完成的。這樣才能確保測控系統能達到設計的指標。
2、輸出模塊
在設計顯示模塊時，基于成本的考慮，采用了8段LCD顯示。
3、輸入模塊
本測控系統的輸入較簡單，采用鍵盤輸入方式。
4、控制模塊
通過微控制器端口對外圍設備進行控制。以上簡單地介紹了本系統的主要模塊，這些模塊是整個測控系統的主體結構，也就是我的畢業論文的主體部分．在以下幾章的內容里，我就本系統所包括的每一模塊，從硬件和軟件兩方面，給與詳細的介紹。http://m.zhdtlyjq.com
