一、操作步驟：
1、將機箱、倍壓筒放置到合適位置分別聯接好電源線、電纜線和接地線。保護 接地線與工作接地線以及放電棒的接地線均應單獨接到試品的地線上。（見圖1）

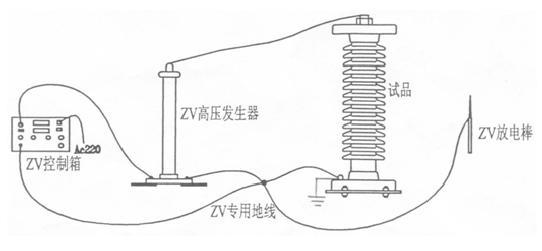

圖1 ZV專用地線使用
2、電源開關放在關斷位置并檢查調壓電位器應在零位。過電壓保護整定撥盤開關設置在適當位置上，一般為 1.15-1.20 倍測試電壓值。
3、空載升壓驗證過電壓保護整定。
4、接通電源開關，此時綠燈亮，表示電源接通。
5、按紅色按鈕，則紅燈亮，表示高壓接通。
6、順時針方向平緩調節調壓電位器，輸出端即從零開始升壓。升至所需電壓后，按規定時間記錄電流表讀數，并檢查控制箱及輸出電纜有無異?，F(xiàn)象及聲響。必要 時用外接高壓分壓器校準控制箱上的直流高壓指示。
7、降壓，將調壓電位器回零后，隨后按綠色按鈕，切斷高壓并關閉電源開關。
8、對試品進行泄漏及直流耐壓試驗
(1)在進行1、2檢查試驗確認試驗器無異常情況后即可開始進行試品的泄漏及直流耐壓試驗。將試品、地線等均聯接好，檢查無誤后可打開電源。
(2)依步驟4-6升壓至所需電壓或電流。
(3)升壓速度以每秒3-5kV試驗電壓為宜。對于大電容試品升壓時還需監視電流表充電電流不超過試驗器的充電電流。
(4)對氧化鋅避雷器進行0.75UDC-1mA測量時，先升到UDC-1mA電壓值，然后按下黃色按鈕，電壓即降至原來的75%，并保持此狀態。此時可讀取微安表。測量完畢后。調壓電位器逆時針回到零，按下綠色按鈕。需再次升壓時按紅色按鈕即可。
(5)試驗完畢，依步驟7降壓。




二、注意事項：
1、使用直流高壓發生器必須具有“高壓試驗上崗證”的專業人員。
2、使用本儀器必須按《電力安規》168條規定，并在工作電源進入試驗器前加裝兩個明顯斷開點。當更換試品和接線時應先將兩個電源斷開點明顯斷開。
3、試驗前請檢查所有試驗接線是否接好。試驗回路接地線應按圖所示一點接地。
4、對大電容試品的放電應用ZV專用放電電阻棒對試品放電。放電時不能將放電棒立即接觸試品，應先將放電棒逐漸接近試品，至一定距離空氣間隙開始游離放電，有嘶嘶聲。當無聲音時可用放電棒放電，最后直接接上地線放電。
5、直流高壓在200kV及以上時，盡管試驗人員穿絕緣鞋且處在安全距離以外區域，但由于高壓直流離子空間電場分布的影響，會使幾個鄰近站立的人體上帶有不同的直流電位。試驗人員不要互相握手或用手接觸接地體等，否則會有輕微電擊現象，此現象在干燥地區和冬季較為明顯，但由于能量較小，一般不會對人體造成傷害。
6、40kV一體化使用時高壓引出電纜對地耐受電壓>100kV，可以隨意拖地。但在使用中禁止將電纜握至手中，以防萬一。
7、Z-V機控制箱電源為AC220V±10，如果電源經1/1隔離變或現場用自發電源，則必須人為將電源有一點與大地聯接。http://m.zhdtlyjq.com
