A、電磁閥

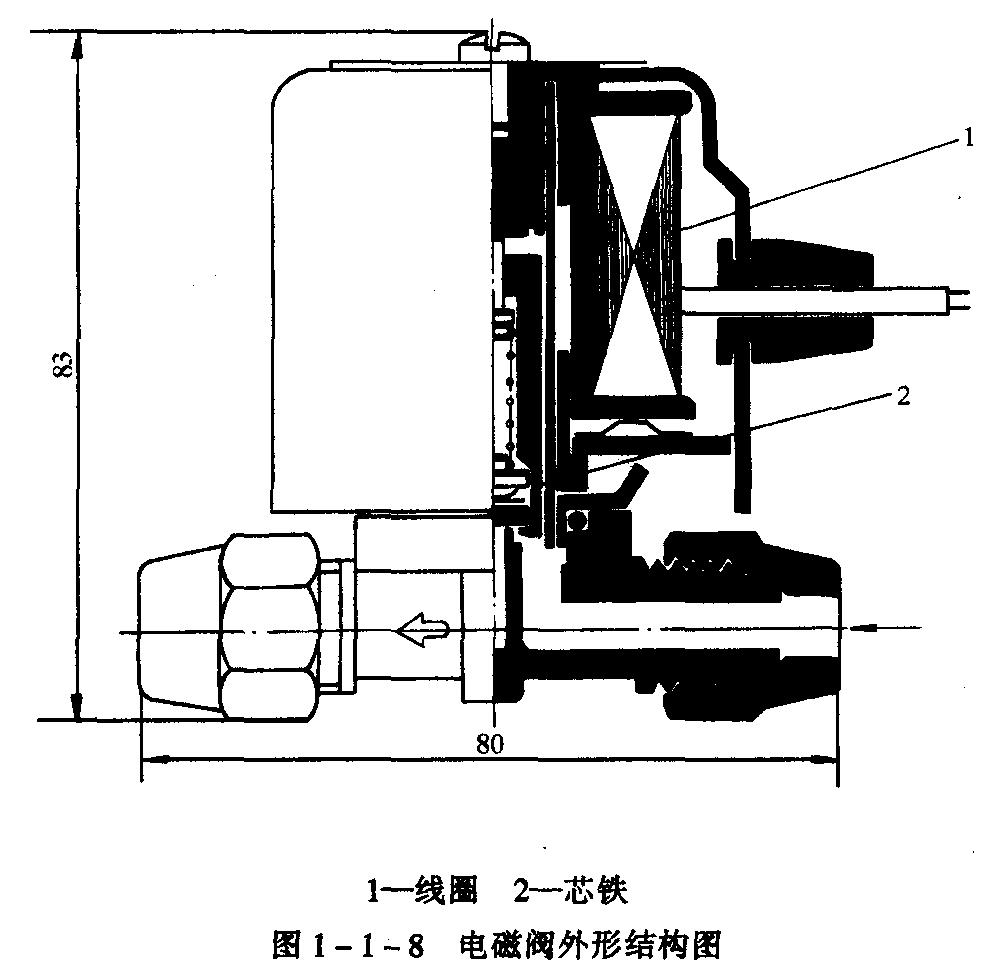

電磁閥可以受壓力、溫度、液面、流量控制器或手動開關發出的指揮信號所控制的一種開關式自動調節閥，廣泛用于空調制冷系統中。電磁閥由電磁頭、外殼、線圈、芯鐵。彈簧、膜片或活塞、閥體等主要零部件組成。當電源接通或斷開時，線圈中磁場形成或消失，吸起閥門或讓閥門利用彈簧力和鐵芯本身的自重而關閉。電磁閥的外形結構如圖1-l-8所示。












B、四通換向閥

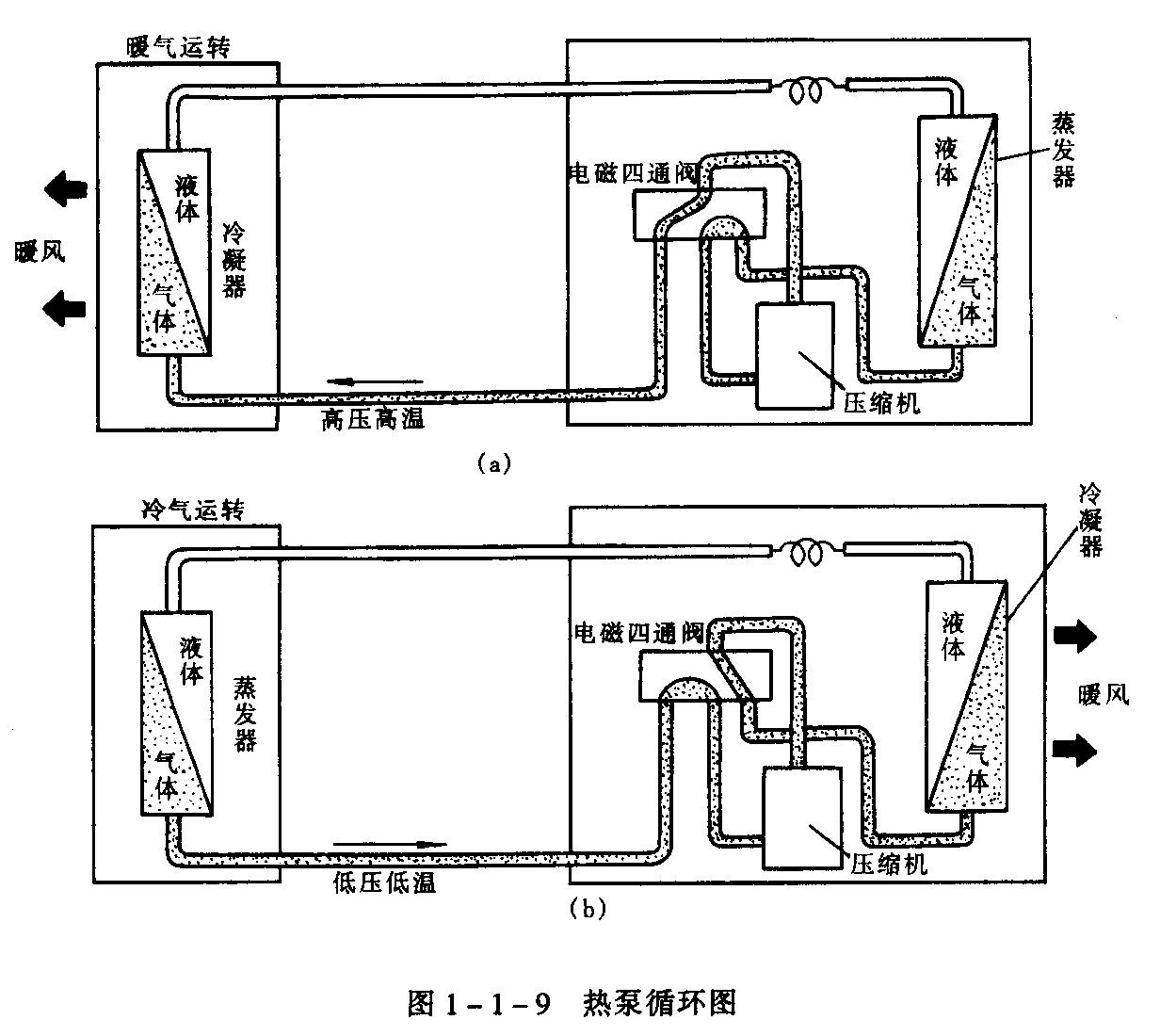

l四通換向閥是一種兩進兩出的特殊電磁閥，用于壓縮式熱泵系統供暖與制冷工況轉換。當熱泵從制冷工況轉為供暖工況時，四通換向閥動作（轉到供暖工況位置），于是室內蒸發器作為冷凝器用，壓縮機排出的高溫制冷劑蒸汽經四通間流入室內蒸發器（此時作冷凝器用），而冷凝器則成為蒸發器，完成工況轉換。轉換流程如圖l－l－9所示。

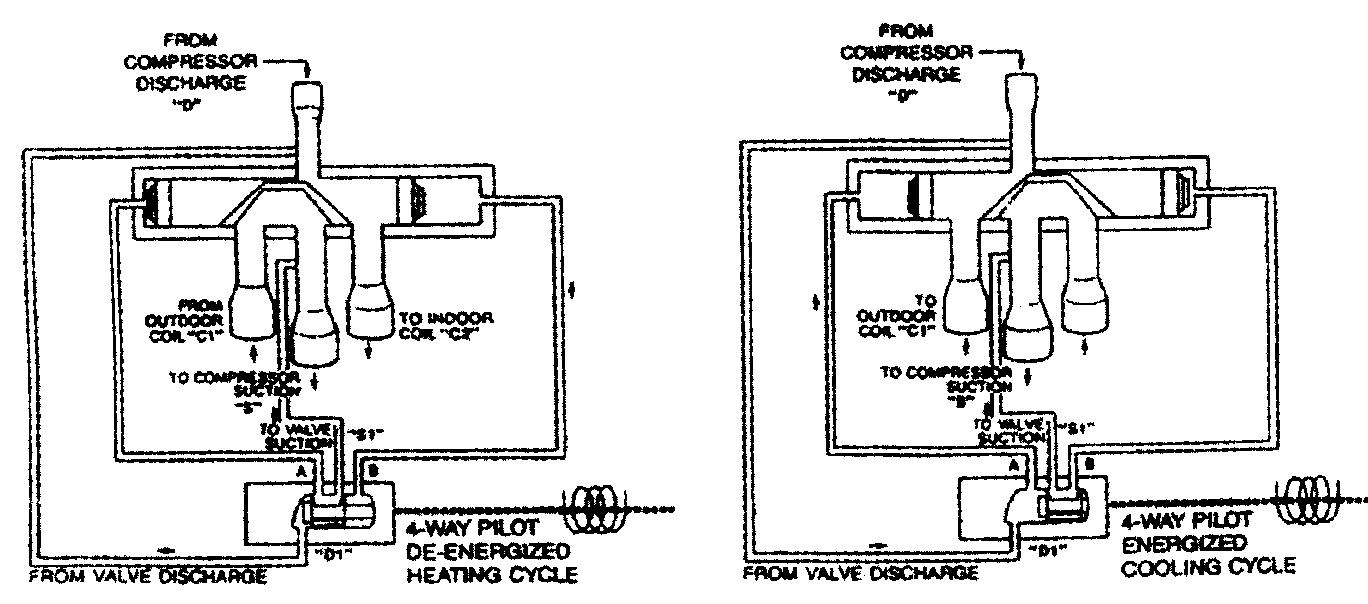

四通閥由主閥、導閥和電磁線圈三個主要部分組成。當電磁線圈通電時，機組處于制熱運行狀態，當電磁線圈斷電時，機組處于制冷運行狀態。
四通閥在使用維修時，應當注意以下幾點；在拆裝時，一定要使四通閥的接管和接線正確無誤。安裝前盡量清除管內的雜物。焊接時，將線圈拆下，閥體用濕布包扎。通電前，一定核實四通閥線圈的電壓與電源電壓是否一致，線圈是否牢固地套在閥桿上。在線圈通電時，切忌不斷電拆卸閥的線圈。
四通閥在制冷時不通電，在制熱時，電磁閥通電，此時能夠聽到閥體內有“咔噠”的響聲，然后可以聽到急促的氣流聲。若制冷制熱不能切換，一般為四通閥換向失靈。http://m.zhdtlyjq.com
