一、換熱器
A、用來實現冷熱流體之間熱量交換的設備稱為換熱器。
B、機組中有兩類換熱器即風換熱器和水換熱器。
C、風換熱器作為冷凝器作用是將壓縮機排出的高溫高壓制冷劑氣體冷卻為液體，將熱量傳到空氣中；作為蒸發器的作用是讓低溫低壓的制冷劑液體氣化，吸收空氣中的熱量。
D、水換熱器作為蒸發器的作用是令低壓制冷劑液體氣化，吸收水中的熱量，從而使水的溫度降低。作為冷凝器的作用是將高溫高壓制冷劑氣體冷卻為液體，將熱量傳入水中，而使水的溫度升高。
E、風換熱器的結構為內螺紋銅管串鋁翅片結構以增加制冷劑在銅管內攪動流動，而風在鋁翅片間流動。風換熱器在運動時，注意保持通風良好，翅片表面無擋風，翅片間無臟物，平時注意定時清洗。
F、水換熱器的結構有殼管式結構、套管式結構和板式換熱器。
G、水換熱器的結構要求水系統上一定安裝過濾器。在平時運行時，注意水系統中氣體的排除。







二、冷凝器
冷凝器又稱為“液化器”，是使蒸汽在其中放出熱量而液化的熱交換器。在制冷系統中，它是制冷劑向系統外放熱的熱交換器。來自壓縮機的制冷劑過熱蒸汽進人冷凝器后，將熱量傳給周圍介質——空氣或水，而其自身因放出潛熱而凝結成液體體p液化）。按所采用的冷卻介質，冷凝器可分為風冷式（或稱空冷式）和水冷式。

三、蒸發器
蒸發器是液體制冷劑在其中蒸發的熱交換器。在制冷系統中，蒸發器是產冷設備，它屬于問壁式熱交換器，被冷卻介質的熱量通過管壁式板壁傳給制冷劑，制冷劑在低溫下蒸發，把熱量從蒸發器中帶走。制冷系統中的蒸發器按冷卻方式不同，可分為直接冷卻式和間接冷卻式兩大類。兩者冷卻空氣或冷卻物體，后者先冷卻載冷劑——鹽水或淡水，再去冷卻空氣或冷卻物體。前者降溫快、冷量損失小、結構緊湊，主要用于冰箱、冷藏箱。小冷庫、小型制冷設備及各種空調機中，而后者用于較大型的空調和冷凍設備中。

四、易熔塞和高低壓控制器
這兩個部件都是為制冷系統安全運行而設置的。為了防止壓縮機排氣壓力過高與吸氣壓力過低而設置了壓力繼電器，它屬于雙位調節器。當壓縮機排氣壓力超過設定值時，高壓控制器的微動開關斷開壓縮機電源，待故障排除后，手動復位。當吸氣壓力過低時，低壓控制器就會動作而使壓縮機停車。其高低壓力設定值可調節。

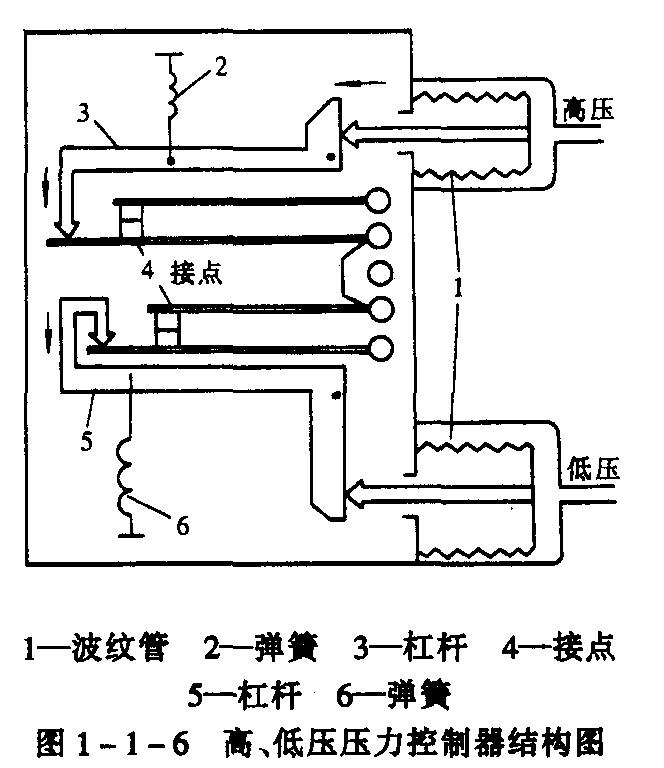

當制冷管路因故而壓力和溫度升高時，使易熔塞在壓力達到24㎏f/c㎡（水冷螺桿機組）或28㎏f/c㎡（地源熱泵機組）時自行熔化起到保護作用。易熔塞熔化材料由鉍（Bi）、鎘（Cd）、錫（Sn）和鉛組成。高低壓壓力控制器結構如圖1-1-6所示。








五、曲軸箱加熱器

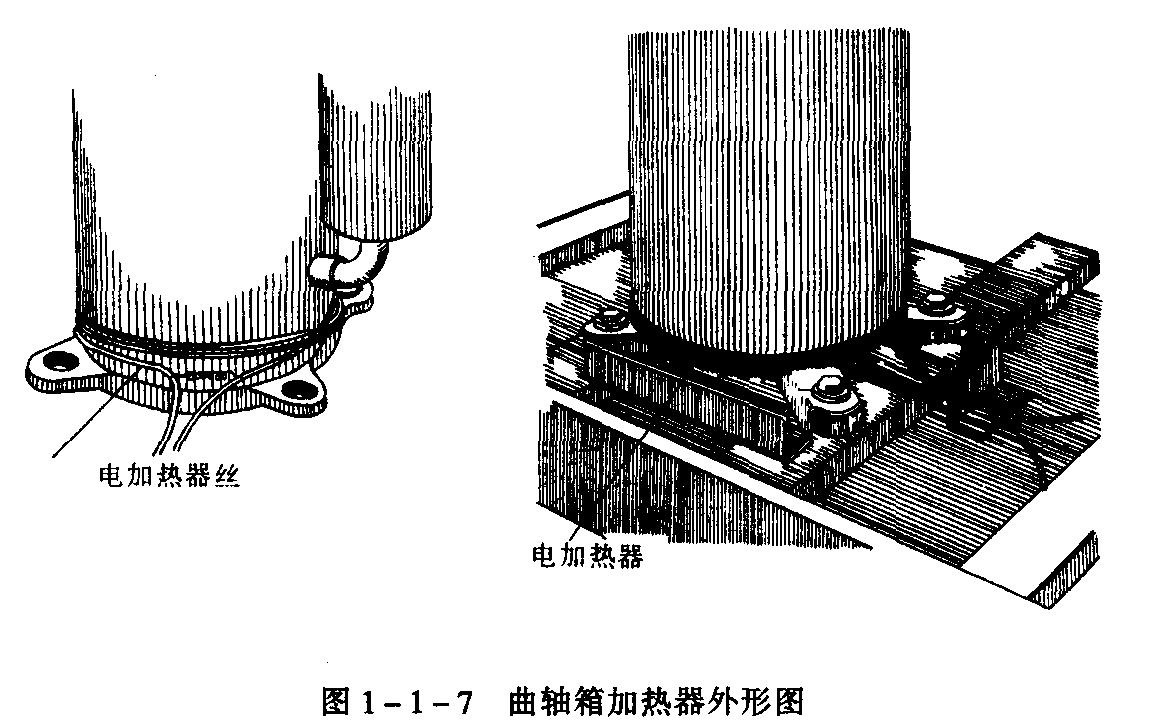

曲軸箱加熱器是在壓縮機底部外圍緊靠著壓縮機固定的電加熱器。為了使壓縮機底部的冷凝器用），而冷液態制冷劑不斷地保持氣體狀態，可用曲軸箱加熱器對壓縮機本身進行保溫。如圖l-l-7所示。http://m.zhdtlyjq.com
