一、前言
隨著稀土元素應用技術的開發，含有稀上元素的磁鋼脫穎而出，它具有一般磁鋼不具備的優異性能.因此，具有高性能的不同類型的永磁電機相應被研制出來，有的已可批量生產如紡織機械用永磁電機，數控機床用永磁電機，自控系統用永磁電機，風力發電機等.現在已
擴展到汽車永磁電機和航空大容量泵用永磁電機.在永磁電機制造過程中，遇到的一個重要技術間題是磁鋼與電機殼體的固定間題，如果這一間題解決不好會使電機喪失其使用功能，就當前情況來看大部分廠家是采用粘接劑粘接的方法將磁鋼固定在殼體上.另外部分電機可靠性考慮需要同時采用機械輔助的固定方法.我單位新研制的航空永磁電機的稀土磁鋼就是以粘接為主機械為付的固定方法將磁鋼固定于殼體之上的.本文著重介紹航空泵用電機粘接的選擇和稀土磁鋼的粘接問題.
二、電機概況和對拈接劑的選型

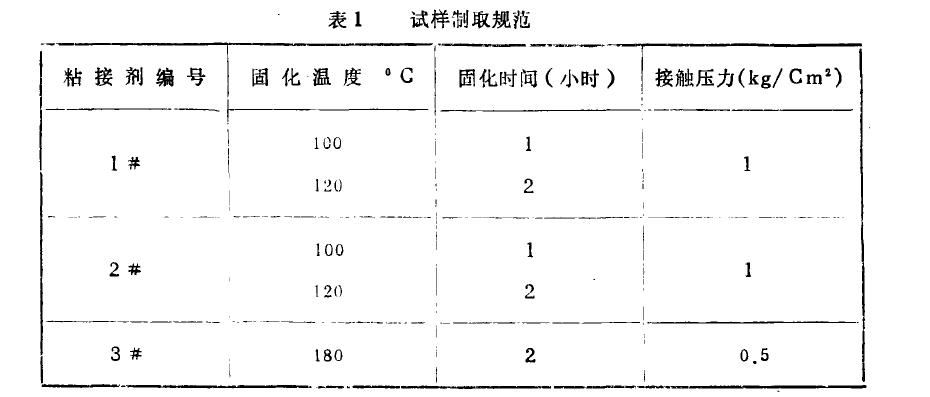

我們研制的航空泵用電機選用稀土磁鋼，要求電機在一550℃至1800℃的條件下應能正常工作，該電機容量為6.6仟瓦，耐熱等級為H級，工作條件振動較大，因此要求用來粘接磁鋼的粘接劑必須具備多方面的優異性能，在較高的溫度下仍保持良好的粘接性能，同時具有很好的韌性，在強烈的振動下仍然有很高的粘接強度，不產生脆性開裂根據電機的特點我們選擇了三種性能均較好的粘接劑進行了比較性試驗，這三種粘接劑的編號是1#、2#、3#為使試驗接近電機的工作狀態特制取了模擬電機磁鋼的試樣.試樣扮表1所規定的要求進行制取.

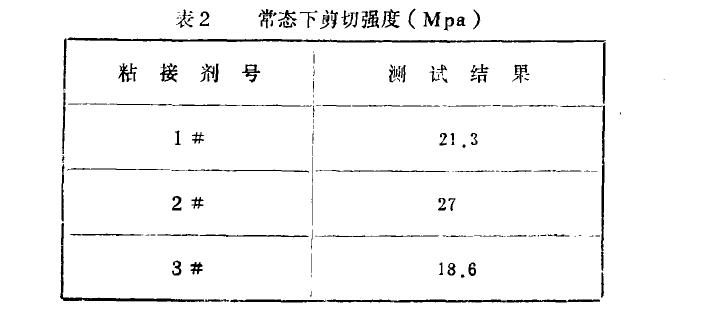

依照電機的工作條件，我們對試樣進行了以下兒方面的條件處理:將試樣置于1800℃的烘箱內進行熱老化處理，測定經50小時和10小時后的粘接劑的剪切強度:另一方面為了了解粘接劑在受冷熱沖擊和機械振動、機械沖擊后性能變化，以及這些因子單獨作用后的性能變化，對試樣分別做了機械振動、機械沖擊及冷熱沖擊后的測試，測試結果分別由表2、表3表4列出.









試驗結果分析，從表3數據看出三種粘接劑在18 0.下經50小時熱老化后剪切強度不但沒有下降反而有所提高，熱老化時間增加到10小時其剪切強度方有所下降，但下降的數值業不大，這說明以上粘接劑具有較好的熱穩定性，因此如果在工藝中適當提高固化溫度可以提高其粘接強度.

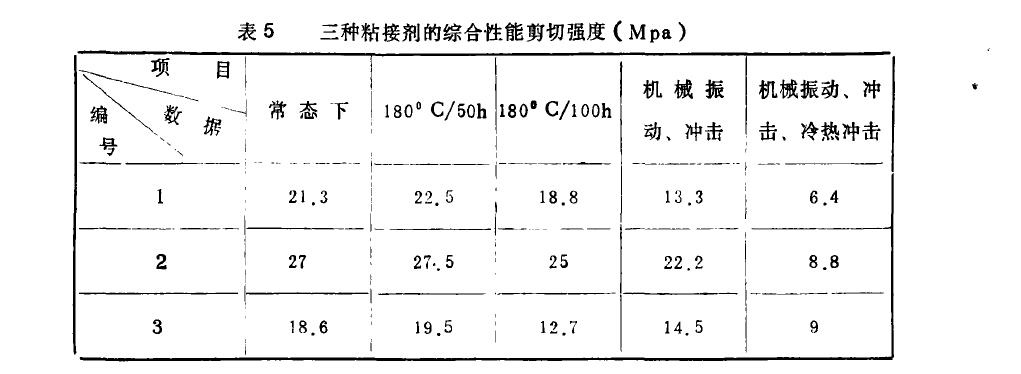

試樣經過機械振動和機械沖擊剪切強度雖有下降，但下降的數量不大，而比較明顯的是經冷熱沖擊后的剪切強度下降的幅度較大，這不難理解，因?yàn)榻?jīng)一5℃處理的試樣立即進入到180℃的環境中，而又從1800℃下突然進入到一550℃中試樣溫度突然陡升陡降，溫差大，由于兩種材料的熱膨脹系數不同在粘接層面中產生較大的內應力，降低了粘接強度，使剪切力大幅度下降，三種粘接劑的下降幅度又有所不同，這是因?yàn)樗鼈兙哂胁煌g性的結果.從表5中的數據比較看出，2號粘接劑的綜合性能優于另外兩種粘接劑，因此航空大容量泵用電機磁鋼的粘接我們采用了2號粘接劑.
三、磁鋼的括接工藝:
航空泵用永磁電機容量較大，采用稀土永磁電極業又以粘接劑為主固定于殼體上這在國內還是首次，為保證電機的工作可靠性，除了選2號粘接劑粘接外，在工藝上和產品結構上采取了新的措施，其方法是在磁鋼的側面加上保護支架，磁鋼與殼體由粘接劑粘接，保護支架用膠和螺釘將其固定在殼體上，在結構上使保護支架起到固定磁鋼的輔助作用，保護支架要求其材料質輕強度高且不導磁磁鋼的枯接.航空泵用電機有三對磁極，每一磁極由兩塊稀.七磁鋼組成，磁鋼接極性的不同進行分裝.
如稍不注意會引起不同極性的兩塊磁鋼的碰撞，嚴垂時會造成破裂、磁鋼、殼體涂膠前對粘接面進行處理，處理的方法有:噴砂處理、化學方法處理、砂紙打磨處理，我們選用砂紙打磨的方法，而后再用丙酮清理干凈.脹緊心軸的準備、心軸清理表面涂脫模劑硅脂業于1800℃千燥2一3小時，冷卻后待用.殼體裝保護支架，裝心軸，這樣就在殼體和心軸之間形成了磁鋼的位置、磁鋼和殼體的粘合面涂2號枯接劑，膠膜厚度適宜，磁鋼按極性的方向順序及規定的位置貼合于殼體內表面，擰緊心軸在磁鋼與殼體之間建立起一定壓力.固化:裝有磁鋼的殼體組件在電熱箱內烘烤固化，100℃Z小時，升溫至1 200℃再保溫1小時，而后組件在箱內自然冷卻到室溫卸心軸.航空泵用永磁電機按以上工藝方法已進行小批量生產，磁鋼的粘接質量是良好的，電機經過型式試驗，由各項試驗的結果證明，保護支架的結構設計是合理的，磁鋼與殼體的粘接是堅固可靠的.
四、結束語
大容量的航空泵用電機采用稀土磁鋼業用粘接的方法固定磁鋼在國內還是首次.因此我們對所用的粘接劑的性能做了較的測試，從而選用了性脂比較好的粘接劑用于產品.同時對產品的實際粘接工藝以及為了產品的可靠性在定子結構上采取了一些新的措施，經過小批量的實際驗證，證明了選用的粘接劑和粉接工藝是合理的，滿足了電機的技術要求.航空泵用電機磁鋼粘接劑的選擇及粘接工藝得到航空航天部的工藝審定組的認定.我們也看到具有優良性能的新的粘接劑不斷出現，因此我們準備在此基礎上繼續試驗新提供的粘接劑，盡可能將的粘接劑應用到航空電機上來，促進粘接技術的不斷進步.http://m.zhdtlyjq.com
