散熱能力的強弱直接影響大功率 LED 的性能，而熱阻則是表征器件散熱能力的重要熱學參數。熱阻為導熱介質兩端的溫度差與通過其熱流功率的比值，由式( 1) 可得 LED 的熱阻的表達式為:Rth = ( TJ－TA ) /Pth，對功率型LED 而言，散熱通道由芯片、芯片與金屬管殼間的焊接層及金屬管殼3 層結構組成，LED 總熱阻為3 個結構層的熱阻之和。實驗中采用電學法測試LED 的熱特性，即利用LED 電輸運的溫度效應，通過測量工作電流下的正向電壓來確定結溫。在做熱學測試的溫控平臺上，將測試器件金屬管殼溫度的溫敏探頭緊貼于管殼下方，這樣測試得到的穩態熱阻即為L(zhǎng)ED 的結-殼熱阻。

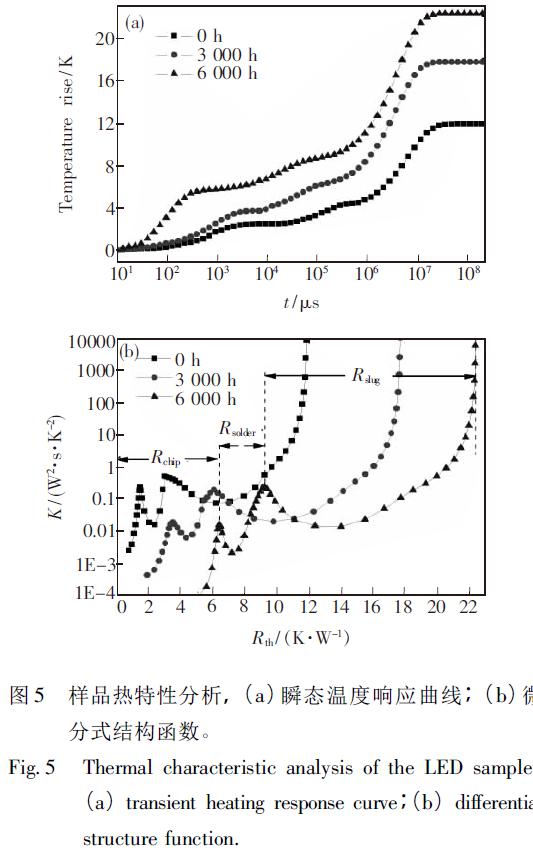

   圖5( a)  為不同老化階段樣品在30℃ 的恒溫平臺上測得的溫度瞬態響應曲線。從圖中可以發 現，穩態時芯片相對于管殼的溫升已由老化前的 12 K 提高到了 22.4 K，說明在老化過程中，器件 的散熱特性變差，結-殼熱阻提高。為了考察 LED 散熱通道上各結構層的熱阻變化，可以借助貝葉 斯反卷積及 Foster-cauer 熱學網絡模型轉換等數 學處理，得到與瞬態溫度響應曲線對應的微分式 結構函數，如圖 5 ( b) 所示?？紤]到 LED 內部 不同材料的熱阻和熱容的不同，LED 器件的微分 式結構函數表示為:
   ( 4)其中c為比熱容，λ為熱導率，A為傳熱途徑上的橫截面積。圖中曲線變化的位置表示熱流經過兩種不同材料的界面時由于兩種材料的橫截面尺寸、熱容和熱導率不同而產生的變化，因此利用拐點可以判斷出不同材料的位置。各結構層熱阻的大小在圖 5( b) 中標出，即曲線中的峰值代表熱流在傳播路徑上碰到了不同材料的分界面。從圖中可以讀出芯片、焊料和管殼的熱阻已由 1.5，1.6，8. K /W 分別提高到 6.2，3.2，13 K /W。

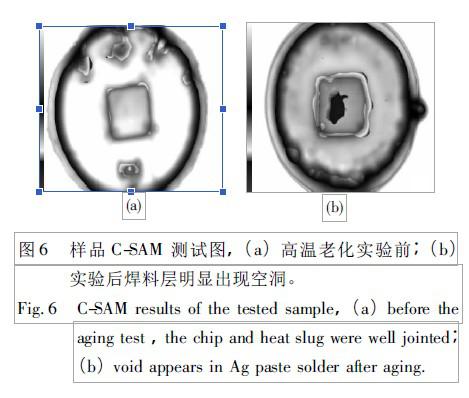

高溫下器件熱阻增大的主要原因有兩點: 一是各層材料自身的老化; 二是芯片、焊接層和封裝材料之間由于不同的熱膨脹系數導致它們的界面處出現局部斷層或空洞。通過超聲波掃描顯微鏡( C-SAM) 對樣品老化前后的測試，可以發現連接藍光芯片和金屬管座的銀漿焊接層出現了大面積的空洞如圖 6 所示，這必然會導致焊接層熱阻的增大。


    工作中 LED 熱阻增大，會造成藍光芯片的峰值波長漂移，使熒光粉轉換效率降低。同時，高溫導致的環氧樹脂的黃化也會對出光效率產生重要影響。所以，選擇導熱性好以及熱特性穩定的封裝材料是保證 LED可靠性的關鍵。
    對 GaN 基大功率白光 LED的老化特性進行了研究。對樣品在 350 mA 的工作電流，85℃ 的恒溫平臺上進行了高溫老化，階段性測量樣品的光通量、I-V 特性及熱特性。實驗發現，樣品的光通量先有所上升，最終退化幅度為 28%～33%。 I-V 特性的變化表明，老化后器件的串聯電阻增大，芯片的缺陷密度提高。前者造成了器件輸入功率的熱耗散比率提高，后者會增加器件的有源區非輻射復合，兩者都會引起光輸出的衰減。分析器件的熱特性變化可知，散熱通道上各結構層熱阻都不斷增加，芯片結溫提高，導致熒光粉轉換效率下降，使環氧樹脂黃化速度加快。實驗結果表明，高溫老化過程中芯片和封裝材料的退化共同導致了 LED的緩變失效。http://m.zhdtlyjq.com
