一、光通量的變化

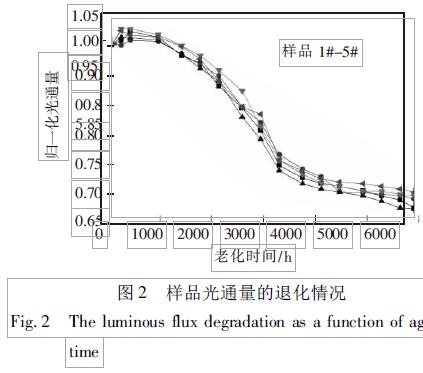

   經過 6500h 的高溫老化，LED 樣品的光通量發生了明顯地退化。圖 2 顯示了光衰的過程。光通量的變化經過了先升后降兩個階段。首先是老化階段的前 1200 h，LED 的光通量有所增加，值達初始值的 103% ; 而后在老化階段的1200 ～ 3500 h 之間，樣品光通量退化速率較快; 3500 h之后，退化速率逐漸趨于平緩?？傊谶M(jìn)入退化階段后，樣品的光通量以近似于指數的形式衰減，如公式 2 所示:
   Φ = exp(－αt) ，( 2)其中Φ為歸一化光通量，α為衰減系數，t為老化時間。對于這種光通量先上升后緩慢下降的現象，Hu 等已經有過報道，可作如下解釋: 開始階段的老化相當于退火的過程，高溫使 p 型受主進一步被激活，提高了空穴濃度，所以電子空穴輻射復合幾率增大，增加了光輸出。隨后，由于芯片中的晶格失配等缺陷進一步增加，它們起到非輻射復合中心和載流子隧穿通道的作用，這是 LED 光衰減的一項重要因素。經過 6500 h 的高溫老化后，樣品光通量退化幅度已達 28% ～ 33% 。


二、大功率白光LED 的高溫老化特性曲線分析

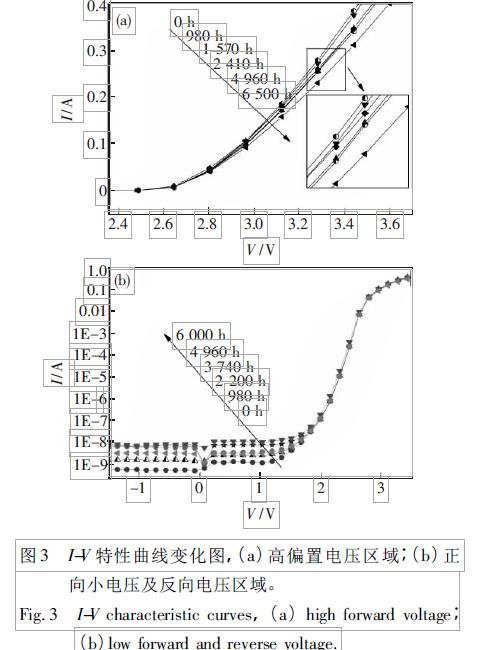

   圖 3 所示為器件 I-V 特性曲線，由圖 3( a) 可以看出，在較高的正向偏壓區域的相同電壓下，大功率白光 LED 的正向電流隨老化時間逐漸降低，說明 LED 的串聯電阻在不斷增大。引起串聯電阻的增加有許多因素，例如引線鍵合的退化、歐姆接觸的退化、Mg 摻雜劑的鈍化或者半導體缺陷等。

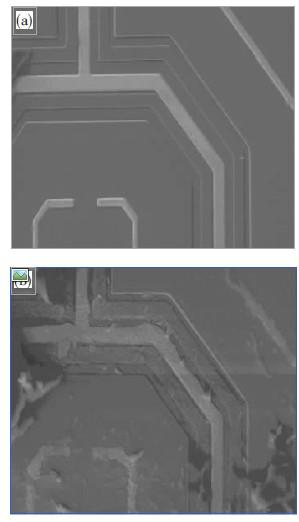

   對比老化前后電極的變化情況，可以看出老化后的 LED 電極有壓扁的現象，如圖 4 所示。這可能是硅膠的熱膨脹系數大于芯片所致。另外，老化后的 LED 電極有部分?jǐn)嗔押途植垦诱沟默F(xiàn)象，如圖 4( b) 所示，這導致了歐姆接觸的退化，進而增加了 LED 的串聯電阻。隨著串聯電阻的增大，消耗在串聯電阻上的功率占器件總輸入功率的比率也隨之增加。消耗在串聯電阻上的功率轉換成熱能耗散掉，對光的產生沒有任何貢獻，因此串聯電阻消耗功率的增加必然會導致大功率白光LED 光效的降低，即在輸入功率不變的情況下，器件的光通量減小。


在正向小電壓下，電流主要由耗盡層載流子的復合產生，復合電流中的復合中心一般為非輻射復合中心，這與有源區缺陷的密度密切相關。在反向偏壓下，電流是由于在熱激發下耗盡層中的復合中心產生的電子空穴對來不及復合就被強電場驅離而形成的。在圖 3( b) 中，正向低偏壓區域和反向偏壓下都觀察到了漏電流的增加，其原因可歸結為老化過程中芯片有源區中缺陷的不斷增加導致了非輻射復合中心的增多，這也是造成光強衰減的一個重要因素。http://m.zhdtlyjq.com
