在磁控管中，先研究沒有建立高頻場的情況，也就是“靜態”的情況。為簡化模型，我們先研究平板系統中電子運動的軌跡，如圖2-1，在互相垂直的直流電、磁場的聯合作用下，不計及空間電荷的影響。


在電場和磁場作用下，電子從O 點向A 點運動，電場對電子加速，速度增加。磁場對電子的力總是與速度方向垂直，其大小與速度成正比，但它不影響電子速度大小，而只決定軌跡曲率。通過A 點后，電子就開始反向向陰極板運動，電場力為推斥力，到達陰極時速度為零。然后重復上述過程。電場一定時，磁場越大，輪擺圓的半徑就越小。B為零時，電子的回旋半徑趨于無窮大。當磁場由零逐漸增大時，回旋半徑由無窮大逐漸變小，直到某一磁場的回旋直徑2RC 剛好等于極間距離d0 時，電子檫陽極板而過，顯然這種臨界狀態時，陽、陰極的外電流回路將沒有電流通過（Ia=0），這種狀態我們稱為截止?fàn)顟B(tài)。
這時實際的磁控管是個圓柱系統，在“靜態”情況下，電子運動軌跡是中心狀線──當一個圓沿另一個圓滾動時，圓周上任一點所描繪的軌跡。而在截止?fàn)顟B(tài)下，由于陰極連續不停發射電子，圍繞陰極就出現一個旋轉的電子云，其旋轉速度正比于E/B，越到外層，旋轉速度就越大。在實際對磁控管進行研究的時候，必須考慮空間電荷效應和高頻場的作用。如圖2-2。

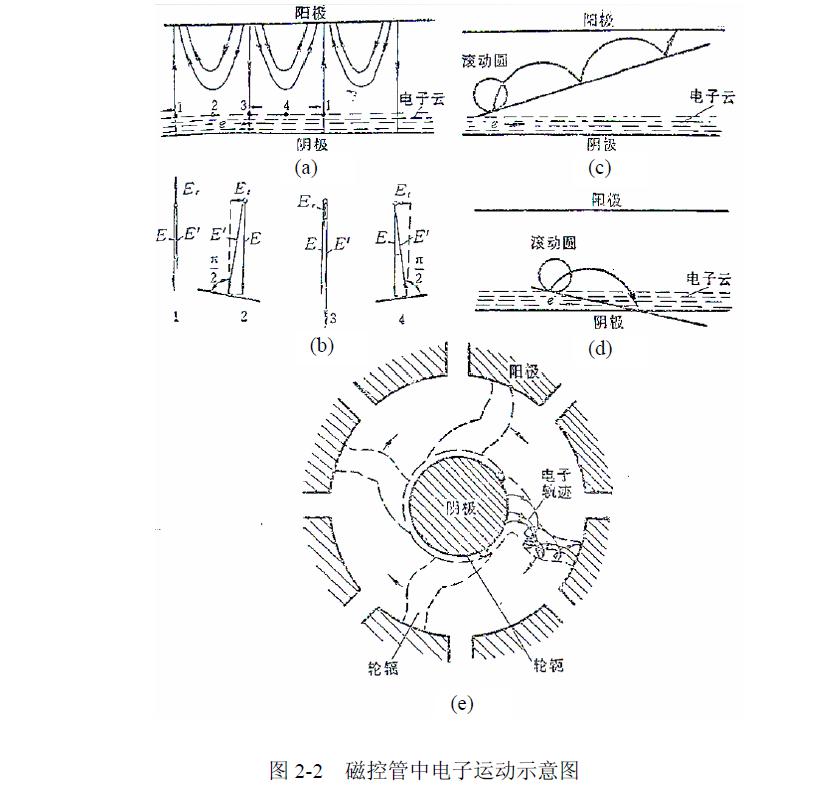

(1) 互作用空間的行波電場與1、2、3、4 類典型電子的位置
(2) 作用于1、2、3、4 類電子上的合成電場E
(3) 4 類電子運動軌跡
(4) 2 類電子運動軌跡
(5) л模振蕩時，8 腔磁控管中的空間電荷輪輻
圖2-2（a）中1、2、3、4 為位于互作用空間內不同位置的一些典型電子。圖2-2（b）示出了這些電子所在位置直流電場E 和高頻場Er、Et 的矢量和E′。作用于1 類電子的合成電場，其方向不改變，僅改變了其值，比沒有高頻場時小一些。結果1 類電子就會落后于行波，并逐漸地向4 類電子方向偏移。對3類電子，合成電場比靜態時有所增加，所以3 類電子運動得稍快，并逐漸地向4 類電子靠近。而4 類電子在合成電場E′的作用下運動，合成電場E′與直流電場在值上差別不大，但方向卻稍有差別，因而決定輪擺線軌跡的圓不再平行于陰極表面滾動，而沿著與矢量E′相垂直的面行進，即趨向于陽極。
這些以4 類為中心的群聚電子塊，在打上陽極之前，一直處于切向減速電場的區域之內，每經過一個輪擺線振蕩，電子都要失去部分位能而向陽極靠近，直到最后到達陽極。因?yàn)檫@些電子失去位能并將此能量轉交給高頻場，故稱為“有利”電子。2 類電子受到切向加速電場的作用，滾動圓平面朝陰極運動，電子從高頻場中獲得能量，很快打回陰極，使陰極發熱，并產生二次電子發射現象。因?yàn)檫@類電子從高頻場中獲得能量，稱為“不利”電子。在整個運動過程中，電子以4 類電子為中心群聚，2 類電子比例較少，加上高頻場愈離開陽極愈弱，而電子云的厚度一般比陰、陽極間距離小，所以總的結果是電子供給高頻場的能量得到增加。
交變空間電荷的運動如圖，電子云并不改變自己的相對位置，而環繞著陰極旋轉，好象旋轉的車輪，由陰極向陽極運動的電子塊象輪輻，而向陰極返回的電子層就象輪軛。根據電子和場相互作用的原理，在加速電場中運動的電子，其動能增加，電場向電子交出能量。相反，在減速電場中運動的電子，其動能減少，電場從電子得到能量。因此，如果要使磁控管中從直流電源獲得能量的運動電子有效地把它的動能交給高頻場，就要使得互作用空間內多數電子在打上陽極前有盡可能長的時間處于高頻減速場中。因此要求運動電子流群聚，并使群聚的電子云處于高頻減速電場中和高頻場進行同步的運動。（本文來源：正航儀器）http://m.zhdtlyjq.com
