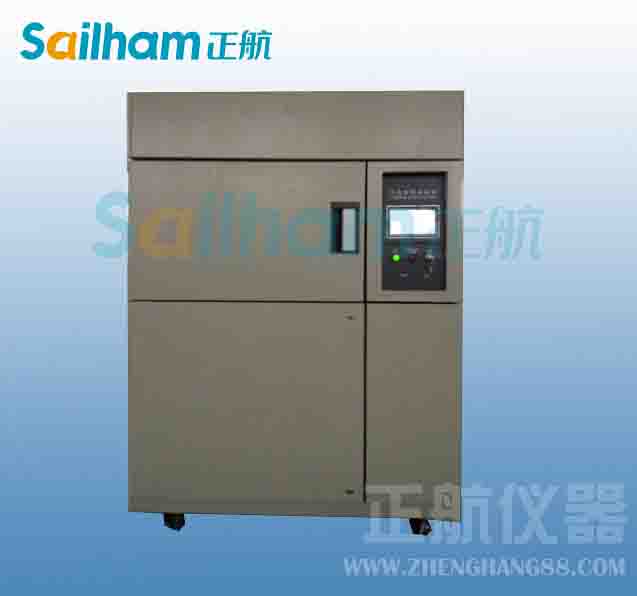

印刷電路板檢測設備線性冷熱沖擊試驗箱

印刷電路板檢測設備線性冷熱沖擊試驗箱-
 蒸發溫度和蒸發壓力
蒸發溫度和蒸發壓力是根據用戶的要求確定的。裝置運行的蒸發溫度，應根據被冷卻介 質的溫度要求及工作特點來確定。調整蒸發溫度，實際上是調整蒸發溫度與被冷卻介質溫度 之間的溫差值。從傳熱的觀點考慮，溫差取得大，其傳熱效果好、降溫快。但是加大傳熱溫 差，就使蒸發溫度降低。對壓縮機的制冷量來說，當冷凝溫度一定時，蒸發溫度越低，其制 冷量越小，由于冷量不足，反而使被冷卻介質溫度降不下去。而溫差變小，則傳熱效果差, 壓縮機制冷量雖然增大，但蒸發器熱交換不充分。因此，我們應根據制冷設備的不同形式, 合理地選擇溫差。
根據我國JB/T4329—97容積式冷水（熱泵）機組標準規定冷水機組的名義工況為冷水 進口水溫12弋，出口水溫7弋，冷卻水進口水溫30^,出口水溫35弋。所以冷水機組在出 廠時，自動控制和保護元器件的整定值，將使冷水機組保持在名義工況下的運行狀態。由于 提高冷水的出水溫度對機組的經濟性十分有利。運行中，在滿足空調使用要求的情況下，應 盡可能提高冷水出水溫度。如果實際使用中機組長期運行的冷水出水溫度不是7弋，訂貨時 應在合同上注明所需要的冷水出水溫度要求。因此，在機組的實際運行操作中，應根據空調 對象的具體要求，可將冷水的出水溫度提高或適當降低„ —般情況下，蒸發溫度較冷水出水 溫度低2~ 4弋，則控制蒸發溫度在3 ~ 5弋范圍。
對于直接蒸發式冷庫制冷系統來說，一般它的蒸發溫度應比要求庫溫值低5 ~ lOt,船 用冷庫溫差要大一些，一般在8 ~ 12弋；對于冷卻液體介質的蒸發器，它的蒸發溫度應比被 冷卻液體介質溫度低4 ~ 6冗。
調整蒸發溫度與被冷卻介質溫度的差值，實際上就是調節節流閥的閥孔開度。H前常用 的節流閥有手動節流閥，熱力膨脹閥，恒壓膨脹閥、浮球閥等。我們?cè)谡{(diào)試運行時，主要靠 觀察蒸發壓力的變化來判斷膨脹閥的開度是否適中。如果閥開度過小，供液攝不足，則使蒸 發壓力和蒸發溫度下降，壓縮機吸氣過熱，排氣溫度亦升高；而供液*過多時，則蒸發壓力 和蒸發溫度都升高，過量的液體，還會使壓縮機產生液擊事故。所以正確地控制節流閥門的 開啟度是運行中調節蒸發溫度和蒸發壓力的主要方法之一。此外，當冷卻設備負荷和壓縮機 的容量不變，若蒸發器熱交換面積設計過小或內外表面有污垢，則使蒸發溫度降低；如熱交 換面過大，則蒸發溫度升高；如果冷卻設備負荷和蒸發器熱交換面積都不變時，壓縮機容董 增大，則蒸發壓力和溫度降低，容景減少時，則蒸發溫度和壓力升高。
 印刷電路板檢測設備線性冷熱沖擊試驗箱制冷系統：
★、制冷劑：采用DUPONT公司R404A（高溫循環）、R23（低溫循環）；
★、輔助件：膨脹閥，電磁閥；過濾器；壓力控制器；油分離器等制冷配件均采用進口件。
★、配有自動及手動除霜回路
★、U-TYPE鱔片式高速加熱電熱管
★、內螺旋式K-TYPE冷媒銅管
★、原裝進口省電型高效率壓縮機（采用德國“谷輪”水冷式壓縮機）
★、斜率式FIN-TUBE蒸發器
★、原裝進口電磁閥、干燥過濾器、毛細管等冷凍元器件；
★、采用風冷式冷凝器；
★、冷媒使用高穩定性的R404、R23環保冷媒；
★、制冷系統采用二元冷凍（復疊式）快速、穩定；
★、蓄熱區、蓄冷區采用多翼式循環風扇，強制風量對流，提高均勻溫度效果。
印刷電路板檢測設備線性冷熱沖擊試驗箱特點：
★、印刷電路板檢測設備線性冷熱沖擊試驗箱適用于電子元?dú)饧陌踩阅軠y(cè)試提供可靠性試驗、產品篩選試驗等，同時通過此裝備試驗，可提高產口的可靠性和進行產品的質量控制。
印刷電路板檢測設備線性冷熱沖擊試驗箱技術參數
★、溫度范圍：－20℃～150℃、－40℃～150℃、－60℃～150℃
★、溫度恢復時間：≤5min
★、本沖擊試驗箱符合：GJB150.3－86  GJB150.4－86  GJB150.5－86
★、全自動換氣裝置.清潔無污染
★、應用冷熱風路切換方式導入試品區中，做冷熱沖擊測試
★、具備全自動，高精度系統回路，任一機件動作，完全由P.L.C. 鎖定處理。
★、高溫蓄熱箱： 50℃～200℃
★、低溫蓄冷箱：－20～10℃、－40～10℃、－60～10℃
★、溫度波動度：±1℃
★、溫度誤差：不大于±2℃
★、預冷下限溫度：≤-65℃
★、工作室沖擊溫度：－60℃～200℃
