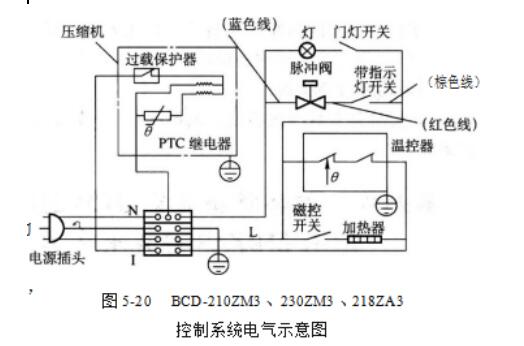

1.控制系統電氣原理固（見圖5-20)
2.轉換開關控制工作原理當位于上梁左側的帶指示燈的轉
換開關不撥向“軟凍”一邊時，原理圖中接棕色線的2端與“綠色”（原為黃色）燈接通，此時轉換開關的“綠色” （原為黃色）燈亮、脈沖閥不得電，脈沖閥的常開出口導通，中間室內的軟凍蒸發器制冷；當帶指示燈的轉換開頭撥向“冷凍”一邊時，圖5-21的接棕色線的2端與藍色燈接通，此時轉換開關的“藍色”燈亮、通向脈沖闊的紅色線與棕色線也接通，脈沖閥得220V的電壓，脈沖閥的常閉出口導通，中間室內的冷凍蒸發器制冷

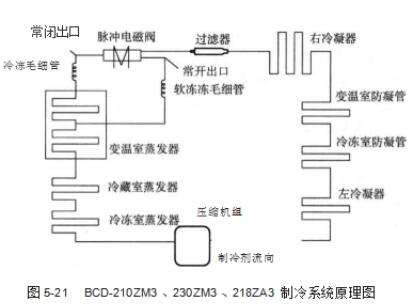

3.制冷系統制冷工作原理如圖5-21所示
1）當位于上梁左側的帶指示燈的轉換開頭撥向“軟凍；一邊時，此時脈沖閥不得電，常開口與過濾器端接通，制冷劑流向?yàn)樽罄淠?rarr;冷凍防凝管→變溫室防凝管→右冷凝器過濾器→脈沖閥→（無標記的軟 常閉出口凍蒸發器毛細管）→變溫室（軟凍）蒸發器→冷藏室蒸發器→冷凍室蒸發器→壓縮機
2）當位于上梁左側的帶指示燈的轉換開頭撥向“冷凍一邊時，此時脈沖鬧得電脈沖間換向，常閉口與過濾器端接通，制冷劑流向?yàn)樽罄淠?rarr;冷凍防凝管→變溫室防凝管→右冷凝器→過濾器→脈沖閱→（紅色標記的冷凍蒸發器毛細管）→變溫室圖5-21BCD-210ZM3、230ZM3、218ZA3制冷系統原理圖（冷凍）蒸發器→冷藏室蒸發器→冷凍室蒸發器→壓縮機
