￭制冷設備的換熱設備除了冷凝器和蒸騰器外，為了進步制冷設備工作功率或到達所需的低溫，還有別的一些換熱設備，如再冷卻器、回?zé)崞?、中心冷卻器和冷凝－蒸騰器。
一、再冷卻器
效果：使冷凝后的液態制冷劑到達必定的再冷度，以減小節省丟失，進步制冷才能和有利于液態制冷劑運送。

如圖為套管式氨再冷卻器。冷卻水在內管中自下而上活動，氨液在內管外部環形空間中自上而下活動。這種與冷凝器別離的再冷卻器，一則可以使之進行逼迫對流換熱，再則可使冷卻水與氨液之間呈逆流式熱交換，因而再冷才能強。
二、回?zé)崞?br /> 回?zé)崞魇侵阜锇褐评湓O(shè)備中使節省設備前制冷劑液體與蒸騰器出口制冷劑氙燈進行換熱的氣液熱交換器。
效果：（1）關于R12、R134a和R502等，通過回?zé)徇M(jìn)步制冷劑設備的制冷系數；（2）使得節省設備前制冷劑液體再冷；（3）使蒸騰器出口制冷劑氙燈中夾藏的液體氣化，以進步制冷壓縮機的功率和避免壓縮機液擊。
￭關于大中型制冷設備多選用盤管式回?zé)崞鳎?.5～15 kW容量的制冷設備可選用套管式和繞管式。關于電冰箱等小型制冷設備，將供液管和吸氣管綁在一同或并行焊接在一同，或?qū)⒆鳛楣?jié)省設備的毛細管同吸氣管綁在一同，或許直接插入吸氣管中，構成較簡略的回?zé)崞鳌?br />

￭盤管式回?zé)崞魅鐖D所示?；?zé)崞魍鈿殇撝茍A筒，內裝銅制螺旋盤管。來自冷凝器的高壓高溫制冷劑液體在血管內活動，而來自蒸騰器的低壓低溫制冷劑蒸氣則從盤管外部空間通過，使液體再冷卻。
三、中心冷卻器
中心冷卻器用于雙級壓縮制冷設備，它的構造隨循環的方式而有所不同。

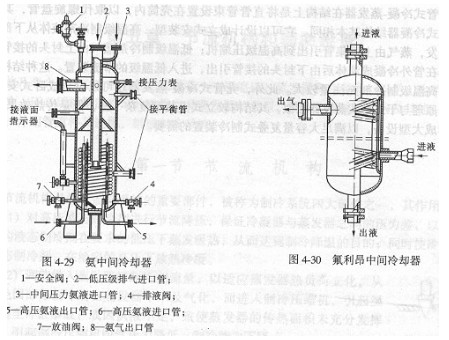

￭雙級壓縮氨制冷設備選用中心徹底冷卻，所以其中心冷卻器用來一起冷卻高壓氨液及低壓壓縮機排出的氨氣。氨中心冷卻器構造如圖。
￭低壓級壓縮機排氣經頂部的進氣管直接通入氨液中，冷卻后所蒸騰的氨氣由上側接收流出，進入高壓級壓縮機的吸氣側。用于冷卻高壓氨液的盤管置于中心冷卻器的氨液中，其進出口通常通過下封頭伸到殼外。進氣管上部開有一個平衡孔，以避免中心冷卻器內氨液在停機后壓力增加時進入低壓級壓縮機排氣管。氨中心冷卻器中蒸氣流速通常取0.5 m/s，盤管內的高壓氨液流速取0.4～0.7 m/s，端部溫差取3～5℃，此刻的傳熱系數為600～700 W/m2k。
￭雙級壓縮氟里昂制冷設備選用中心不徹底冷卻，所以其中心冷卻器只用來冷卻高壓制冷劑液體。氟里昂中心冷卻器構造如圖所示，比氨的簡略。高壓氟里昂液體由上部進入，在盤管內被冷卻后由下部流出。
在中心壓力下氟里昂液體經節省后由右下方進入，蒸騰的蒸氣由左上方流出，其流量由熱力膨脹閥來操控。氟里昂中心冷卻器的傳熱系數約為350～400 W/m2k。
