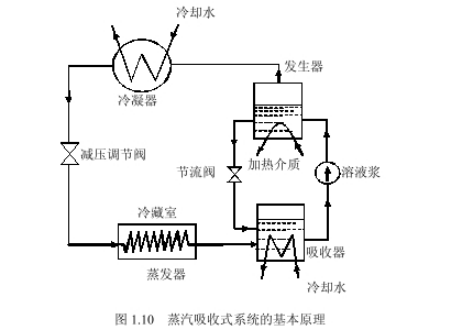

恒溫恒濕試驗箱制冷體系蒸汽吸收式制冷體系由發生器、冷凝器、制冷節省閥、蒸騰器、吸收器、溶液節省閥、溶液熱交換器和溶液泵構成。如圖1.10所示。

全部體系包含兩個回路：一個是制冷劑回路，另一個是溶液回路恒溫恒濕試驗箱制冷體系中運用的作業流體是制冷劑和吸收劑，咱們稱它們?yōu)槲帐街评涞墓べ|(zhì)對吸收劑是液體，它對制冷劑有很強的吸收能力，吸收劑吸收了制冷劑氣體后構成溶液。
溶液加熱又能放出制冷劑氣體因而，咱們可以用溶液回路替代壓縮機的效果，構成蒸汽吸收式制冷循環。
大型恒溫恒濕試驗箱制冷體系制冷劑回路由冷凝器、制冷劑節省閥、蒸騰器構成。高壓制冷劑氣體在冷凝器中冷凝，發生的高壓制冷劑液體經節省后到蒸騰器蒸騰制冷。溶液回路由發生器、吸收器、溶液節省閥、溶液熱交換器和溶液泵構成。在吸收器中，吸收劑吸收來自蒸騰器的低壓制冷劑氣體，構成富含制冷劑的溶液，將該溶液用泵送到發生器，通過加熱使溶液中的制冷劑從頭蒸騰出來，送入冷凝器。另一方面，發生后的溶液從頭康復到本來的成分，經冷卻、節省后變成具有吸收能力的吸收液，進入吸收器，吸收來自恒溫恒濕試驗箱制冷體系蒸騰器的低壓制冷劑蒸汽。
吸收過程中隨同開釋吸收熱，為了確保吸收的順利進行，需求冷卻吸收液在蒸汽吸收式制冷中，對太十器內熔液講行加扎，根高制A劑萎汽壓力的能量。
