☀ 溫度檢查電路

☞ 本系統系選用的K型（鎳鉻-鎳硅）熱電偶，其可丈量1312℃以內的溫度，其線性度較好，并且價格便宜，K型熱電偶的輸出是毫伏級電壓信號，終究要將其變換成數字信號與CPU通訊。
☞ 傳統的溫度檢查電路選用“傳感器-濾波器-放大器-冷端抵償-線性化處理-A/D變換”形式，變換環節多、電路雜亂、精度低。
☞ 在本系統系中，選用的是高精度的集成芯片MAX6675來完結“熱電偶電勢-溫度”的變換，不需外圍電路、I/O接線簡略、精度高、成本低。
☞ MAX6675是MAXIM公司開發的K型熱電偶變換器，集成了濾波器、放大器等，并帶有熱電偶斷線檢查電路，自帶冷端抵償，能將K型熱電偶輸出的電勢直接變換成12位數字量，分辨率0.25℃。溫度數據經過SPI端口輸出給單片機，其冷端抵償?shù)囊?guī)模是-20℃——80℃，丈量規模是0——1023.75℃。表2為MAX6675的引腳功用圖。
☞ [6-7]表2 MAX6675的引腳功用圖引腳號 稱號 功用1 GND 接地端 2 T- 熱電偶負極(使用時接地) 3 T+ 熱電偶正極4 VCC 電源端 5 SCK 串行時種輸入端   6 CS 片選信號7 SO 數據串行輸入端   8 NC 懸空不必。

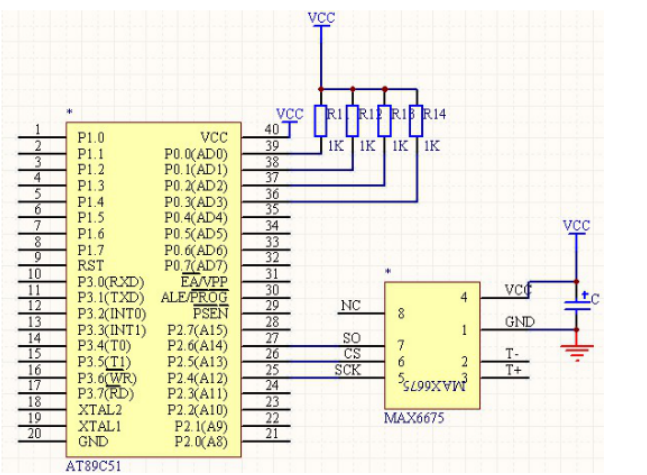

☞ 圖2為系統系的溫度檢查電路，當P2.5為低電平且P2.4口發生時鐘脈沖時，MAX6675的SO腳輸出變換數據。
☞ 在每一個脈沖信號的下降沿輸出一個數據，16個脈沖信號完結一串完好的數據輸出，先輸出高電位D15，最終輸出的是低電位D0，D14-D3為相應的溫度變換數據。
☞ 當P2.5為高電平常，MAX6675開端進行新的溫度變換，在使用MAX6675時，應當留意將其安置在遠離其它I/O芯片的當?shù)?，以下降電源噪聲的影響；MAX6675的T端有必要接地，并且和該芯片的電源地都是模仿地，不要和數字地混雜而影響芯片讀數的準確性。


☞ 圖2溫度檢查電路圖：2LED顯現電路圖：本系統系選用4個共陰極LED數碼爐及驅動芯片MC14495、74HC139一起構成顯現電路，MC14495是BCD—7段十六進制鎖存譯碼驅動芯片。
☞ P0.7—P0.4用于輸出段碼，P0.2操控2-4譯碼器的使能端，低電平有用；P0.0—P0.1為位選碼輸出。
☞ 作業中，在需求改動顯現數據時，單片機才經過P0口送出相應的數據，平常不需求改寫。
如下圖3為L(zhǎng)ED顯現電路圖：

圖3LED顯現電路圖：
☞ 圖3中給出了四位共陰性數碼爐的靜態顯現使用電路，本系統系中選用靜態顯現方法，靜態顯現器即是當顯現器顯現某個字符時，相應的段（發光二極爐）穩定地導通或截止，直到顯現另一個字符停止。
☞ 例如，7段顯現器的a, b, c段穩定導通，其他段和小數點穩定截止時顯現7；當要顯現8時，顯現器的a、b、c、d、e、f、g段穩定導通，dp截止。
☞ LED顯現器作業于靜態作業方法時，各位的共陰極接地；若為共陽極，公共端則接+5V電源，每位的段選線別離與一個8位鎖存器的輸出口相連，顯現器中的各位彼此獨立。
并且各位的顯現字符一經斷定，相應所存的輸出將保持不變，正因?yàn)槿绱?，靜態顯現器的顯現亮度較高，這種顯現方法編程簡略，爐理也較簡略，所以本系統系選用這種顯現方法。
