正航技術整理噴油泵試驗臺用標準噴油器總成技術條件
1 范圍
本標準規定了在噴油泵試驗臺上試驗和調整噴油泵用的兩種型式標準噴油器總成的結構、尺寸、
技術要求、試驗方法及標志、包裝、運輸和貯存。
本標準適用于噴油泵試驗臺用的標準噴油器總成。軸針式標準噴油器總成和孔板式標準噴油器總成分別適用的噴油泵每循環供油量的大致范圍為：
節流軸針式：≤150 mm3/循環
單孔孔板式：≤300 mm3/循環
本標準適用于油泵油嘴維修站使用的標準噴油器總成。
2 引用標準
下列標準所包含的條文，通過在本標準中引用而構成為本標準的條文。本標準出版時，所示版本均為有效。所有標準都會被修訂，使用本標準的各方應探討使用下列標準版本的可能性。
GB 252—1994 輕柴油
GB/T 2828—1987 逐批檢查計數抽樣程序及抽樣表（適用于連續批的檢查）
GB/T 8029—1987 柴油機噴油泵校泵油
JB/T 6293—1992 手壓式噴油器校驗器技術條件
JB/T 8121—1999 柴油機噴油泵試驗臺用高壓油管組件
JB/T 9730—1999 軸針式標準噴油嘴偶件技術條件
JB/T 9733—1999 標準噴油泵技術條件
JB/T 9734—1999 噴油泵試驗臺技術條件
3 結構型式及主要尺寸
3. 1 標準噴油器總成結構
3. 1. 1 單孔孔板式

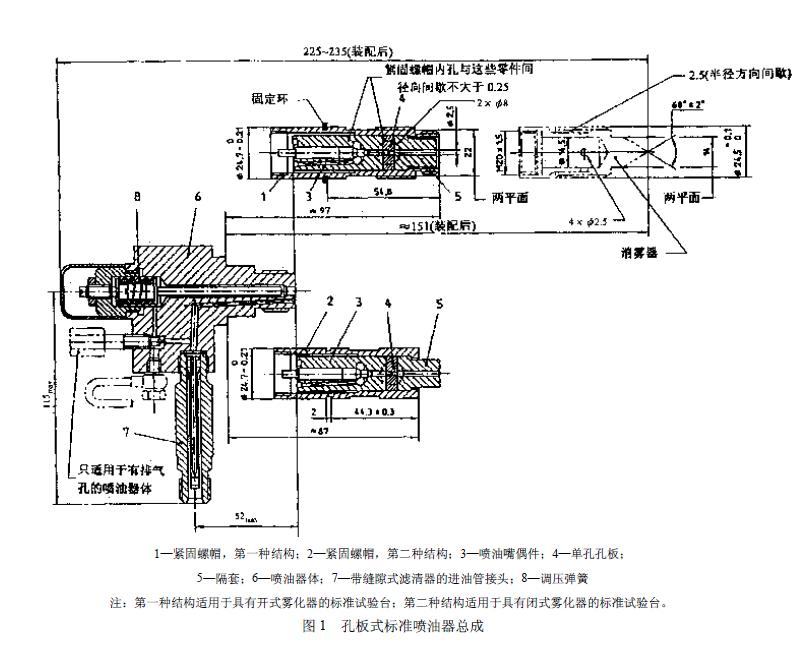

兩種單孔孔板式標準噴油器總成結構見圖1。
3. 1. 2 節流軸針式

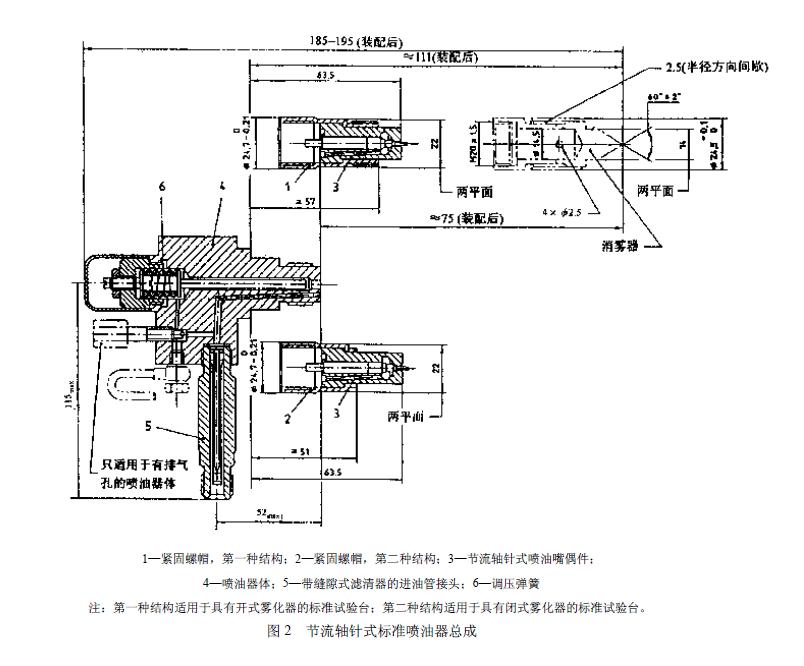

兩種節流軸針式標準噴油器總成結構見圖2。
