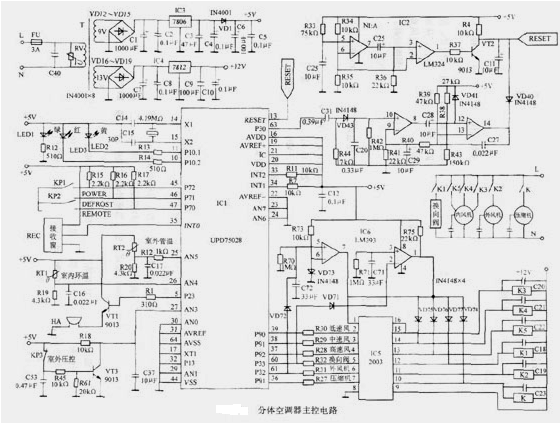

1 )高低溫試驗箱操作指令信號輸入電路
操作指令信號輸入電路包括遙控信號輸入和按鍵信號輸入。紅外線遙控接收器為HM377，通過REC、X5。插件的5腳將信號送至玩單片機的35腳。51為強制運行開關，當s開關接通時D1單片機的45腳為低電位，單片機經過分析判斷，立即啟動強制運行程序。
     s為轉換開關，正常時s與Dl單片機的46腳成常通狀態，而47腳則處于高電平，在此狀態下，高低溫試驗箱處于遙控運行狀態。當s開關撥向X5的4腳接通的位置時，則46腳處于高電平，47腳處于低電平，單片機經過分析判斷立即啟動自動運行程序。
  2 )高低溫試驗箱驅動電路。
   ①蜂鳴器電路：當指令信號輸入時，單片機立即置Dl的5腳為高電平，蜂鳴器得電，發出預先錄制的音頻信號。
   ②輸出控制：輸出控制為D1的36、37、38、39、60、61腳，其中36腳控制高低溫試驗箱的驅動，37腳控制室內風機高速，38腳控制室內風機中速，39腳控制室內風機低速，60腳控制電磁四通換向閥，61腳控制室外風機。
     驅動電路由集成電路D1反相器進行驅動，反相器有七個輸入端和七個輸出端，它們之間一一對應。當輸入端某一支路為高電平時，則輸出為低電平，繼電器吸合；反之，該支路繼電器則失電斷開。
  3 )高低溫試驗箱指令變換
信號輸入電路(A/D轉換電路)。正常時，壓力繼電器接點SP處于閉合狀態。壓力異常時，控制接點SP斷開，晶體管V3截止。D1的27腳為高電平，單片機經過判斷，立即啟動中斷程序。當壓力P＞2.64MPa時，SP斷；P＜2.25MPa時，SP通。
  4 )高低溫試驗箱復位電路
復位電路由LM324及其外圍電路組成，接單片機D1的13腳和63腳。13腳正常工作時為高電平，低電平為復位。63腳正常時輸出方波，LM324的14腳輸出高電平，當63腳無方波時，LM324的14腳為低電平，使單片機RESET管腳(D1的13腳)為低電平，整機復位。
  5 )高低溫試驗箱指示燈電路
     綠燈：電源指示。
     紅燈：遙控接收指示，收到信號時閃爍。
     黃燈：融霜指示，融霜時黃燈亮。
     指示燈一端接有SV電源，主控板得電時，綠燈與地構成回路，D1的10腳正常時為高電平，收到遙控信號時為低電平。融霜時，Dl單片機將11腳置為低電平，使LED黃燈顯示，融霜結束時，11腳又恢復為高電平。

    對于電腦控制的高低溫試驗箱電氣系統常見故障的分析，一是對照故障燈的指示，查說明書；二是順著電氣系統的構成元器件，逐步分析、查找即可找到故障位置，進行有針對性的維修，以減少維修中的盲目性，提高故障效率。
