東莞恒溫恒濕試驗箱制冷系統過載繼電器

直接測量馬達的線圈溫度，從而進行加熱保護。密閉式東莞恒溫恒濕試驗箱制冷系統壓縮機廣泛使用雙金屬式內部過載繼電器(IOL或內部溫度)，因?yàn)檫@種繼電器價格便宜。
檢修時可用萬用表電阻檔測量主回路與控制回路的通斷，判斷繼電器是否有故障；也可用鉗形電流表測量東莞恒溫恒濕試驗箱制冷系統壓縮機運轉電流，如運轉電流正常，繼電器動作，說明繼電器有故障，否則相反。

過載繼電器
東莞恒溫恒濕試驗箱制冷系統風扇電動機
東莞恒溫恒濕試驗箱制冷系統風扇電動機主要由定子、轉子和托架組成。過去，采用球軸承支撐轉子，現在大多采用金屬支撐轉子。
通常，輔助線圈的中心位置速度調節器的抽頭(引線)，通過操作開關或傳感器將電壓加到這些引線上，可以改變電動機的轉速。

風扇電動機
1-電動機軸2-外殼3-定子線圈4-定子5-轉子6-接線端子

東莞恒溫恒濕試驗箱制冷系統變壓器
除了個別部件以外，印制電路板上的大部分組件都在低電壓下工作，比如：5V或12V。東莞恒溫恒濕試驗箱制冷系統變壓器將交流電源轉換成低電壓。
變壓器分一次側和二次側。通常，一次側是普通電源，二次側是所需電源。進一步講，二次側的電壓可以通過增加／減少二次側線圈的圈數而改變。

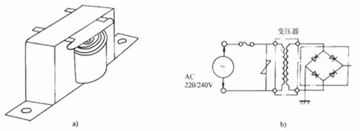

變壓器 a)外形圖 b)電路圖
