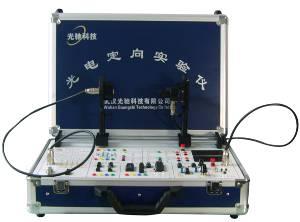

光電定向?qū)嶒?yàn)儀GCSXX-B

一、產品簡介
GCSXX-B型光電定向?qū)嶒?yàn)儀采用650nm激光器作為光源，四象限探測器作為光電探測接收器顯示光源方向和強度，采用目前應用較廣泛的一種光電定向方式---電子和差式原理，是可以直觀、快速觀測定位跟蹤目標方位的光電定向裝置。學生可以通過該系統了解四象限定向基本原理，并觀測到紅外可見光輻射到四象限探測器上的位置和強度變化。
本實驗系統定向原理由兩種方式完成：1、硬件模擬定向，通過模擬電路進行坐標運算，運算結果通過數字表頭進行顯示，從而顯示出定向坐標；2、軟件數字定向，通過AD轉換電路對四象限輸出數據進行采集處理，經過單片機運算處理，將數據送電腦，由上位機軟件顯示定向結果。

二、教學目的
1、了解四象限探測器的工作原理及其特性
2、了解并掌握四象限探測器定向原理

三、儀器功能
1、系統組裝調試實驗
2、激光器（650nm）脈沖驅動實驗
3、四象限探測器輸出脈沖信號放大實驗
4、四象限探測器輸出脈沖信號展寬實驗（采樣保持）
硬件定向?qū)嶒?yàn)
5、由電阻構成的硬件和差運算電路實驗
6、由運算放大器構成的硬件和差運算電路實驗
7、坐標計算實驗
軟件定向?qū)嶒?yàn)
8、四象限探測器輸出信號數據采集實驗
 9、上位機軟件操作實驗
10、上位機軟件處理

四、實驗配置
光電定向?qū)嶒?yàn)儀、激光器組件、四象限探測器組件、上位機軟件、實驗講義等
