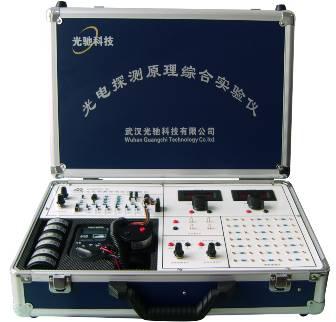

光電探測原理綜合實驗儀GCGDTC-B

一、產品簡介
    GCGDTC-B型光電探測原理綜合實驗儀的主箱體為必配部分，光電器件的封裝為選配部分。在主箱體內，電路PCB板與光通路組件各占一部分，這樣可以讓學生對整個實驗系統的光通路一目了然，增強學生對系統的理解。在電路PCB板部分，采用模塊化設計，包括光源驅動單元、脈沖驅動單元、信號測試單元、光源指示單元等。配備有0～12V， 0～200V兩種可調的直流電壓源，可為光電器件提供偏置電壓。本實驗箱還配電壓表、電流表和獨立照度計，各表頭顯示單元和各種調節單元都放在面板上，學生做實驗時只需正確連線即可實現相應功能。連線、調節、觀察和記錄都很方便。
二、教學目的
1、學習掌握各類光電傳感器件的工作原理
2、學習掌握各種光電傳感器件的基本特性
3、掌握各種光電傳感器件基本特性測試的方法
4、了解各種光電傳感器件的基本應用
三、儀器功能
1、光敏電阻基本特性實驗：暗電阻、暗電流測試，亮電阻、亮電流測試，光電流測試，伏安特性測試，光電特性測試，時間響應特性測試，光譜特性測試實驗
2、光敏二極管基本特性實驗：暗電流測試，光電流測試，伏安特性測試，光電特性測試，時間響應特性測試，光譜特性測試實驗
3、光敏三極管基本特性測試實驗：暗電流測試，光電流測試，伏安特性測試，光電特性測試，時間響應特性測試實驗
4、硅光電池基本特性測試實驗：短路電流測試，開路電壓測試，伏安特性測試，光電特性測試，功率與負載特性，時間響應特性測試，光譜特性測試實驗
5、APD光電二極管基本特性測試實驗：暗電流測試，光電流測試，靈敏度測試，伏安特性測試，光電特性測試，時間響應特性測試，光譜特性測試實驗
6、PIN光電二極管基本特性測試實驗：暗電流測試，光電流測試，靈敏度測試，伏安特性測試，光電特性測試，時間響應特性測試，光譜特性測試實驗
7、色敏光電二極管基本特性測試實驗：光譜特性測試，光照特性測試實驗
四、實驗配置
光電探測原理綜合實驗儀、光通路組件、光照度計、光敏電阻及封裝組件、硅光電池及封裝組件、光敏二極管封裝組件、光敏三極管封裝組件、PIN光電二極管組件、APD光電二極管組件、色敏光電二極管組件、實驗講義、測試報告等
