三維形貌的共焦測量


一、 實驗?zāi)康模?br /> 1． 認識共焦成像原理及及其測量特點
2． 掌握共焦光學層析方法
3． 了解激光共焦測量的應用場合

二、實驗原理：

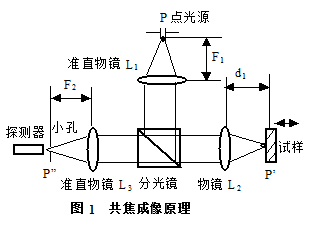

激光共焦測量是基于發展的共焦成像原理實現的。共焦成像原理如圖1所示。點光源P位于準直物鏡L1的焦點上，發出的平行光經分光鏡分光進入成像物鏡L2，在L2的焦點上成點光源P的像P’。當被測件（試樣）表面位于L2的焦面上時（d1=F2），入射光原路返回，過分光鏡和另一準直物鏡L3后，在L3的焦點上成點光源P的第二次成像P”。只有當P，P’，P”在各自光學元件的焦點位置上，才成立共軛的成像關系，這就稱為共焦成像。

共焦成像在測量上具有如下特點：
(1) 當被測表面處于物鏡的焦面位置時光線才能自準直反射，在探測器上成像并獲得能量，因此具有很高的縱向分辨率，可用于精密測量的定位；
(2) 在探測器前加小孔，可以大大減小光學系統成像時的雜散光，使成像信號噪聲最?。?br /> (3) 當被測表面作三維移動（掃描）時存在層析性，即從表面很弱的離焦信號，可以測定表面的三維成像。從三維像重構物體，因而獲得十分的表面形貌。
激光共焦成像與顯微鏡結合形成共焦顯微術，已廣泛用于生物，醫學與工業探測上，特別是活體的形貌探測上。
激光共焦與熒光技術結合形成單光子及雙光子共焦熒光顯微術，這是當前分子光譜中的探測技術。
理論上對點光源和點探測器時，即完全相干情況下，共焦成像的三維（3D）表達式，可用3D點擴散函數（PSF）來描述。即

式中：和分別表示，物空間的物鏡L2和準直物鏡L3的3D振幅點擴散函數；表示探測器的強度靈敏度；v, u是掃描點的歸一化光學坐標。
在上式中再考慮共焦光學系統的參數，即物像的成像比例，就可獲得被測物的3D形貌。
上式是完全相干成像，當探測器為有限尺度，則為部分相干成像。對共焦熒光測量時，樣品被熒光材料標記，就成為非相干成像。另外更的描述成像響應可用傳遞函數（OTF）的方法，本實驗就不予展開。
三、實驗光路
光路如圖2所示。










圖2  實驗光路圖
四、實驗步驟：
1. 擴束；
2. 插入共焦透鏡15（10倍物鏡）；
3. 用粗糙黑紙屏放入工作臺18上的試件夾，阻斷一路反射光，將平面反射鏡夾入工作臺16的試件夾上，調整16上的X，Y向測微螺桿，使試件初始位置在共焦透鏡組焦面上(f=5mm)；
4. 移動CMOS23至透鏡20的焦面上，得尺寸最小、邊緣清晰的共焦像點；
5. 調節工作臺16的X，Y向測微螺桿，觀察共焦成像，測量像斑大小；
6. 根據測量結果，可得平面反射鏡的三維形貌。



五、實驗記錄

序號	光斑尺寸（直徑）	DZ（縱向位移值）
