光纖微彎傳感實驗

當被測物理量變化引起光纖發生微彎變形，改變模式耦合，使纖芯中的光部分透入包層，造成傳輸損耗。微彎程度不同，泄漏光波的強度也不同，從而達到光強度調制的目的。由于光強度與位移之間有一定的函數關系，所以利用微彎效應可以制作光纖微彎位移傳感器。微彎位移傳感器又可分為亮場微彎位移傳感器和暗場微彎位移傳感器兩種。前者是通過對纖芯中光強度的變化來實現信號能量的轉換；而后者則檢測包層中的光信號。本實驗就是利用光纖微彎變形引起纖芯中傳輸?shù)墓獠◤?qiáng)度的變化來實現位移檢測。

一 實驗?zāi)康?/span>

1、了解光纖微彎損耗的原理及其特性；

2、學習利用微彎損耗測量位移的方法；

二 實驗儀器

SYG多功能光纖實驗儀、SYG—CC光纖微彎傳感器(圖4)。

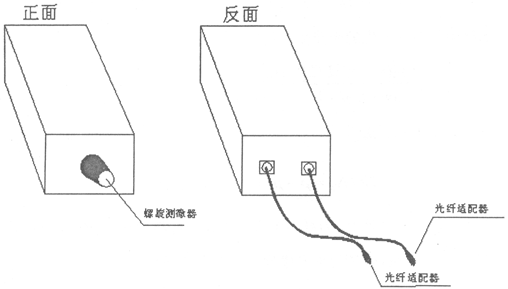

圖4  SYG—CC光纖微彎傳感器

三 實驗原理

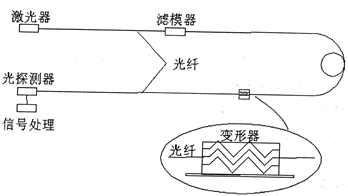

SYG—CC光纖微彎傳感器的原理結構如圖5所示。當光纖發生彎曲時，由于其全反射條件被破壞，纖芯中傳播的某些模式光束進入包層，造成纖芯中的光能損耗。為了擴大這種效應，我們把光纖夾持在一個周期波長為人的梳妝結構中。當梳妝結構(變形器)受力時，光纖的彎曲情況將發生變化，于是纖芯中跑到包層中的光能(即損耗)也將發生變化。近似的把光纖看成是正弦彎曲，其彎曲函數為：

                   （1）

圖5

式中L是光纖產生微彎的區域，是其彎曲頻率，為其彎曲波  長。光纖由于彎曲產生的光能損耗系數是

              （2）

式中稱為諧振頻率。

                                        （3）

為諧振波長，和為纖芯中兩個模式的傳播常數。如果我們選擇相鄰釣兩個模式，對光纖折射率為平方律分布的多模光纖可得

                         (4)

r為光纖半徑，纖芯與包層之間的相對折射率差。由(3)和(4)可得

                       (5)

由以上分析可得下列結論：

1、光纖的彎曲頻率時，光纖的微彎損耗最大。

2、光纖的微彎損耗與微彎振幅A的二次方成正比。

3、光纖的微彎損耗與微彎總長成正比。

3.4實驗內容及要求

1、將微彎位移傳感器與多功能光纖實驗儀相連；

2、接通電源；

3、調動微彎位移傳感器的螺旋測微器，記錄此時的光功率值，同時記錄此時螺旋測微器的示值；

4、每旋進25微米記錄光功率值(注意：不要過力壓迫光纖以免光纖被壓斷)。

5、將所得數據做成曲線，利用這條曲線對光纖微彎損耗的特性進行分析。
