光學系統的PSF及MTF評價
一、 實驗?zāi)康?br />
1. 了解光學系統的PSF及MTF的基本物理概念。
2. 掌握利用干涉法測波差求PSF及MTF的基本方法。
3. 掌握光學系統的PSF及MTF的評價方法。
二、 實驗原理
光學系統相對于理想物點的成像點的質量,可作為光學系統成像質量的評價指標。實驗中為便于形成理想物點,對一般光學系統,通常選擇理想物點位于光軸上的無窮遠處,即采用平行光入射被測光學系統的方法,這時所要考察的像方焦點的分布即為點擴散函數PSF。根據光學系統的傅里葉變換特性,點擴散函數PSF可直接由波差計算得到

(1)
式中,

為點振幅分布函數,C為常數,

為光學系統的口徑,

為光學系統的焦距,

取單位圓中的規化坐標。則點擴散函數為

(2)
一般使PSF規一化,即

(3)
調制傳遞函數(MTF)反映了光學系統對不同分辨率的物點在其相應的像點中對比度的下降情況??赏ㄟ^對點擴散函數進行傅里葉反變換求得。

(4)
式中,

為光學傳遞函數。規一化后的調制傳遞函數為

(5)
調制傳遞函數也用自相關方法從波差求得

(6)
式中,

表示兩錯開光瞳的重疊區,

表示出瞳孔徑范圍。
本實驗采用與實驗四相同的實驗方案,在獲得波差的條件下,進一步由程序按上述方法自動計算PSF與MTF。
三、 實驗光路
同“位移的激光干涉”實驗(加PZT)
四、 實驗步驟
1. 調整擴束系統的物鏡和透鏡,使激光平行入射到分光棱鏡14;并調整分光棱鏡14的位置,使參考光束嚴格偏轉90度。
2. 調整參考鏡的傾斜量,使參考光束進入到CMOS的靶面內。
3. 將被測光學系統(10倍物鏡)放入到測量臂中,調整光學系統和標準平面鏡之間的位置,使10倍物鏡的焦點落在平面鏡表面。在實驗中可用一張開一個小孔的繪圖紙,將該繪圖紙放在光學系統的焦平面上,并使小孔與焦點重合。然后尋找焦點經平面鏡反射后所形成的光點,調整平面鏡的傾斜和軸向距離,使反射光點落入到小孔內。
4. 微調平面鏡的傾斜量,使被測光束進入CMOS的靶面內并于參考光束重合,形成干涉條紋。
5. 運行干涉圖的干涉處理軟件,進入【實時采樣】對話框,按【采樣】按鈕可使計算機自動驅動壓電晶體(PZT)進行條紋掃描和圖象采集工作,并完成波差計算。通過波面顯示(三維立體顯示、等高圖)觀察波面形狀及數據。
6. 在菜單中選擇【工件信息】,正確填入被測光學系統的口徑、焦距或相對口徑;然后從菜單項中選擇【點擴散函數(PSF)】,程序自動求得點擴散函數PSF。
7. 從菜單項中選擇【調制傳遞函數(MTF)】,程序自動求得子午和弧氏方向上的傳遞函數分布圖。
五、 實驗表格
被測透鏡摘要:
|
序號 |
R(mm) |
子午方向(X) |
弧矢方向(Y) |
|
1 |
|
|
|
|
2 |
|
|
|
|
3 |
|
|
|
|
4 |
|
|
|
|
5 |
|
|
|
六、 思考題
1. 波差與PSF或MTF的關系,是什么?
2. 波差大小在PSF及MTF圖上應如何顯示?
3. MTF上二條曲線各代表什么意義?

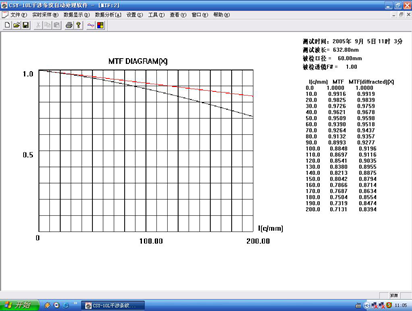

附:PSF和MTF實驗結果圖
