光電探測原理實驗

一、內容簡介

光電探測原理實驗箱，是本公司為適合光電子、信息工程、物理等專業教學內容的需要，新推出的光電類教學實驗裝置。本實驗箱從了解和熟悉光電二極管和光電池的角度出發，討論關于光電二極管和光電池的主要技術問題，主要知識點包括：光照度及其測量基本知識；光電池的結構、工作原理和光照特性及其應用；光電二極管的結構、工作原理和光照特性及其應用等。

本實驗系統注重理論與實踐的緊密結合，突出實用性，可作為光測控技術、光電子技術、光電子儀器儀表及精密儀器等專業本科生和研究生課堂實驗與研究。

二、實驗箱說明

實驗箱配備有0～12V可調的直流電壓源，可為光電二極管提供可以調節的偏置電壓。本實驗箱還配有照度計、電壓表和電流表，各表頭顯示單元和各種調節單元都放在面板上，而光源、照度計探頭、硅光電池和硅光電二極管等不需要經常移動的器件都在實驗箱里面固定，所有引出線都通過連線連接到面板上，學生做實驗時只需要簡單連線即可，連線、調節、觀察和記錄都很方便。

實驗箱還配備10K粗調電位器RP1和47K多圈精密細調電位器RP2，可供學生配合其它元件自己動手搭建實驗之用，提高學生動手動腦能力。

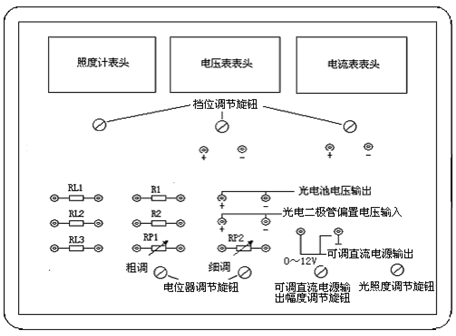

面板操作示意圖：
